请问那个波形弹性垫圈到底怎么画的啊？

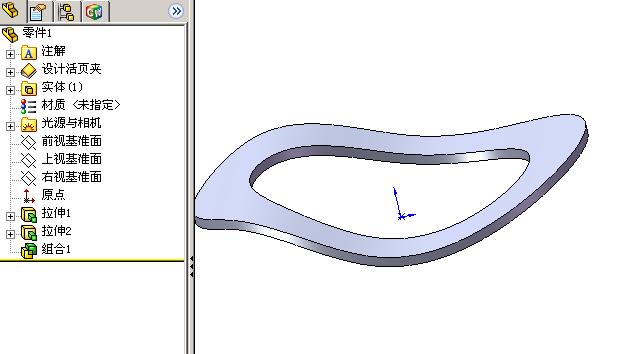

零件一是我画的，为何总是不对？？

谢谢~

zhaowenzhu · 发表于 2009-9-2 19:51:25

很简单的。。。。。。。。。。。。。。。。。。。

chif0360 · 发表于 2009-9-2 21:22:23

LZ提供的文件画法确实很精妙，但是可以确定的说，波形弹性垫圈不是那么画的，形状不对,内圈不是平面上的圆，楼上的就更不用说了，具体形状可以去参考GB995

sassyyong · 发表于 2009-9-2 22:27:16

原帖由 chif0360 于 2009-9-2 21:22 发表 http://www.3dportal.cn/discuz/images/common/back.gif
5 p3 a+ o% X$ Y) U& i9 _( M: cLZ提供的文件画法确实很精妙，但是可以确定的说，波形弹性垫圈不是那么画的，形状不对,内圈不是平面上的圆，楼上的就更不用说了，具体形状可以去参考GB995

先谢谢二楼那位~

请问你认为二楼画法对不对？

阿海007 · 发表于 2009-9-3 10:14:37

有实例还看不懂有点过分了

wboke · 发表于 2009-9-3 10:46:22

不太好画啊。。。。。。

xuxinzhi2006 · 发表于 2009-9-5 08:04:57

看了一下楼主发的两个附件，楼主做的零件一中的草图1与附件一的草图1不一样？

pingalan · 发表于 2009-9-5 09:32:35

先下载了，看看

sassyyong · 发表于 2009-9-5 17:13:41

原帖由 xuxinzhi2006 于 2009-9-5 08:04 发表 http://www.3dportal.cn/discuz/images/common/back.gif
, n( W/ z S6 }' c( B+ B5 N8 K5 I! }看了一下楼主发的两个附件，楼主做的零件一中的草图1与附件一的草图1不一样？

嗯，我知道，关键是案例我竟然看不懂，另外一个螺旋线干嘛用的？

zhaowenzhu · 发表于 2009-9-5 18:24:00

波形垫圈国标找不到啊，另外一楼贴张图如何？

机械设计520 · 发表于 2009-9-5 18:59:44

有一条螺旋线是没用的，正在研究中
