这筋怎么画

妖人

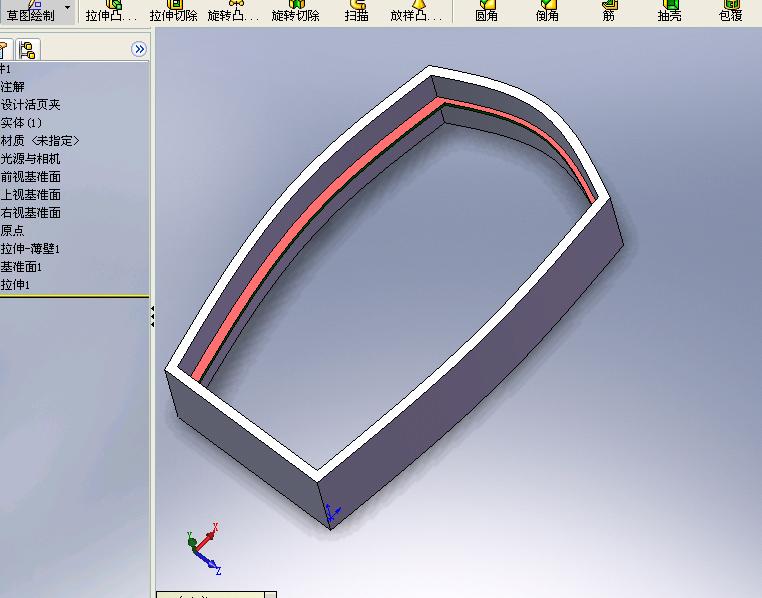

是在是弄不出来了！内边界线偏移出来！这个筋画不出来！

/ a9 G0 i# b$ S% b. f7 K[ 本帖最后由 妖人 于 2009-9-2 13:29 编辑 ]

81130549

在筋所在的平面做一基准面,做草图直接拉伸.
$ E6 H. J# c; s# Z3 c
6 G, W- N. @6 Y8 Q4 d[ 本帖最后由 81130549 于 2009-9-2 15:52 编辑 ]

妖人

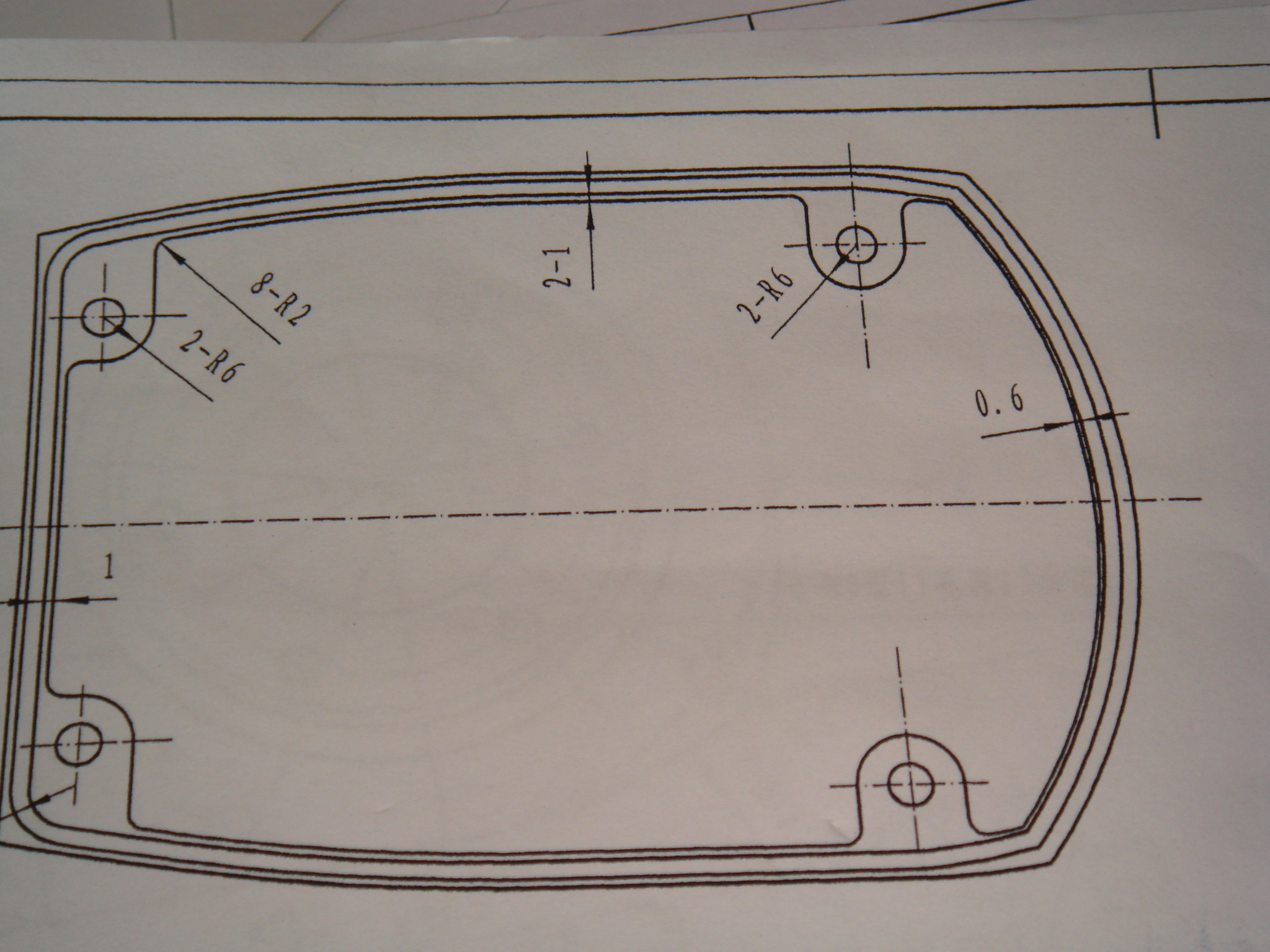

向里面偏移！尺寸上面图画里就有！能弄出大概的也行！我主要参考下怎么画！

zzp1995

是这样吗？

zzp1995

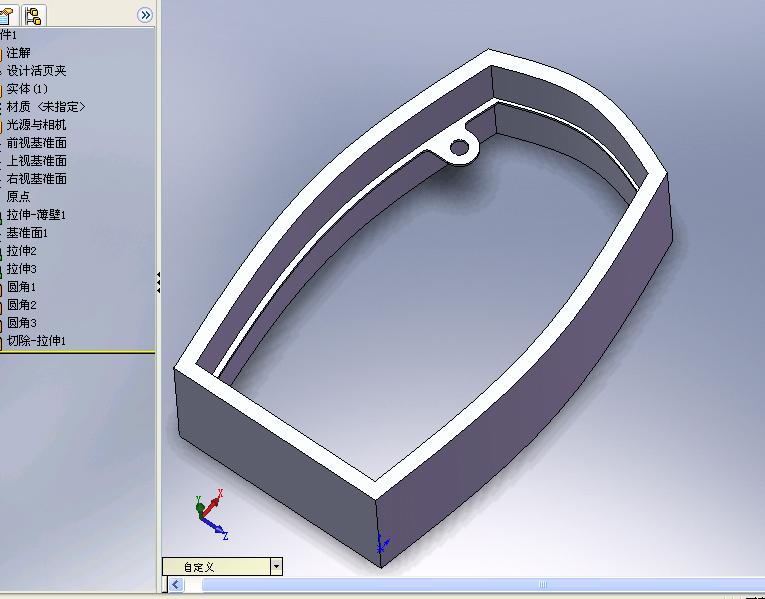

这样对不对（只画了一个）：

源文件： 零件1.rar (85.31 KB, 下载次数: 3)

2009-9-3 08:08 上传

点击文件名下载附件
+ w5 a. ^3 X2 f$ h7 o
+ E/ |; y2 n5 w! T/ I) \[ 本帖最后由 zzp1995 于 2009-9-3 08:08 编辑 ]

wbllx

应用筋板命令，就可以生成啊，只要绘制出轮廓就行

妖人

楼上！

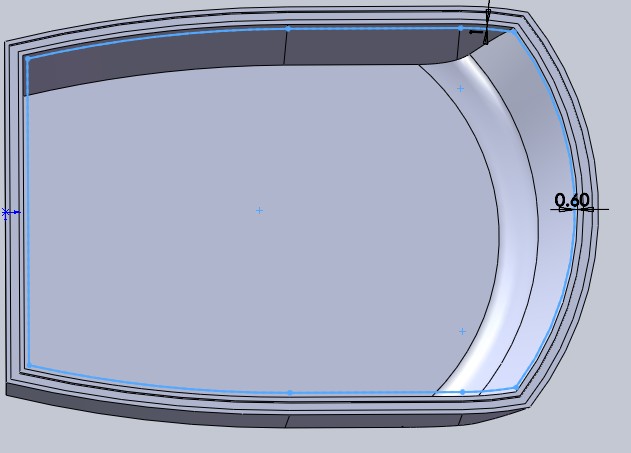

1 ?- }# P+ \# p! b+ q, u0 u7 m我绘制出轮廓图后用筋特征，就是生成不出！

yxp8012

加强筋的画法一般都在平面上，曲面上很难做好。

zzp1995

原帖由 寂静天花板 于 2009-9-2 12:08 发表 http://www.3dportal.cn/discuz/images/common/back.gif
$ a% U% J$ p) U$ }3 `用插入菜单中的扣合特征,具体用法参照帮助文件,如果楼主用09版,则又新增两个扣合特征,扣合特征专门用在塑料件上的.

这个图用扣合特征怎么画，还请天花板大师明示，最好画个样品。
