弯头与管子的V形对接焊缝

david8888

大中型的弯头和管子通常采用V形坡口对接焊缝.
实例: ASME B16.9标准弯头, 公称管外径24"(609.6mm), 管壁厚1"(25.4mm), 中心距36"(914.4mm), 90°长径弯头.
) \7 Z, j& O5 A. Y" B5 @% Y管子, 外径24"(609.6mm), 管壁厚1"(25.4mm),长度取600mm.
6 f9 V) J" I) o7 y" b( b弯头和管子的端口开坡口, 角度37.5°, 倒角深度23mm. 这些数据已足够在SE中造型了.
但是,V形坡口对接焊缝,我不能完成.
  W) l' l$ s! `焊接步骤完成时出现"计算机系统计算错误", 失败.
+ f5 r  G  w# i$ I! x2 r6 |我想,原因可能是弯头坡口外缘边的投影与管子外园不重合.
" k- O* ^  b3 {: @: |8 `. H各位请讨论.

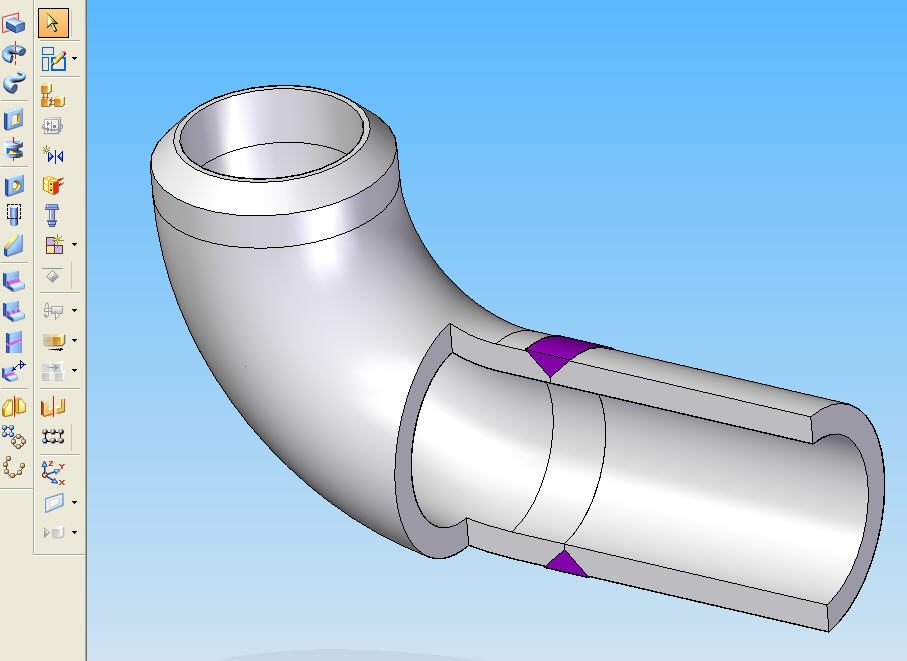

wtongong
