ug制图问题？

mliu

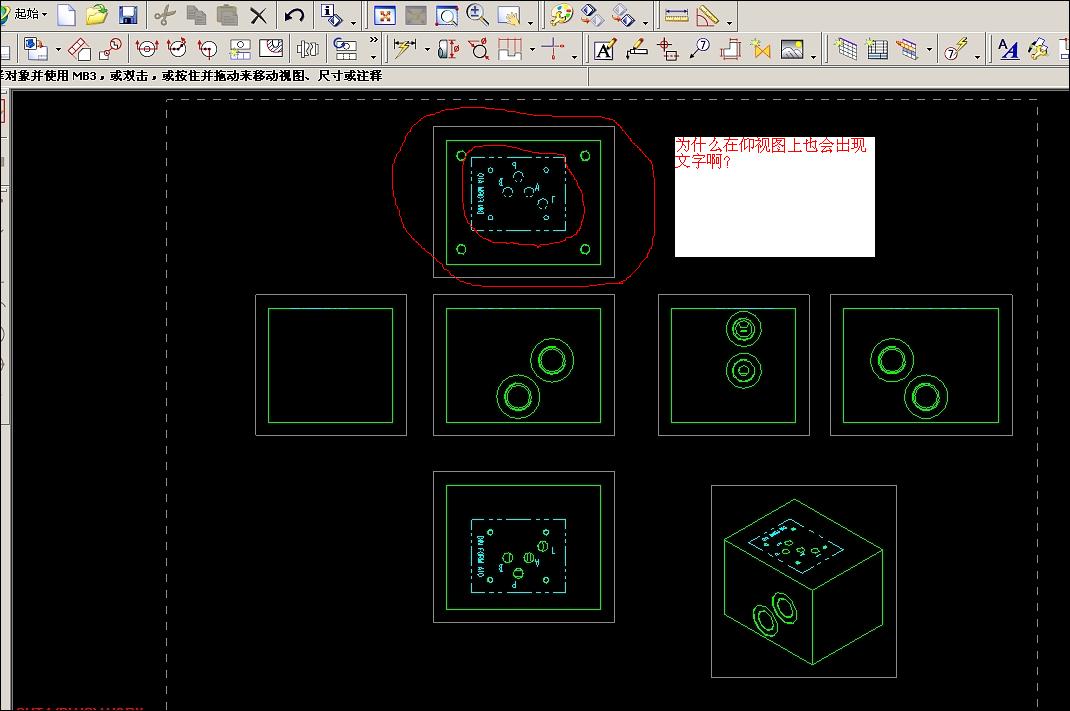

我在阀块的顶面写字，但是在制图中为什么会出现这种情况，字和曲线是在阀块的俯视上的，为什么在投影的时候仰视图也出现文字和曲线啊？

麻集

你的文字是不是没有进行拉伸等实体操作， 只是在面上做了曲线？
3 S5 R3 _/ ?# b  |7 M如果是曲线， 那么在其他视图也会显示， 只有把这些字隐藏才不会出现。

beyond2009

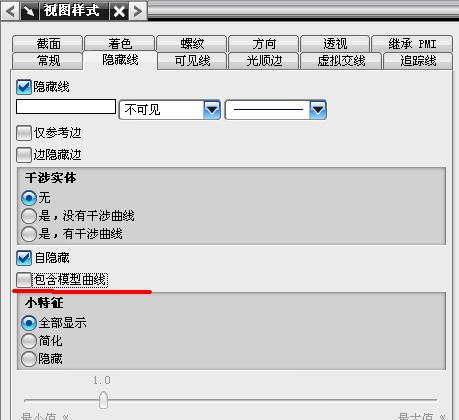

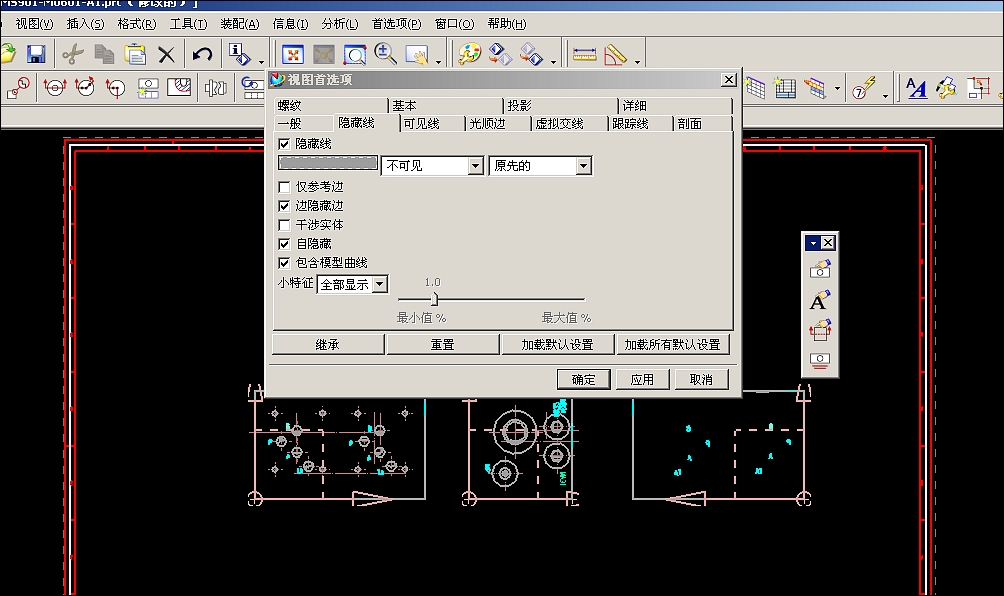

模型中的曲线是可以穿透的，视图属性中可以设置！
# E- ?& X: r8 y4 O& t0 U! R4 U
3 M. X) v6 S' e" ^* ^1 |) I[ 本帖最后由 beyond2009 于 2009-8-18 21:18 编辑 ]

mliu

版主说的有道理，可是我用的4.0的，我怎么找不到上面的设置选项啊？是在-----视图首选项----里吗？

mliu

版主说的有道理，可是我用的4.0的，我怎么找不到上面的设置选项啊？是在-----视图首选项----里吗？我勾选了可是还不行？

mliu

急啊，各位指点指点啊？

beyond2009

再不行你可以用图层控制！

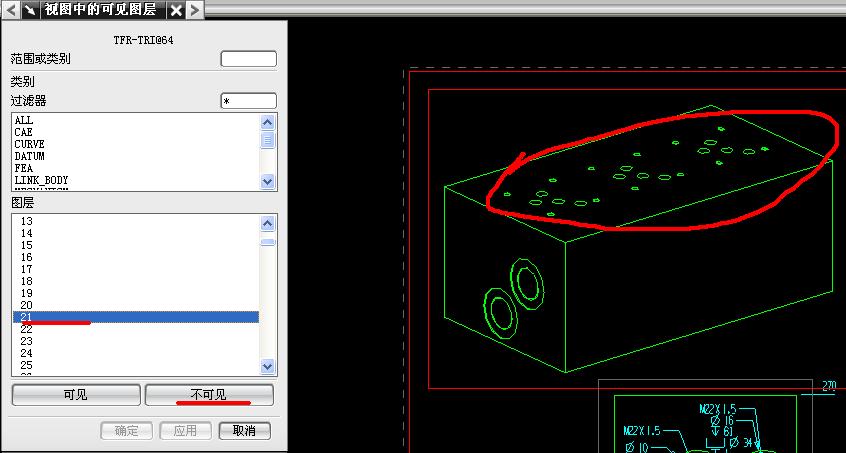

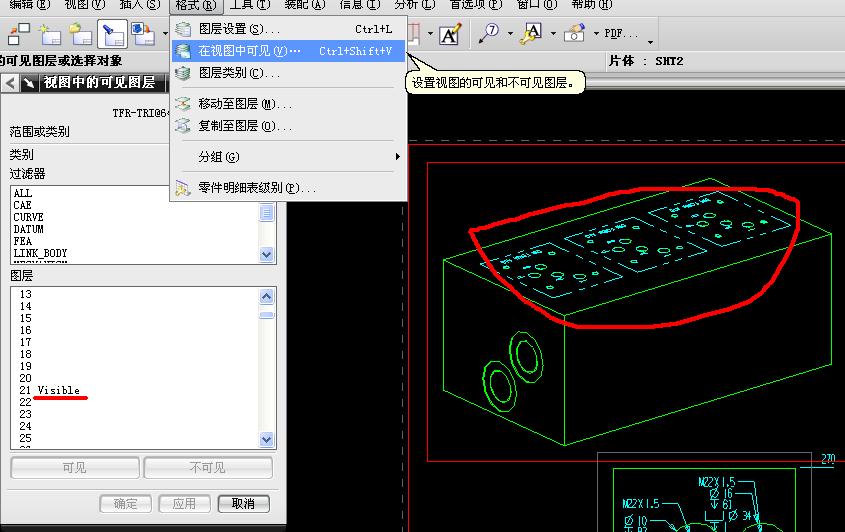

; |  ^. i  ^* `0 T% Y& p) V4 ^设置“视图中的可见图层”。

mliu

我要是用图层的话，有的地方要显示文字，有的地方不能显示怎么控制啊，要是设置不可见了，那不都不可见了啊，看来要回力士乐请教他们怎么用ug的。

beyond2009

是设置“视图中的可见图层”。
这个是分别对每个视图来设置可见性的，不存在你说的问题。

mliu

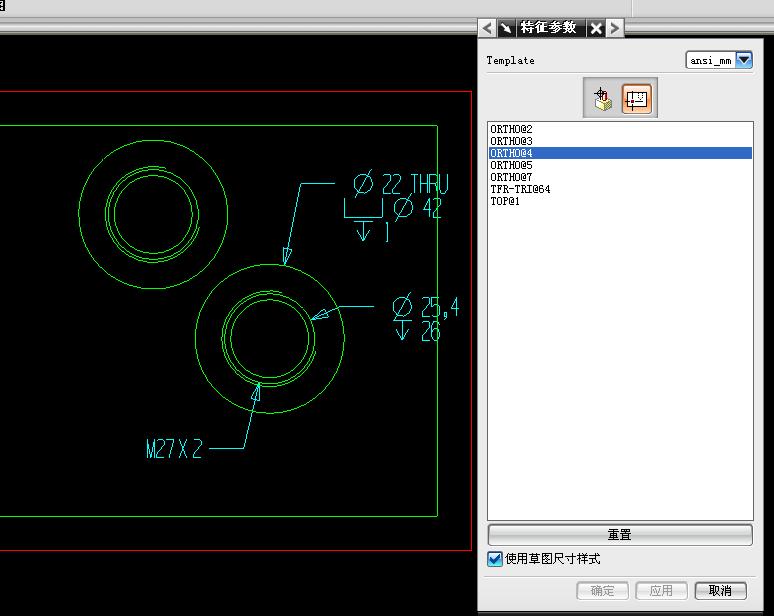

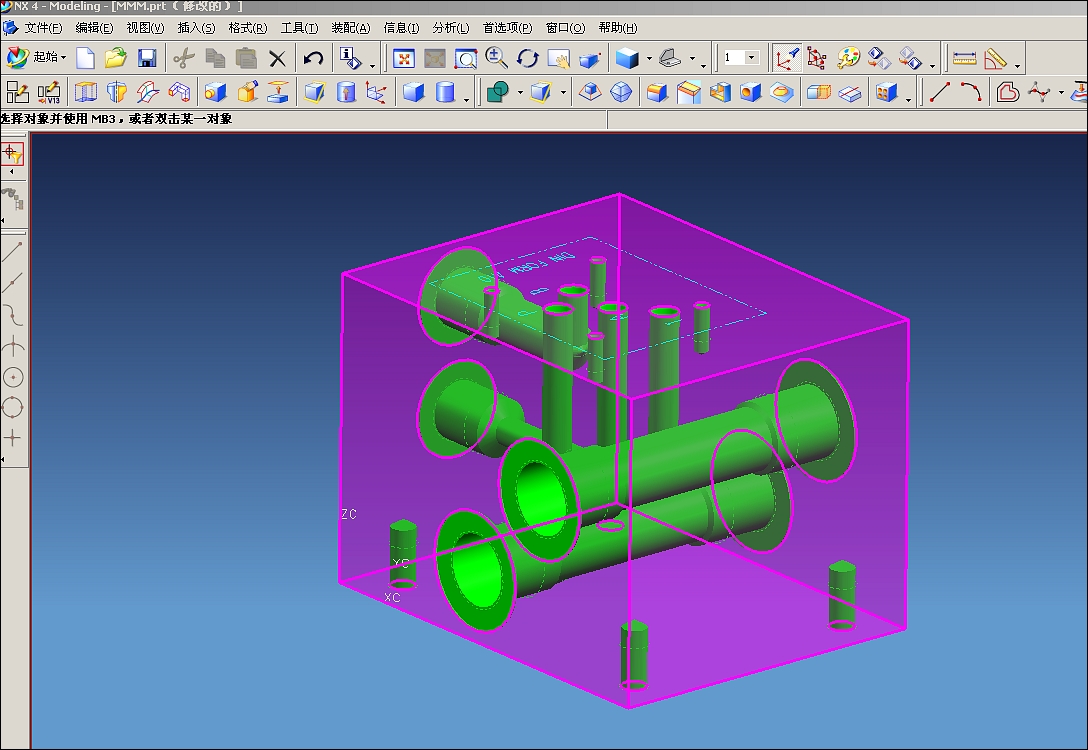

我把原文件传上去，麻烦版主看看是用什么方法做的。

beyond2009

你的图应该也是用的这个方法，他把草图放在了21层里，然后对每个视图控制21层的可见性就行了！

mliu

呵呵，谢谢版主啊，不管怎么说，这也是一个不错的方法，我还有个问题就是不知道他的标注是怎么做的，麻烦版主再帮我看看，我标的总是很难把符号对齐的。

beyond2009

那是用“特征参数”自动标注的，手动是标不出的。

mliu

感谢版主的热心帮助啊，早上忽然想起个问题，假如在阀块的左，右侧都有阀，那么在制图中，采用版主的方法就会把不想隐藏的标记也隐藏了。

mliu

特征参数，还没用过啊，怎么才能把前面的符号也标出来，比如螺纹符号,沉孔符号，孔的深度符号，我以前在博世力士乐（常州）有限公司集成阀块部门工作过一段时间，后来就出来找了份设计的工作，这是以前一个在力士乐做过设计的赵工做的，可惜他在我来之前就走了，没机会请教了，一直都想不明白他是怎么做的，对与标注我认为应该是一种很快的方法，因为有时候一个大的阀块上会有很多孔。

beyond2009

用UG就要灵活一点吗，你可以把每一组孔的草图放在不同的层里来控制呀！

beyond2009

原帖由 mliu 于 2009-8-25 07:29 发表 http://www.3dportal.cn/discuz/images/common/back.gif
特征参数，还没用过啊，怎么才能把前面的符号也标出来，比如螺纹符号,沉孔符号，孔的深度符号，

! ^, Q, d% Y$ }7 N9 Z: i3 H, }特征参数在一般的制图中不常用，但对于你的工作确实很有用，你说的那些符号都是自动标注的，而且你说的那个赵工的图也是这么做的呀，这个你不用怀疑。

nmgyjl

学习中，不错，这样的帖子越多越好。 :lol: :lol: 。同时想问一个问题：如何保持视图样式，每次标准尺寸都需重新改，太麻烦。

mliu

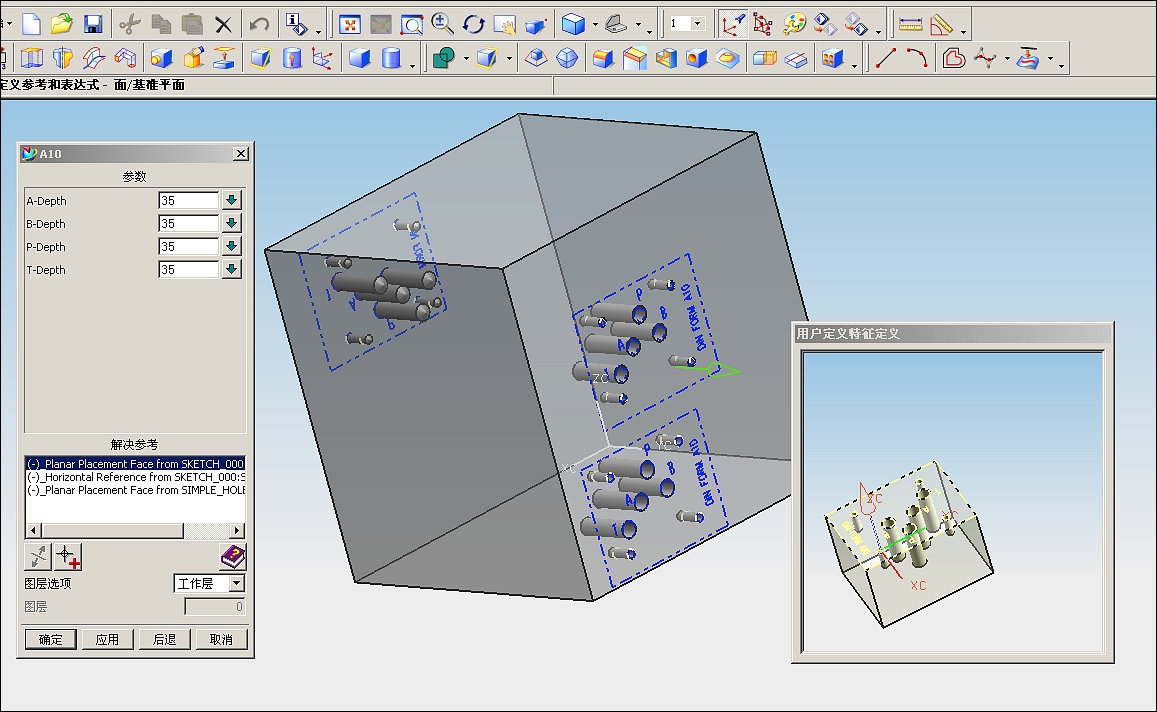

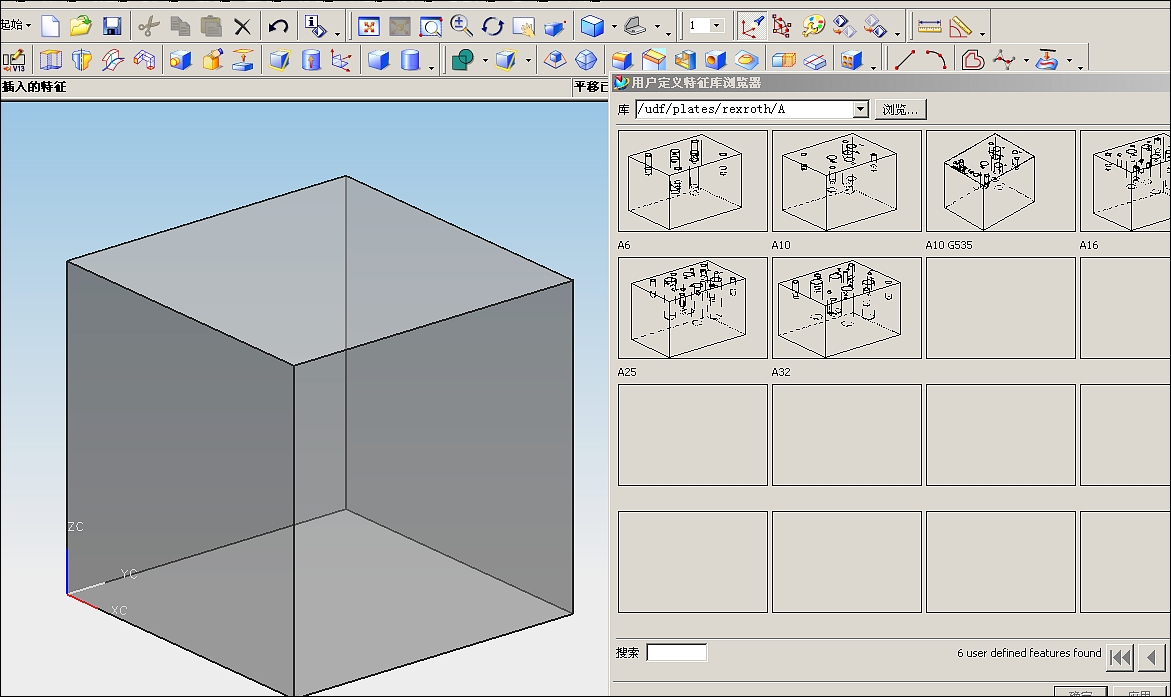

呵呵，我感觉用图层控制是行不通的，你也看到了，在阀块设计中的特征库少说也有上百个，包括力士乐，Parker，sun的各种阀的安装面，还有插装阀，在设计中调用那一种是不确定的，不可能设置上百个草图图层，假如两个阀板安装面草图在同一个图层，且一个要显示而另一个要隐藏该怎么办？且在安装面做出油口标记是很必要的，不仅设计方便，在以后的装配和调试中都少不了。

mliu

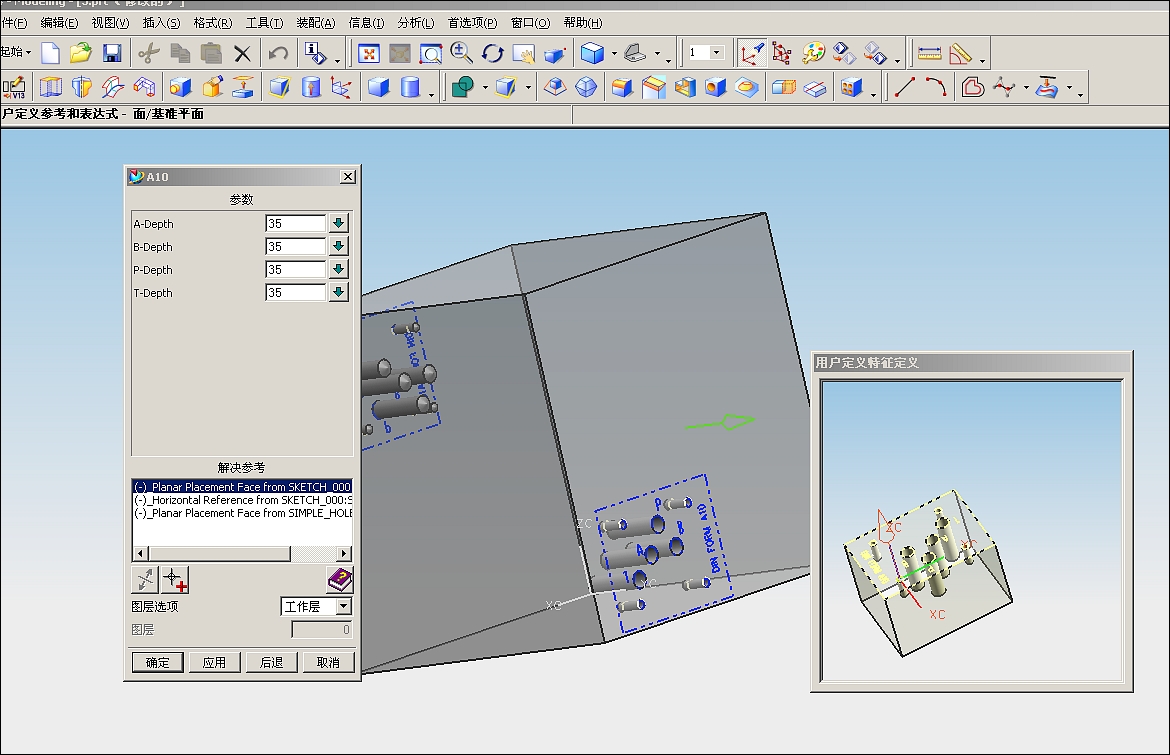

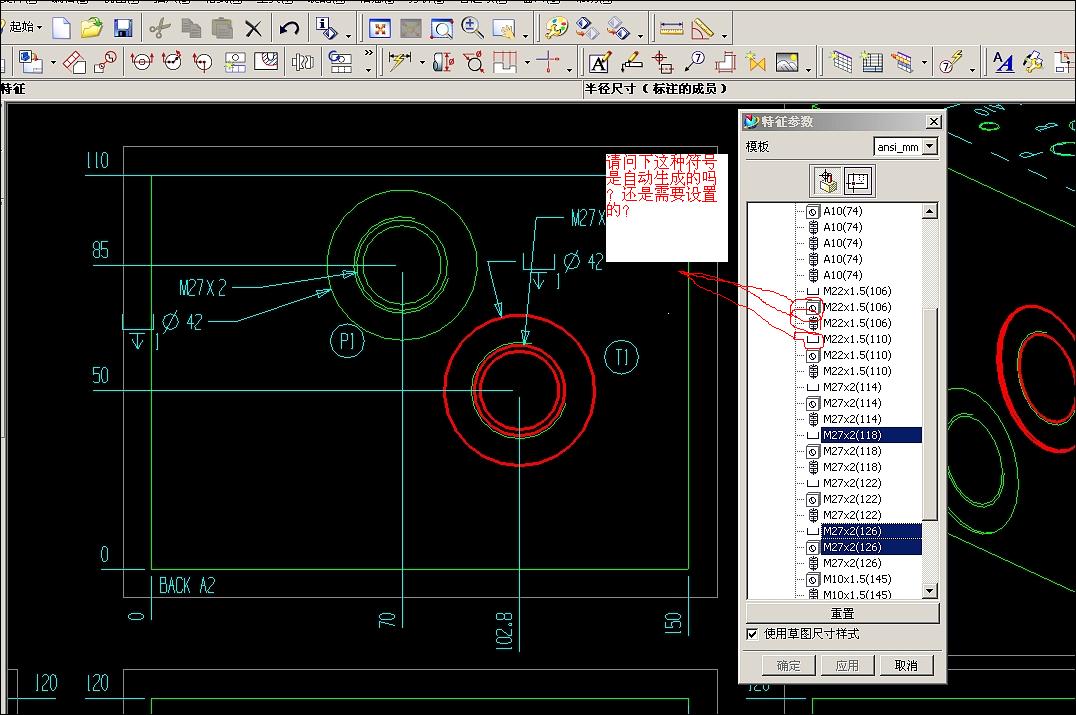

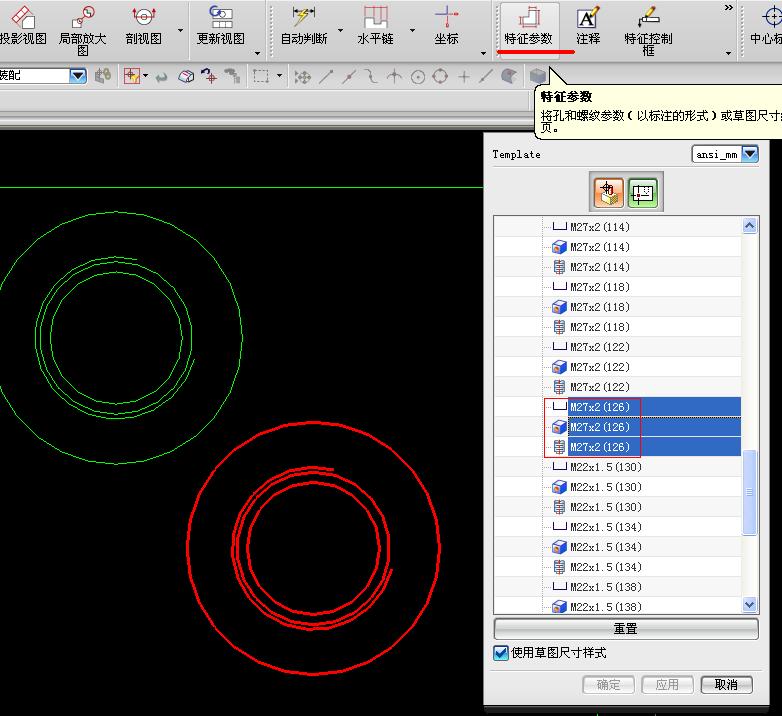

麻烦版主做个---特征参数--教程，好好学习学习，我刚才用了一下是能标注，但是符号不正确，是不是要设置一下，包括沉孔符号，螺纹符号，还有孔的深度符号。

mliu

现在发现ug越学越难

beyond2009

设置好自己的模板文件就行了！

beyond2009

原帖由 mliu 于 2009-8-25 12:25 发表 http://www.3dportal.cn/discuz/images/common/back.gif
3 a4 i/ z, L& ^) i6 c呵呵，我感觉用图层控制是行不通的，你也看到了，在阀块设计中的特征库少说也有上百个，包括力士乐，Parker，sun的各种阀的安装面，还有插装阀，在设计中调用那一种是不确定的，不可能设置上百个草图图层，假如两个阀 ...

楼主是初学UG吗？
感觉你没明白我说的意思，还是我没明白你的意图
你应该分清文件的图层控制和视图的图层控制！
; d' R/ W/ U8 m  E4 ^9 M. N实在不行可以隐藏不要的东西，也可以删除不要的东西，NX要灵活掌握，方法是不拘一格的。

beyond2009

原帖由 mliu 于 2009-8-25 12:33 发表 http://www.3dportal.cn/discuz/images/common/back.gif
. X8 i% \; p( [" U! P. Z/ {麻烦版主做个---特征参数--教程，好好学习学习，我刚才用了一下是能标注，但是符号不正确，是不是要设置一下，包括沉孔符号，螺纹符号，还有孔的深度符号。

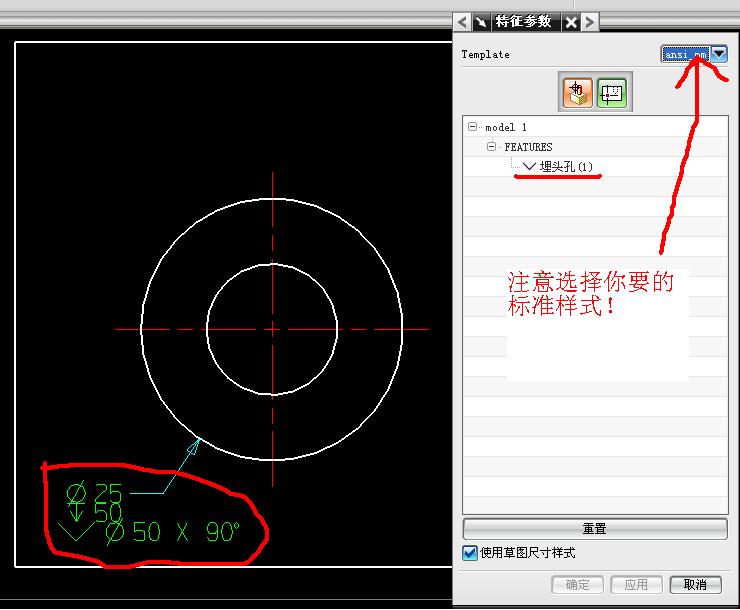

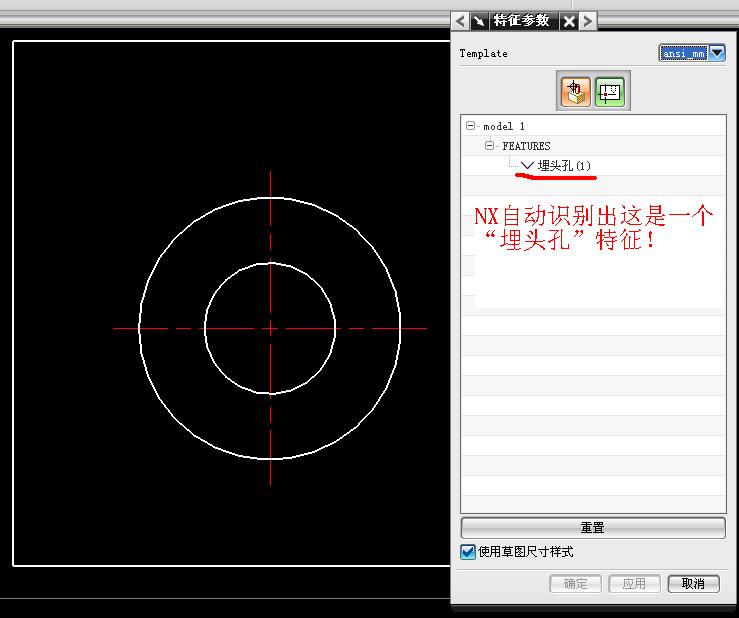

) E. @8 D5 ]# j1 ^9 m( e  i你说的那些符号不用你去设置什么，这些都是NX的内部特征，它可以自动识别的。
这就是为什么我们要尽量用特征建模，用“孔”特征而不是用拉伸除料的方法去做孔！
因为这样这些特征在“制图”、“加工”等模块中可以自动被NX识别！
1 w/ ]0 L4 P$ x/ y3 b/ G' h
[ 本帖最后由 beyond2009 于 2009-8-25 18:48 编辑 ]

mliu

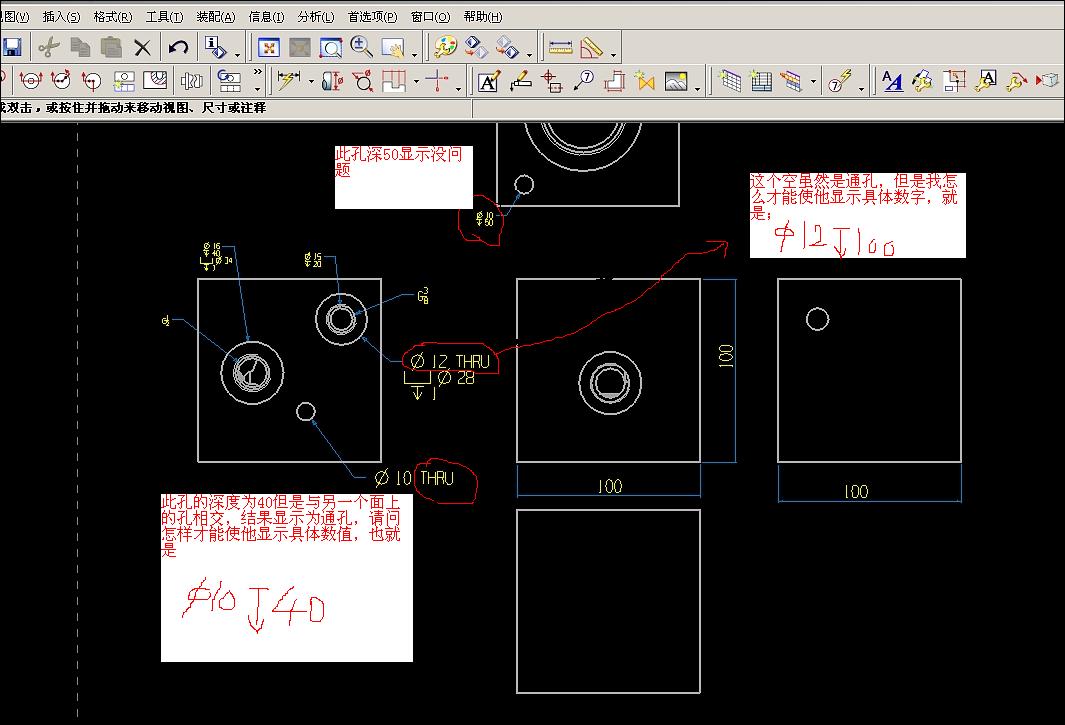

呵呵，谢谢版主的热心啊，又学到了不少知识，第一次听说特征参数标注，确实很方变，不过在参数标注我又遇到了问题。
