根据cad图纸建proe模型（圆柱相交）

shapi219 · 发表于 2009-8-14 22:27:26

您需要登录才可以下载或查看，没有帐号？注册

x

要根据cad图纸建个proe模型，看了半天不知如何下手啊

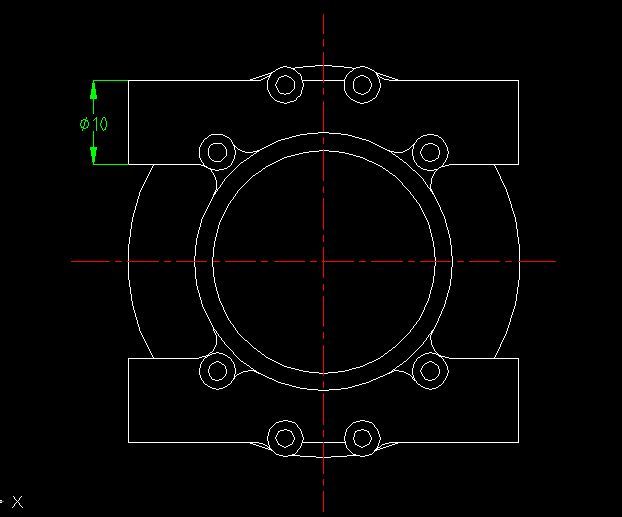

大致的cad图
：

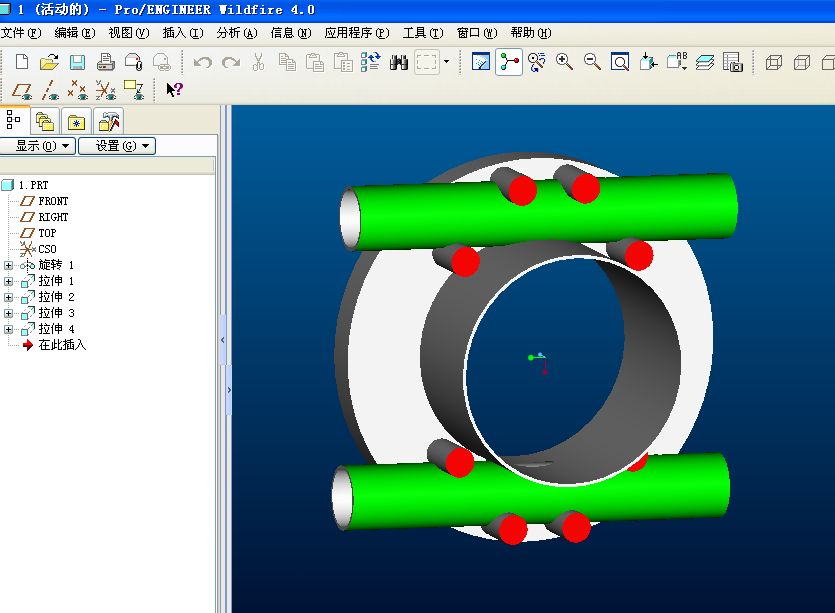

我只会画下面这些：

要跟cad图比较像该如何画，请高手赐教，不胜感激。
主要是红色和绿色圆柱相交的问题。

shapi219 · 发表于 2009-8-14 22:37:48

高手不说话么？

小飞试剑 · 发表于 2009-8-14 22:40:54

就一个视图，有些地方就只能用猜的啦，不过你画的有些地方显然就不对嘛，做设计不要太粗心，细心谨慎是很重要的

shapi219 · 发表于 2009-8-14 22:46:08

谢谢楼上的朋友，主要就是圆柱相交的地方的处理搞的不太清楚，这个东西应该就是常用的铸铁的外壳之类的东西

shapi219 · 发表于 2009-8-14 22:50:05

希望知道的朋友说一声，谢谢了

zzs394305373 · 发表于 2009-8-14 23:41:37

大圆柱体先实体拉伸再用小的切除,抽壳,在拉伸小圆柱
建模需要,可能实际情况不是这样的

wod861210 · 发表于 2009-8-15 07:33:20

应该是装配图吧零件图能加工吗啊、？这样

aboutzl · 发表于 2009-8-15 07:54:50

如果没有第二个视图这个可是有很多种情况的啊

shapi219 · 发表于 2009-8-15 08:09:11

谢谢楼上的朋友，还是不太明白，请指教

shapi219 · 发表于 2009-8-15 12:51:24

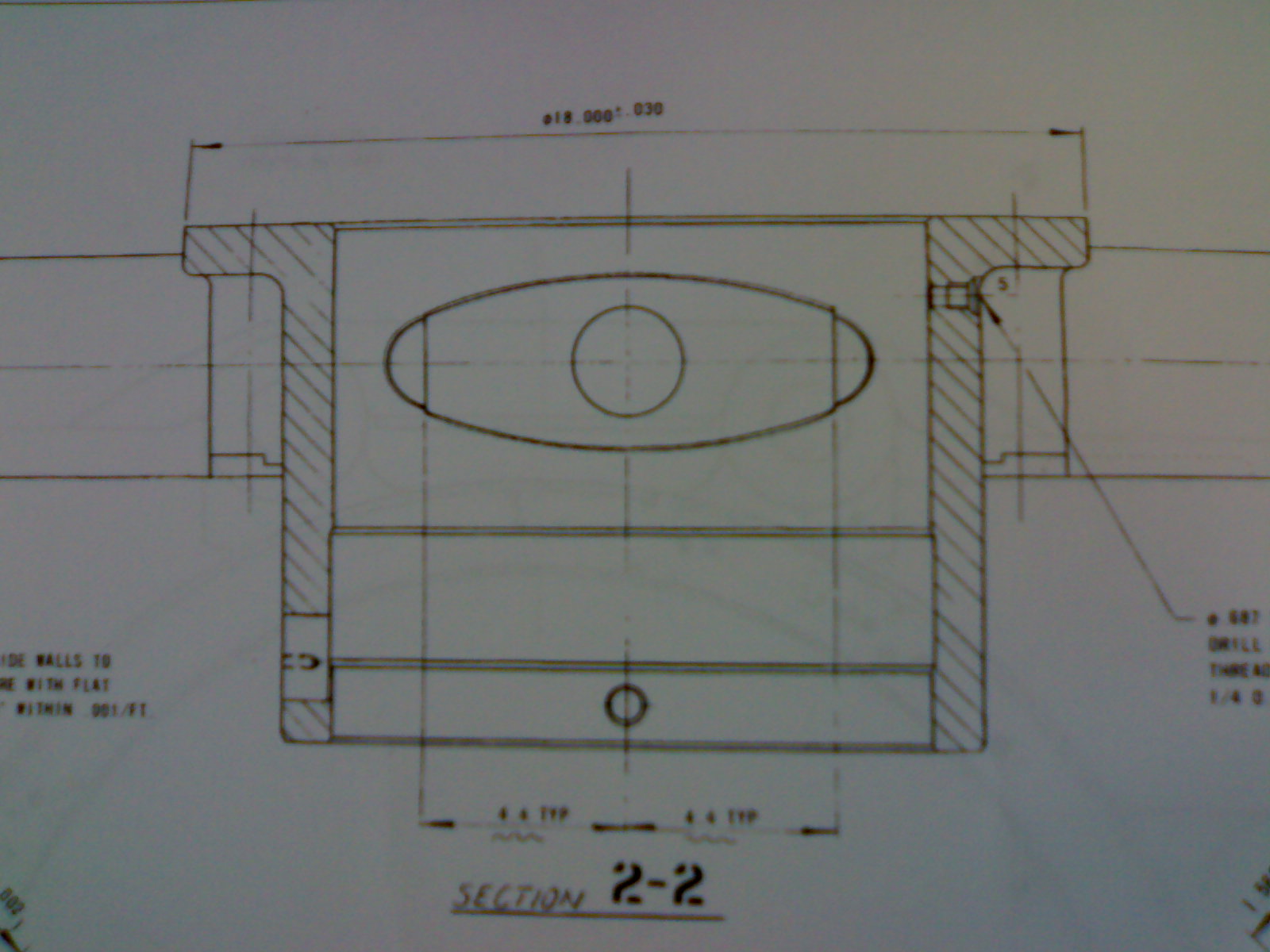

图纸来了，看不太清啊，谢谢大家了

shapi219 · 发表于 2009-8-15 12:53:35

请高手帮忙啊

shapi219 · 发表于 2009-8-15 20:20:07

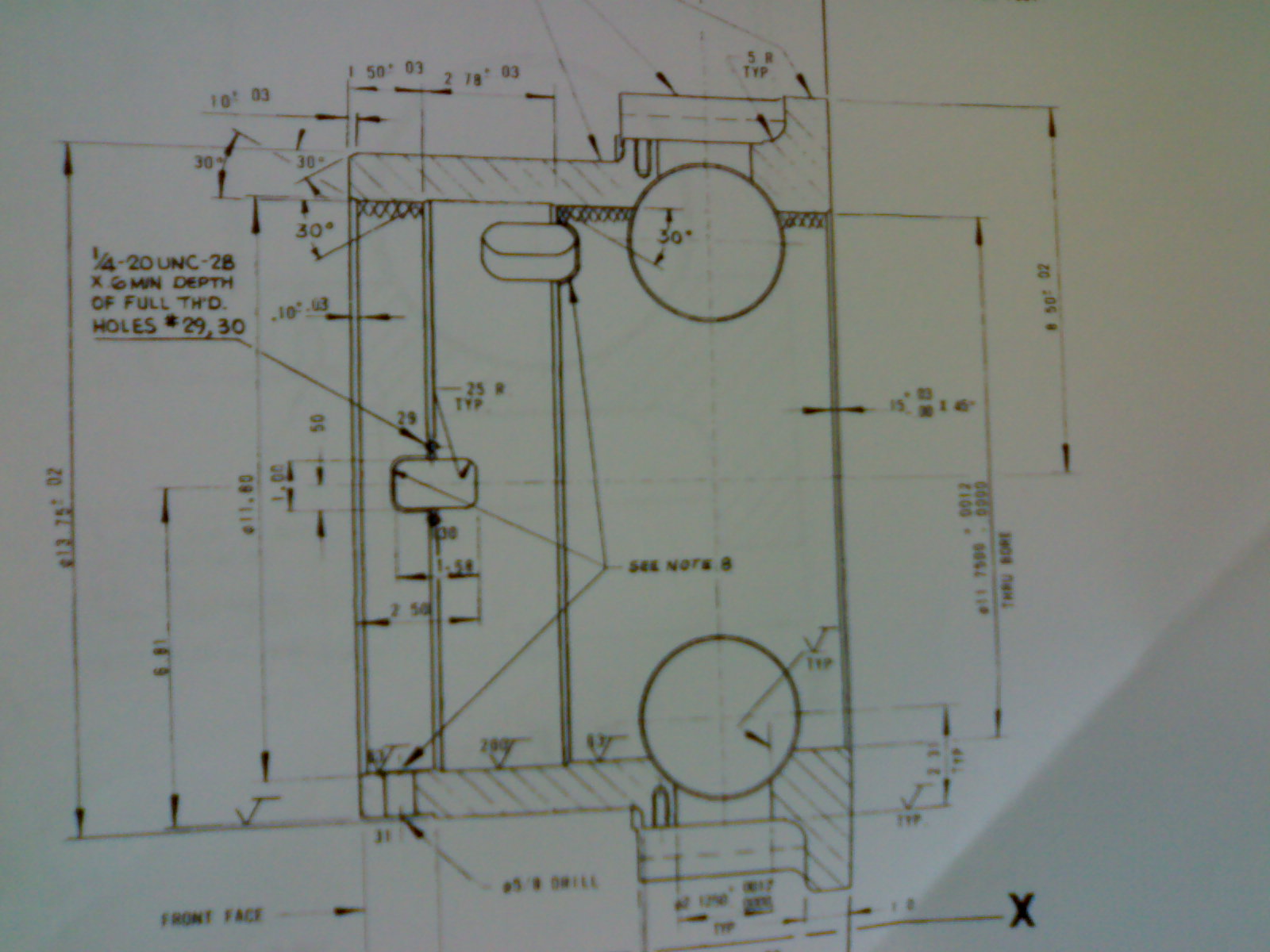

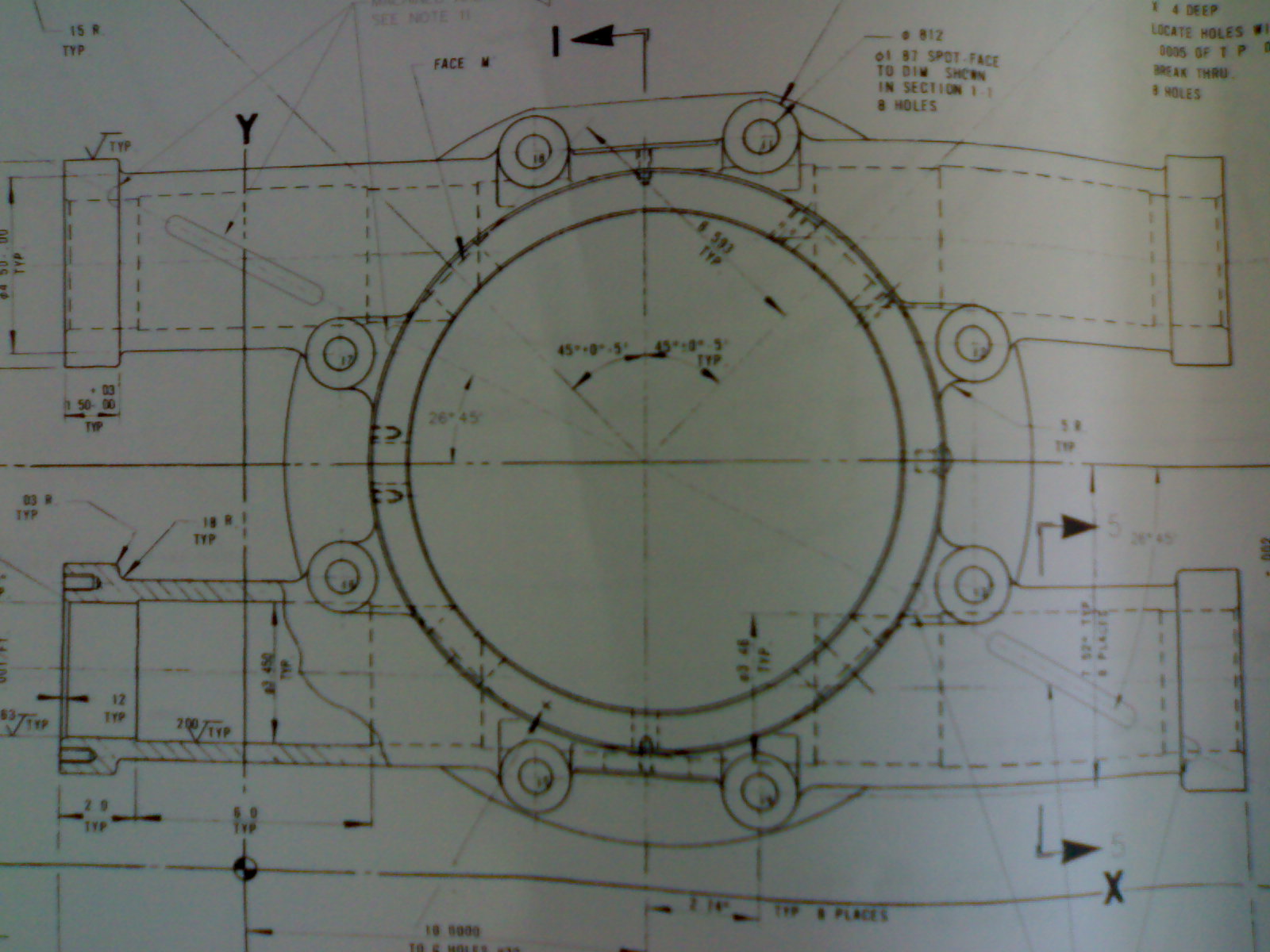

图纸来，用手机拍的，请高手帮忙，谢谢啊

shapi219 · 发表于 2009-8-15 22:12:03

请大家帮帮忙啊

shapi219 · 发表于 2009-8-16 21:50:30

唉，想了几天也想不出来

N80N80N81 · 发表于 2009-8-17 11:38:27

那八个点点是销钉吗？

pangyao · 发表于 2009-8-17 12:22:30

学习一下。。。。

N80N80N81 · 发表于 2009-8-17 14:05:32

图纸看起来很简单，那两个管和之前的都是会在一起的，并且最后一步是两个管完全偷芯处理的，可能是用来插销用。

wxd0501 · 发表于 2009-8-17 14:31:29

厉害，要好好学习呀

shapi219 · 发表于 2009-8-17 20:12:13

那8个点是通孔，安装螺栓用的，老外的东西，
要做出跟图纸上一模一样的的话我认为还是比较有难度的，这几天一直在试，没找到好的办法

shapi219 · 发表于 2009-8-17 20:15:13

另外楼上的朋友，图纸看起来是不难，看起来都能明白图纸所表达的意思，但是对我来说，要画出来就比较难。

shapi219 · 发表于 2009-8-17 20:20:15

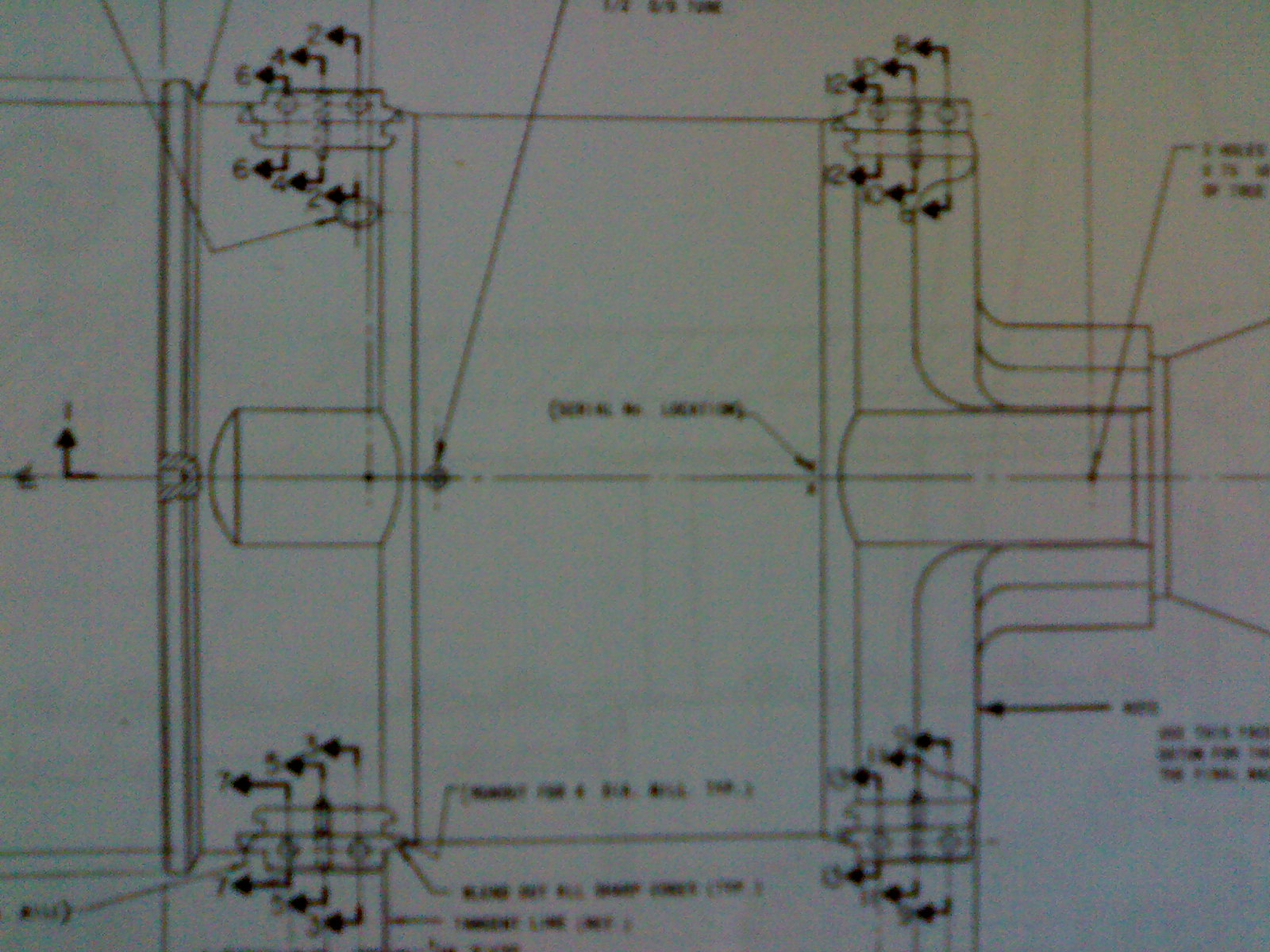

再发几张其他的图纸，对下面那个细节处的处理不是很清楚，希望高手指点

手机放大点照的

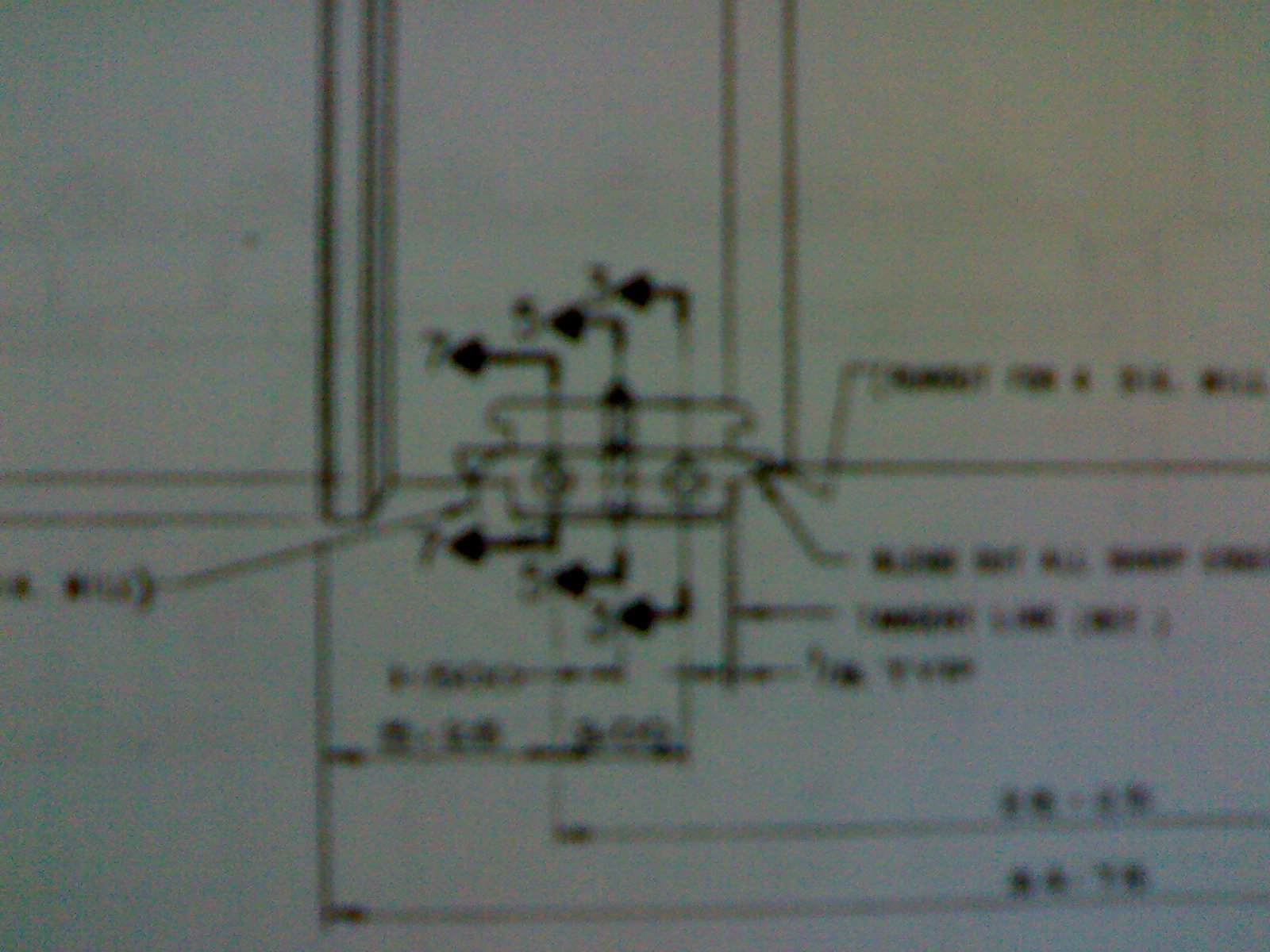

详图
