钣金的二维图

外天来客 · 发表于 2009-7-31 18:21:17

您需要登录才可以下载或查看，没有帐号？注册

x

二维图中，能投影钣金的展开视图吗？当然，三维里钣金仍旧是成形后的形状

WHC44 · 发表于 2009-7-31 19:00:14

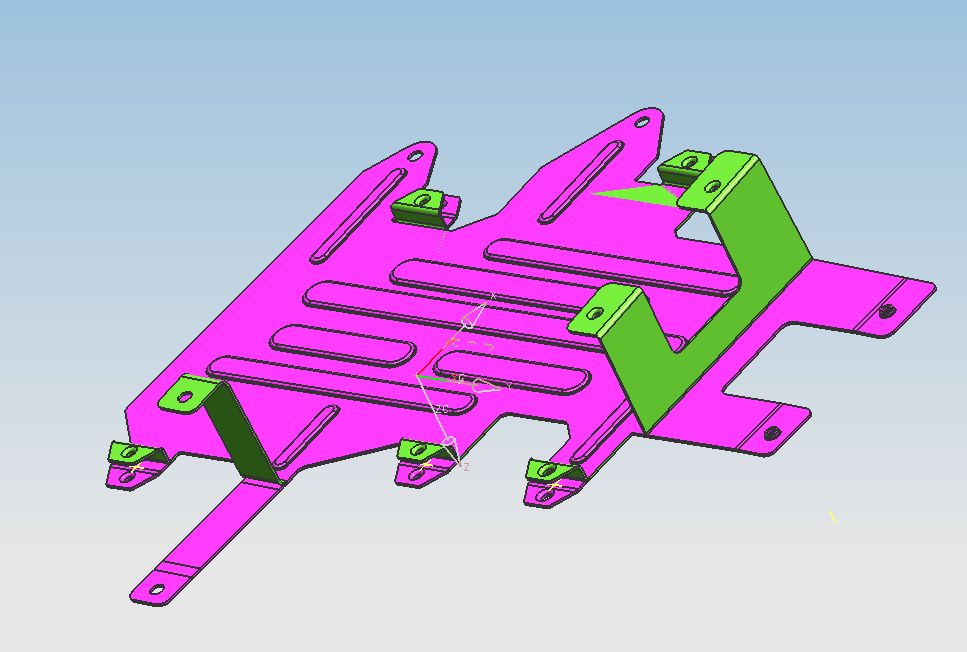

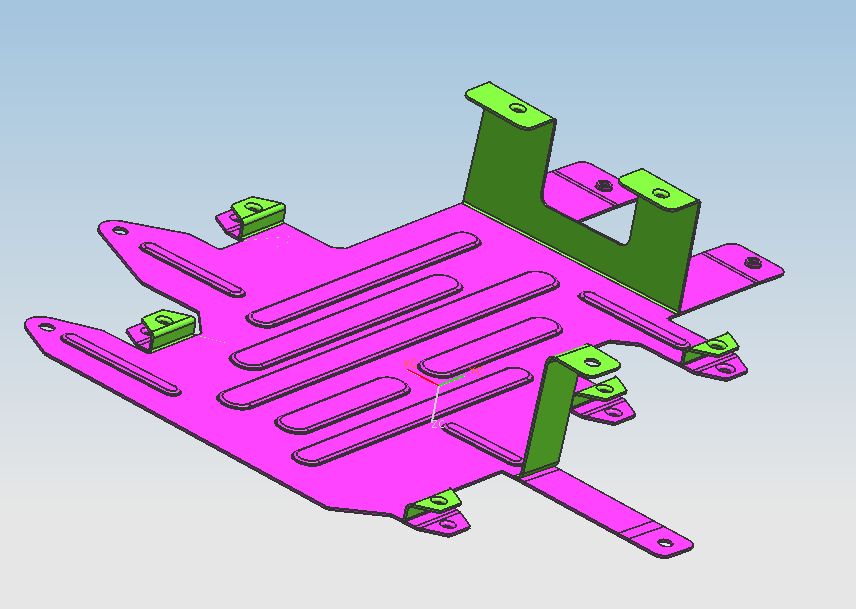

这是我曾经做过的一个钣金件，不知道是不是你想要的效果

外天来客 · 发表于 2009-8-1 10:09:15

我说的二维图是指工程图

外天来客 · 发表于 2009-8-1 15:55:33

有谁能帮我？

ugnxs · 发表于 2009-8-1 19:10:04

把模发上来，我试试

外天来客 · 发表于 2009-8-2 15:19:38

没人能帮我吗？

外天来客 · 发表于 2009-8-3 08:23:26

版主呢，快帮忙呀

reichie · 发表于 2009-8-3 08:40:55

LZ你要的是什么样的。。是直接像用手画的钣金件的展开图还是什么？比如天方地圆，手画的展开图。

外天来客 · 发表于 2009-8-3 10:55:29

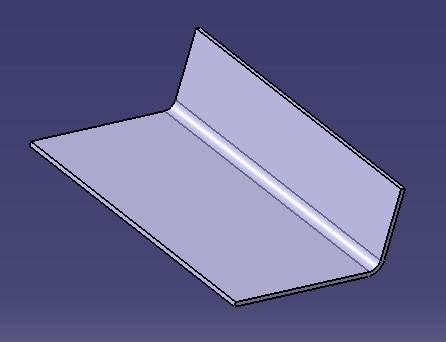

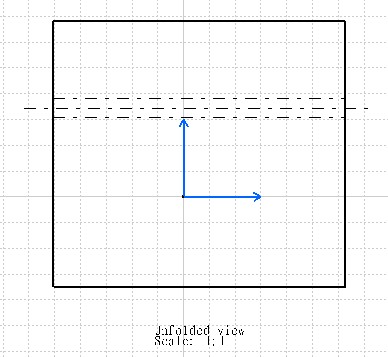

这是在CATIA里做的，三维里是成形后的样子，在工程图中直接投成展开图。在UG中能做么？
