[分享] ThinkDesign设计的足球教程

[复制链接]
发表于 2009-7-23 14:24:11 | 显示全部楼层 |阅读模式 来自: 中国北京

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
Extech公司        孟献伟7 v0 @7 a- P0 Y

* J. B, f; r, H* [( N, ]3 p8 A足球是世界上最受欢迎的运动项目之一,足球本身也是一种比较完美的结构。作为一款优秀的三维设计软件,ThinkDesign在操作上非常灵活方便,下面,我们就通过足球的制作过程来体验一下。% ]+ ~) Z3 ~7 @* [1 t
: D+ y$ q5 _( `7 J
绘制过程
0 E9 w) L. y- m/ a4 J- C
2 V- O" z  }2 c# W9 x9 I3 Y, u一、绘制出五边形和六边形
5 @1 A8 r' b# i绘制出五边形和六边形,找出球心的位置。% r# t9 ?& j0 L- D& i- D- J8 K7 }

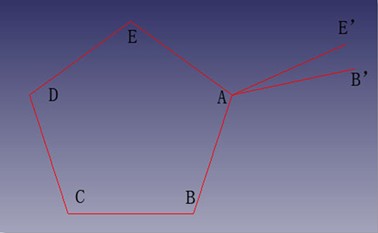

首先点击多边形绘制一个五边形,绕A点旋转线段AB逆时针120°,生成线段AB’;绕A点旋转线段AE顺时针120°,生成线段AE’。
3 R8 J/ s# G; J6 s. ]& _/ C  \
+ U, R8 {' @# h, N! e                     1.jpg
8 M- o* p/ b3 z1 M3 E4 c                                                               图 1- 1
7 }5 T$ @* E& }  |, l找出六边形另外一条边的位置。线段AB’绕着AB旋转,生成曲面一;线段AE’绕着AE旋转生成曲面二,取曲面一和曲面二的一条交线则为六边形的另外一条边界。这里不妨取AH。/ a- |" V: m" V9 }" v7 g- G& j
                   2.jpg   $ P6 }$ W$ S7 q, F
                                                         图 1- 2
) l) e  q+ {( p% Z5 o根据AB和AH使用移动复制绘制出六边形的其它边。并绘制出五边形和六边形的中垂线,交与点O,其中O便是球体的球心位置。3 [3 ]+ C* t  w2 M" P/ p5 }. \

" W! I. Q1 \8 @7 t' T* H                            3.jpg ! G; F* i) ~& F1 W
图 1- 3
% c. o" W2 a, b7 L$ a. r- p1 B' J( o+ |4 e& m
二、创建球面实体。
6 I. Q0 E: H' L; h0 _1 U) {) u4 k% z) Q, L; L
创建球面实体,有两种做法。* I. l( |* C/ {* }( c6 q
第一种,可以先创建曲面,再用曲面加厚得到。
. ?' S8 u6 t& q+ _5 Z首先,过球心O创建半径为150mm的球面。
, f+ W: I6 ], y, |
& {3 x; L0 {! {# _8 [! ~                            4.jpg
# S% |2 ], R7 N( k3 Q# t' S( r4 f                                                                     图 1- 42 k3 Y* ~" n" E2 X  z

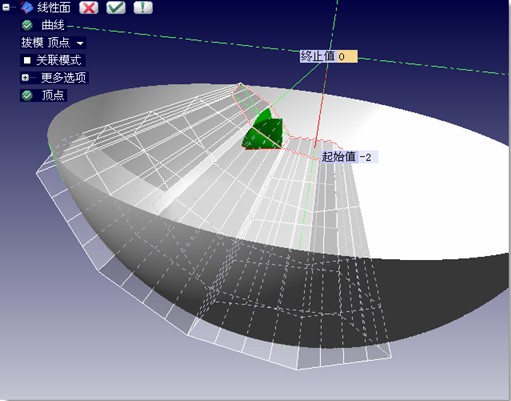

& G( I; Y% o& [6 h然后,用五边形和六边形的边做线性面,选择模式为顶点,其中顶点为球心O。由于五边形和六边形在半径为150mm的球体内,因此延伸参数中起始值设置为-2(直到线性面和球底端完全相交)。
" }$ P1 p% K3 Q+ L: w
7 h" n/ g. y: N# Z2 N" d                            5.jpg $ p! {  x5 M: m) A
                                                                          图 1- 5

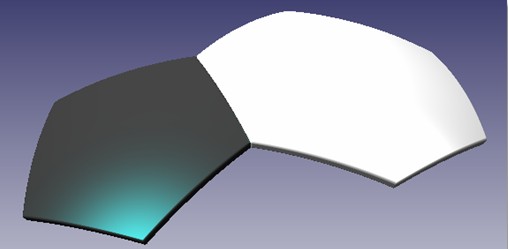

5 {4 y. h/ H2 g+ ~0 d  D使用线型面作为边界裁剪球面,得到一个五边形和一个六边形的小球面。并分别对其加厚,厚度为4;然后全部倒圆角,圆角半径为1。最后可以得到下图。
( r9 A, o+ g8 R) R( @) @+ l5 z! q# B% ~; J% f% @5 B
                           6.jpg + |2 ]4 a; t1 K) i; W) H
图 1- 6
* N; h) D4 ^0 m/ T第二种,创建有壁厚的球体,然后用布尔运算得到需要去五边形和六边形球面实体。这里就不做了,读者有兴趣可以自己去试试。9 B. a, C/ N" y# w0 \; O
; }$ W" W4 o2 E, L* g
三、完成球体( U5 l- ~, z$ w
要完成这个球体,有两种方法。, b3 e& R) t3 \
第一种,在这个界面下,使用整列,移动复制可以完成,步骤图如下所示。
* g, }, h4 g, X0 t" ~
2 Y' G6 ?, Q% K% U: |( w9 i             7.jpg ; v% Z1 u+ n% Q" V- b2 b
图 1- 7
. @' B* U+ Z  \8 x; a        完成的后的视觉图。
, t$ c; Y( z' J) \: O
. g4 w4 ~8 q: k0 @5 w               8.jpg 1 Z) V1 `9 }7 V' F0 s6 E/ d. h
                                                         图 1- 8( B+ |8 m# f# u) I8 {: Z
                当然,也可以将五边形和六边形发布成组建。然后按照自下而上的装配方式来做。如图所示。
  C! \" C7 P8 w% x! x" u- r. e1 G7 N$ [9 ~
- G, m- N' P3 ]0 s! c% V                                                            图 1- 9
% ]. J7 c$ M. [        同样,根据这种方式也可以很方便地完成诸如五角星足球的制作。3 x! Z( X% @9 T: C1 S1 b$ Y* A
总结  w6 j. Z7 i  M' q
        足球整个制作过程找准关键的球心就行。通过制作这个足球,可以体会到:ThinkDesign的自由工作平面在找工作面、旋转坐标上比较方便。其次是移动\复制,实体操作等操作都非常便捷,大家感兴趣的话不防一试。
