工程图倒角标及球标标注

zcty9987 · 发表于 2009-7-23 12:38:15

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

在论坛上也搜了一下，也没有见很好解决这两个问题的：如何让自动显示的倒角的引线是沿着倒角切向引出（就像是CAD里一样符合国标）；或者手动如何才能标的和国标一样
如何让球标的默认样式改为横线（我已经有横线球标样式，用定制的方法我也会），有什么配置可以控制吗

[ 本帖最后由 zcty9987 于 2009-7-24 18:17 编辑 ]

hhq426 · 发表于 2009-7-23 13:08:18

http://www.3dportal.cn/discuz/vi ... 8427&extra=page%3D2
球标的国标样式

[ 本帖最后由 hhq426 于 2009-7-23 18:24 编辑 ]

zcty9987 · 发表于 2009-7-23 18:43:23

虽然不是我想要的，还是很感谢。
我想要的是将横线样式的球标设置为默认的，有没有什么配置画实现

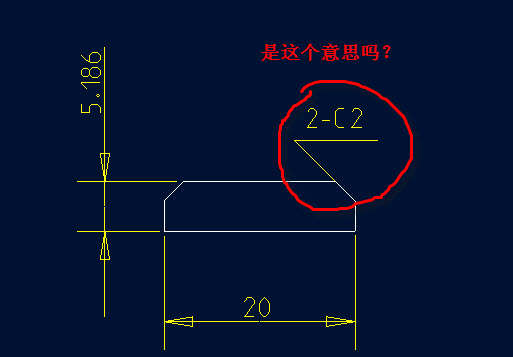

还有就是倒角如何才能和国标的标注样式一样

wz_111 · 发表于 2009-7-24 14:55:45

“将横线样式的球标设置为默认的，有没有什么配置画实现？”
查了很多资料，再根据个人对proe的掌握，应该是没有配置的，至少目前不行！

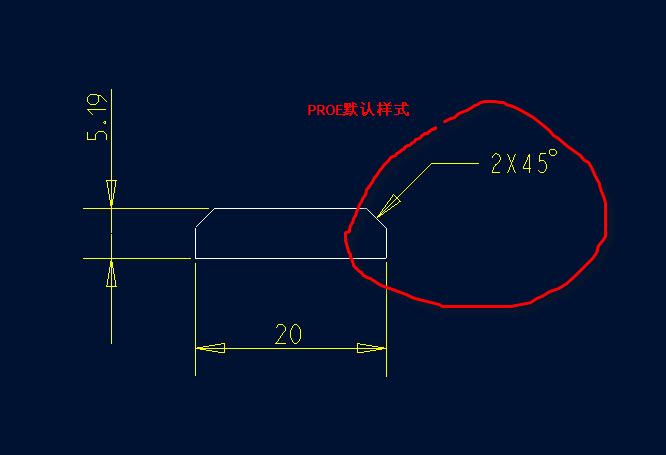

另外倒角的问题，我认为采用proe默认的样式还是不错的，虽然不符合国标，可看图的人应该能够看懂吧！

zcty9987 · 发表于 2009-7-24 18:08:06

看来也只能是这样了，用画线的方法如果改的话不会自动更新，尺寸一变那位置就错了。我现在想到一种办法，不知道行不行（用注释的方法标出那个切向拐角线，注释内容为空格，然后再写注释，不用箭头引线，写到上一个注释线的上面）过一会我试试

再请教一个问题：如何才能让注释的字体显示在引线上，那样的话就方便多了？

[ 本帖最后由 zcty9987 于 2009-7-24 18:10 编辑 ]

zcty9987 · 发表于 2009-7-24 18:16:55

呵呵，我找到方法了，就是用注释，注释里设置为带引线，ISO引线，水平，切向;然后在写倒角大小及角度就可以了。这也不是很好，不能及时更新，不过看来也只能是这样了

wz_111 · 发表于 2009-7-24 18:24:05

回复六楼
其实是可以更新的，
等下我回去出个教程上来

好经验大家一起分享

zcty9987 · 发表于 2009-7-24 18:49:33

嗯，好的，谢谢啊。
今天才发现，原来在PROE的文本符号里就有度这个符号，在写注释等内容的时候如果需要度的话直接在它的文本符号里点一下就可以了，以前我还有上下标的方式来标那个度，汗啊

wz_111 · 发表于 2009-7-24 23:22:28

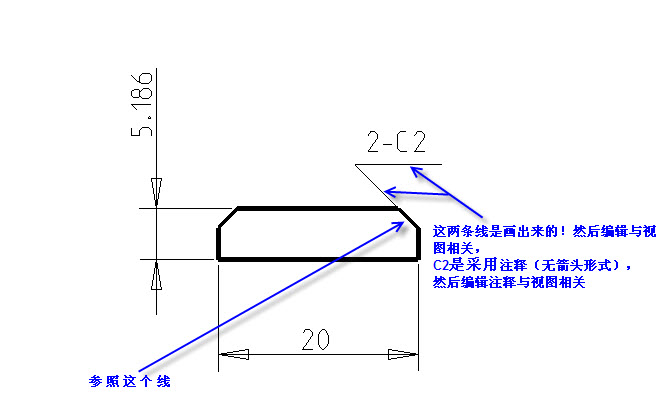

倒角标注视频教程，希望大家喜欢

[ 本帖最后由 wz_111 于 2009-7-24 23:24 编辑 ]

wz_111 · 发表于 2009-7-24 23:27:52

下载此视频小心点哦，小心吓你一跳

声音~~~~~~

ganyiwei · 发表于 2009-7-24 23:30:35

比我快一步，不知道方法跟我的是不是一样

wz_111 · 发表于 2009-7-24 23:35:15

早知道就让你出这个教程啦，下次你call我

zcty9987 · 发表于 2009-7-24 23:46:47

呵呵，虽然有心理准备，还是被吓了一跳

ganyiwei · 发表于 2009-7-24 23:53:05

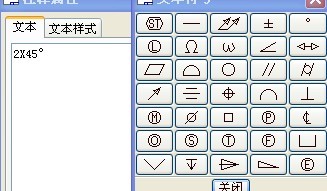

进去工程图直接做注释---注释内容输入C&d118就行了（d118为尺寸代号），零件图信息--切换尺寸可见代号。

zcty9987 · 发表于 2009-7-25 00:09:40

呵呵，站在巨人的肩上学习就是快啊

.

[ 本帖最后由 zcty9987 于 2009-7-25 00:12 编辑 ]

wz_111 · 发表于 2009-7-25 08:26:34

只要我们肯去想，很多问题就会迎刃而解

Hallex · 发表于 2009-7-25 09:39:42

proe默认的倒角标准还不错，如果要按所谓的国标来的话，就按14楼的注释方式解决。

Hallex · 发表于 2009-7-25 09:43:09

另外，“直线球标（件号）”应该是这么实现的：
1.自定义符号－－直线，定义好属性，比如左引线、右引线、文本属性等等；
2.保存
3.自动化标注件号时选择“自定义样式”，然后找到你保存的符号即可

zcty9987 · 发表于 2009-7-25 11:40:30

球标定义也我也会做，我想做的是如何才能将我自定义的球标样式改成PROE系统默认的

wz_111 · 发表于 2009-7-25 12:25:08

那是基本上不可能做啊，不是说了吗

Hallex · 发表于 2009-7-25 12:48:36

原帖由 zcty9987 于 2009-7-25 11:40 发表 http://www.3dportal.cn/discuz/images/common/back.gif. y! H5 B/ @- P1 h* n4 ^# W: D) W& w H
球标定义也我也会做，我想做的是如何才能将我自定义的球标样式改成PROE系统默认的

楼主这样去尝试一下，反正我自己没试过，不知道行不行：
你将自定义的符号命名成和 proe默认的相同的名称，然后将自定义的替换掉系统默认的，看行不行？我还没来得及试。

zcty9987 · 发表于 2009-7-30 21:00:42

我试了，没成功，不知道是不是我没做好。

squart · 发表于 2010-5-30 22:38:08

学习了，高手好多啊

seaskyspace · 发表于 2010-6-5 18:42:42

18# Hallex
如何自动化标注件号啊？

studyor · 发表于 2011-2-9 23:14:33

用注释的方法搞的吧

		自动登录	找回密码
密码			注册

全站		2005llnn 说: CAD几何作图竞赛题（2026年3月），至3月18日止。	10天前
本版		goto3d 说: 在线网校重磅上线MC2022&Inventor2022全新课程，虞为民老师、大表哥同事精彩讲解，快去围观！	2021-06-25

通知

[已解决] 工程图倒角标及球标标注

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

回复 10# wz_111 的帖子

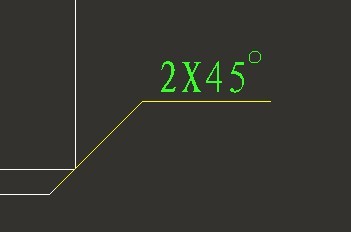

在版主老大的基础t稍做改进的倒角标注方法
