关于边倒圆的陡峭边的使用

liuyunfeixiu

在做郭大师的题目时，发现在NX2中的边倒圆的陡峭边功能在NX4中无论如何也找不到
大家帮忙看看
4 v+ w- Y: w6 i& d8 t

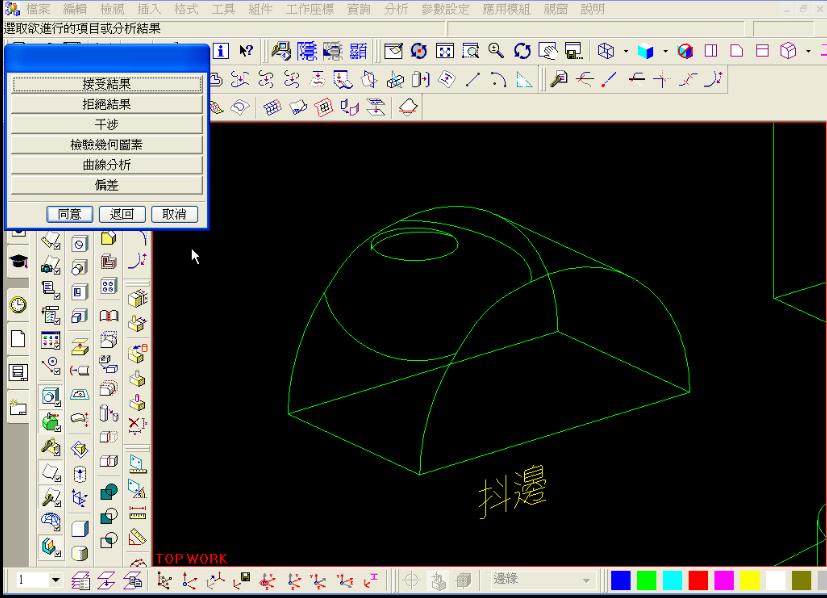

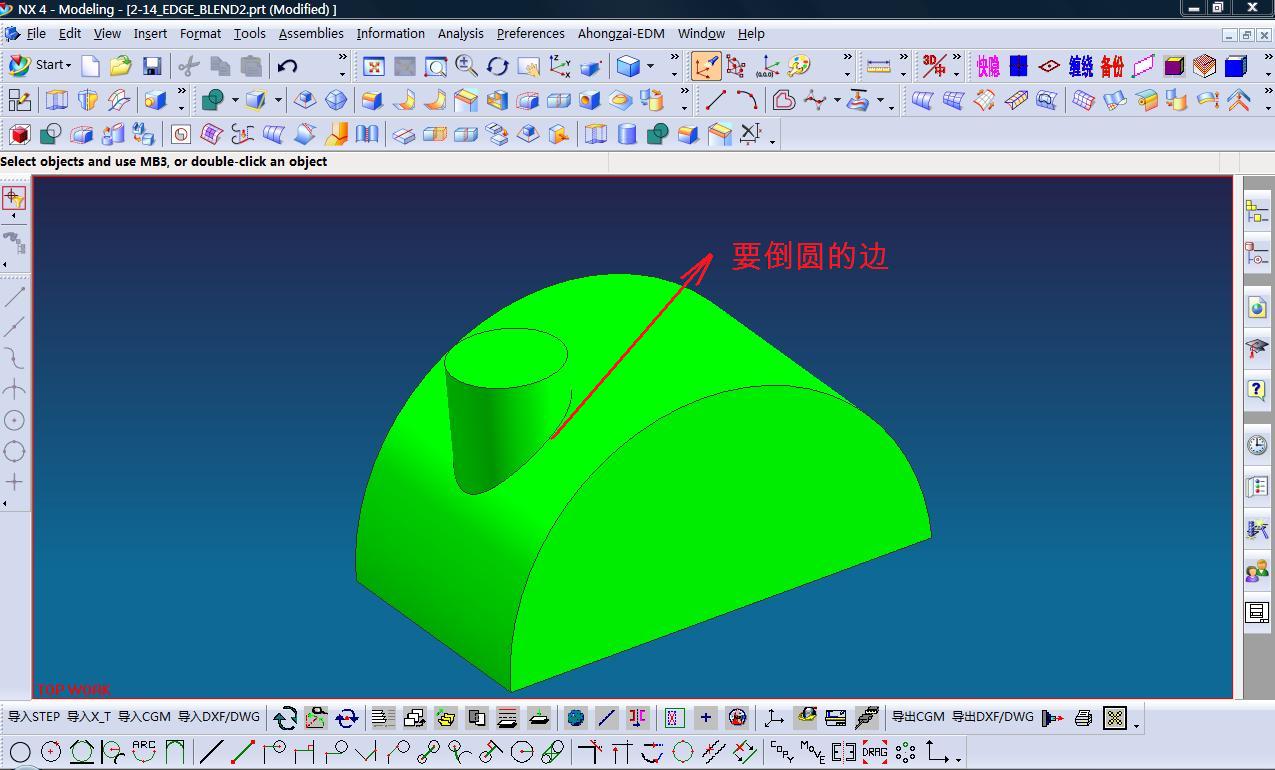

题目：倒角半径为50
1 ^/ i- ]) r9 ?# f2 u
) U5 `% H* v1 g1 H; P

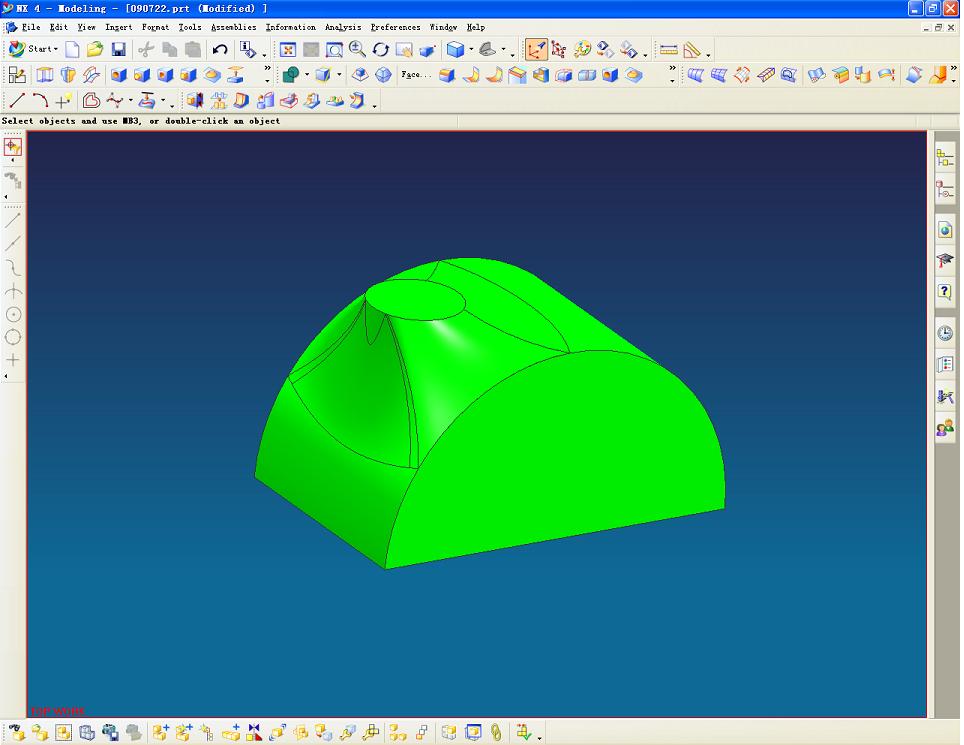

最后应该达到的效果：

  w/ c  R5 [. G" \3 T9 ^- V7 I0 J
8 W" y+ `4 C: B& L  p" ^
文件如下：
090722.rar (34.23 KB, 下载次数: 8)

2009-7-22 21:46 上传

点击文件名下载附件

[ 本帖最后由 liuyunfeixiu 于 2009-7-23 17:50 编辑 ]

WHC44

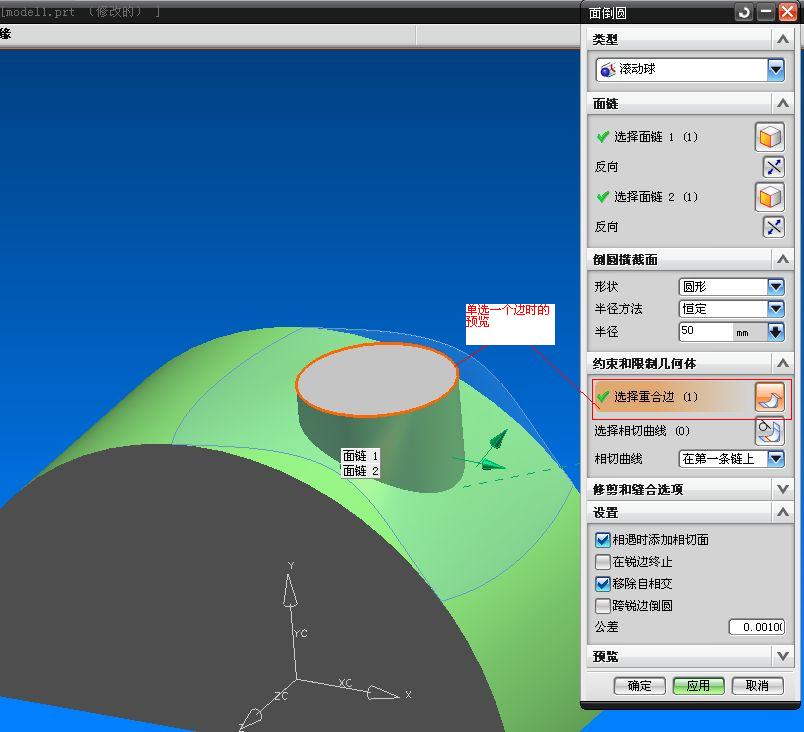

带有“陡峭边”选项的倒角命令是在“面倒角”中，下图是陡峭边选项示意：（6.0版)

liuyunfeixiu

不太明白，能说的详细点吗？
我在面倒圆里边如何选取面链1和面链2啊

WHC44

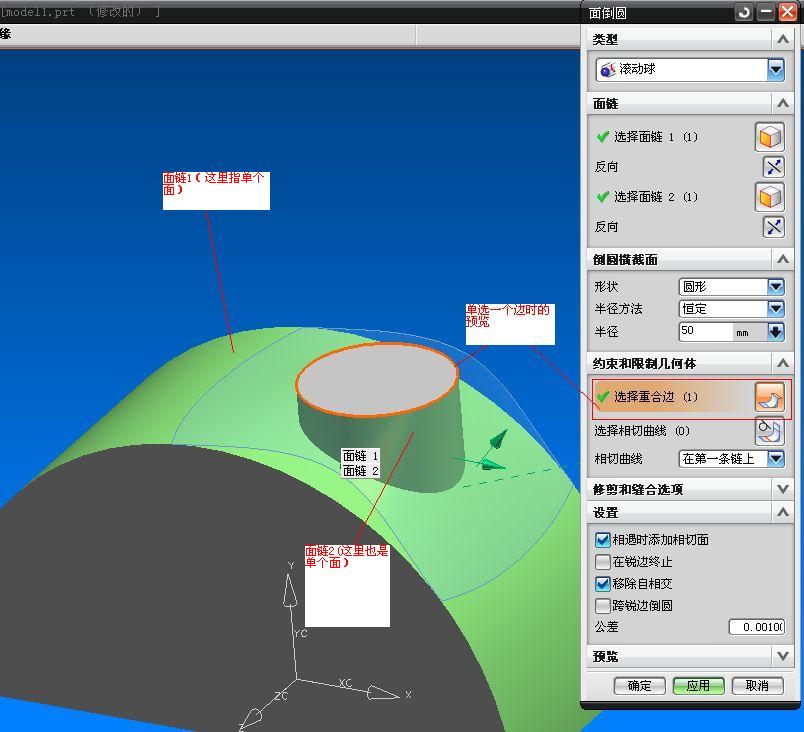

用于倒角的面可能是单个的，也可能是一组，所以称面链，面倒角需要两组面，选定其中一组后可以用鼠标中键确认，也可回车确认，同时要注意所选面链的法线方向；自动转入第二组面选择，也可以鼠标点选“第一组面”、“第二组面”图标进行转换；选好面后进行下面的具体设置。书上说的更仔细，多看看书。
3 t% X3 `! X5 G& F
[ 本帖最后由 WHC44 于 2009-7-23 08:06 编辑 ]

liuyunfeixiu

汗，感谢楼上的朋友
我在这里是说针对该问题选择的时候哪个是面链1，哪个是面链2？

WHC44

这个并不重要，次序并不影响，何不试试？

liuyunfeixiu

汗，你还是没有明白我的意思
我试过了，我用的是NX4
, W, `# Z$ I5 w* z/ F, E
: B3 J. N& R1 ^; C1 e& X# k; J我看你用的是NX6，我是说你做的时候在该题目中面链1和面链2 选取的是哪个面或者哪条曲线？
- o# k( z0 m7 C
6 T; i( q! D* w# J( [+ i谢谢

WHC44

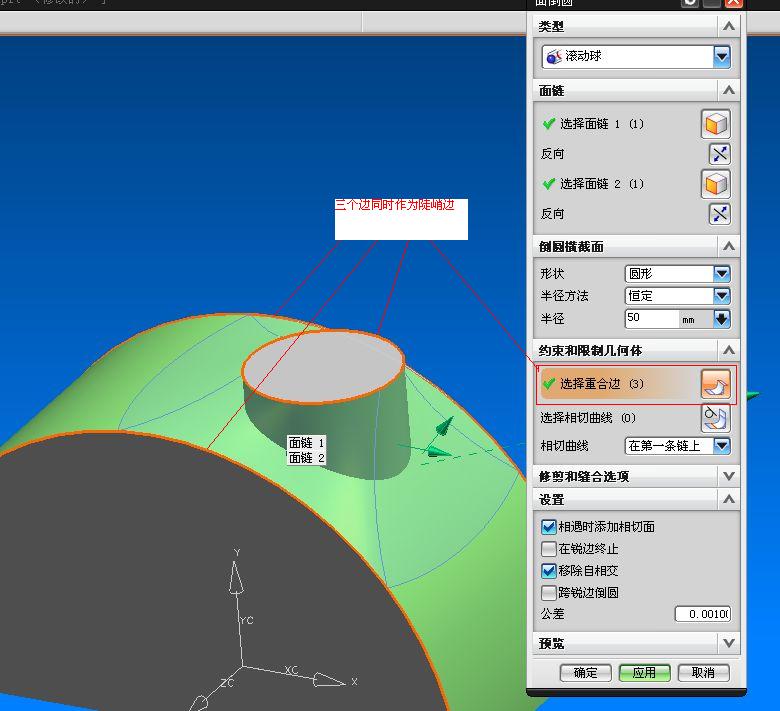

在本例中用的是面倒角,原则上只需要两个面,由于倒角半径大于柱面高度,导致倒角切线不能在柱面上附着,所谓的陡峭边是倒角的不相切的终止边.

liuyunfeixiu

非常感谢楼上朋友的热心帮助
  x7 ~/ {9 G; B: i$ G9 Z并且对一些概念性的东西做出了详尽的解释
我现在做出来了，不过感觉怪怪的，不知道UG6.0做出的效果是否好一点

WHC44

假如只指定小圆柱顶面的边而不指定两个侧面的“陡边”，作出的效果和你在一楼的图片一样。

liuyunfeixiu

非常感谢，我想应该N4和N6有一些区别吧
