[已解决] 关于排气管的绘制

[复制链接]
xichuan5201
发表于 2009-7-18 08:14:17 | 显示全部楼层 |阅读模式 来自： 中国河南南阳

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
大虾好呀4 J* r: h: M2 S1 I
我想知道排气管的绘制步骤及具体的操作过程,谁能帮帮忙呀
回复

举报

4kpolo
发表于 2009-7-18 08:36:58 | 显示全部楼层 来自： 中国陕西西安
使用扫描混合，非常方便！' }5 q( B; W" ]) s% J5 j
绘制排气管的轨迹曲线，在给关节的截面处添加节点，最后在节点处绘制截面！
回复 支持 反对

举报

xichuan5201
 楼主| 发表于 2009-7-18 09:01:28 | 显示全部楼层 来自： 中国河南南阳

回复 2# 4kpolo 的帖子

对于内部有的部位需要交接的地方该如何做那?
# L3 a4 U# t8 O, K能不能帮忙作个图上来呀?: Z+ x" n1 n5 N$ ~
我是自学的好些东西不知道怎样结合.谢谢了
回复 支持 反对

举报

kevin8hu
发表于 2009-7-18 10:21:38 | 显示全部楼层 来自： 中国江苏南京
2楼说的应经很清楚，我的方法; t3 k  O/ s: P: I0 M4 \8 I( x2 D
用混合扫描
回复 支持 反对

举报

byy0241194
头像被屏蔽
发表于 2009-7-18 12:39:36 | 显示全部楼层 来自： 中国江苏无锡
提示: 作者被禁止或删除 内容自动屏蔽
回复 支持 反对

举报

4kpolo
发表于 2009-7-18 16:59:50 | 显示全部楼层 来自： 中国陕西西安
原帖由 xichuan5201 于 2009-7-18 09:01 发表 http://www.3dportal.cn/discuz/images/common/back.gif5 Q" H5 O+ R8 J+ G: r& I6 j8 P; I0 d
对于内部有的部位需要交接的地方该如何做那?# E) R8 L+ f6 A) S/ g
能不能帮忙作个图上来呀?) v2 s! l! h5 x( U% [) A/ o5 n8 {
我是自学的好些东西不知道怎样结合.谢谢了
: `& |' P# ~5 T1 o) w# M! J& G

, N3 W) V7 V9 I' i, `7 j0 A0 }5 k! m3 F/ b
$ C. D5 P6 K# Q3 M! s1.扫描混合曲面，有交接的地方利用曲面切除命令去掉不要的部分，最后加厚倒角！
) |  f( ^8 e* }" Z* @% C% U2.扫描混合体，先绘制外径的各个管，在绘制内径各个管切除上步绘制的管体，最会倒角！) G' p9 A  ?; {3 A# {- Q  d0 J
proe有专业的管道模块，我没有用用过，xinyazhu版主就有一篇很好的管道教程你可以看看：5 b$ n  C0 a4 X! k" b# W$ D! L
Pro/E管道建模的三种方法：扫描、高级管道、管道模块【带part】
% h, }( I8 O; n; ~1 h7 t$ v8 S( e/ k) D
http://www.3dportal.cn/discuz/viewthread.php?tid=720165&extra=page%3D1%26amp%3Bfilter%3Ddigest6 a3 b5 P% g6 U. }% x0 A/ o
如果还是不明白，那么下周我会做个简单排气管的教程！3 M1 Q# l3 U  Q' ]( E5 ^! X+ m4 W2 L
, g$ q& p1 ]/ o
[ 本帖最后由 4kpolo 于 2009-7-18 17:03 编辑 ]

评分

参与人数 1三维币 +3 收起 理由
wz_111 + 3 应助

查看全部评分

回复 支持 反对

举报

xichuan5201
 楼主| 发表于 2009-7-23 14:03:45 | 显示全部楼层 来自： 中国河南南阳

回复 6# 4kpolo 的帖子

你好,我看了你的着部分教材,这是关于管道的,教材很好,谢谢了.
# E2 [; \/ D2 K/ {6 x# [6 a我说的是汽车上安装的排气管,上面有汽缸和流道,能帮忙找些这方面相关的资料吗?
1 w7 U1 s" ~& J" t  U$ \# c8 N就是想把 学的东西灵活贯通起来,谢谢帮忙!
回复 支持 反对

举报

xichuan5201
 楼主| 发表于 2009-7-27 17:50:59 | 显示全部楼层 来自： 中国河南南阳

回复 6# 4kpolo 的帖子

你能不能上传一些排气管绘制方面的资料呀，谢谢了！
回复 支持 反对

举报

4kpolo
发表于 2009-7-27 21:45:08 | 显示全部楼层 来自： 中国陕西西安
没有这方面的专门教程。教程我也在上贴给你发了！

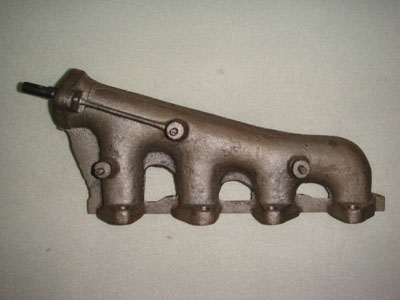

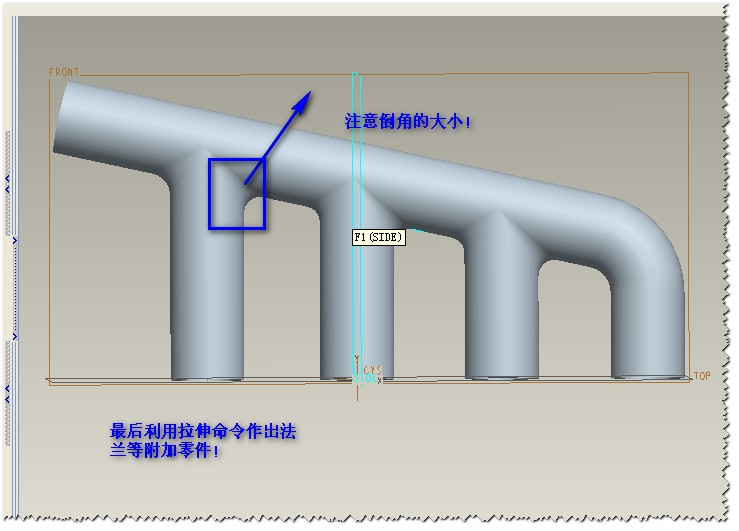

% Q) W0 ^6 f9 @我制作了一个排气歧管的教程，你参考一下，希望对你有帮助：http://www.3dportal.cn/discuz/viewthread.php?tid=771580&extra=page%3D1&frombbs=1
回复 支持 反对

举报

cchao66
发表于 2009-7-28 13:21:26 | 显示全部楼层 来自： 中国河南新乡
偶在专业发动机排气管铸造厂工作
回复 支持 反对

举报

xichuan5201
 楼主| 发表于 2009-7-28 15:08:56 | 显示全部楼层 来自： 中国河南南阳

回复 10# cchao66 的帖子

能不能帮个忙，传些相关的资料呀，我就是不会灵活运用，帮帮忙了！邮箱：xichuan5201@yahoo.com.cn
8 q4 X0 k% D$ |4 ^9 v0 p3 t) x1 O( Z, L7 c# b+ K; U
[ 本帖最后由 xichuan5201 于 2009-7-28 15:10 编辑 ]
回复 支持 反对

举报

xichuan5201
 楼主| 发表于 2009-7-28 17:52:07 | 显示全部楼层 来自： 中国河南南阳

回复

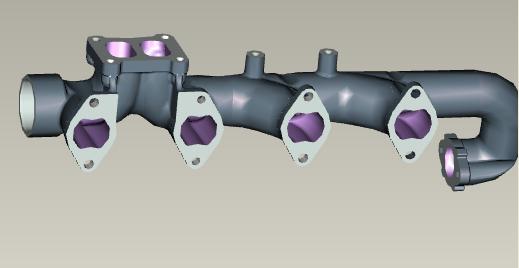

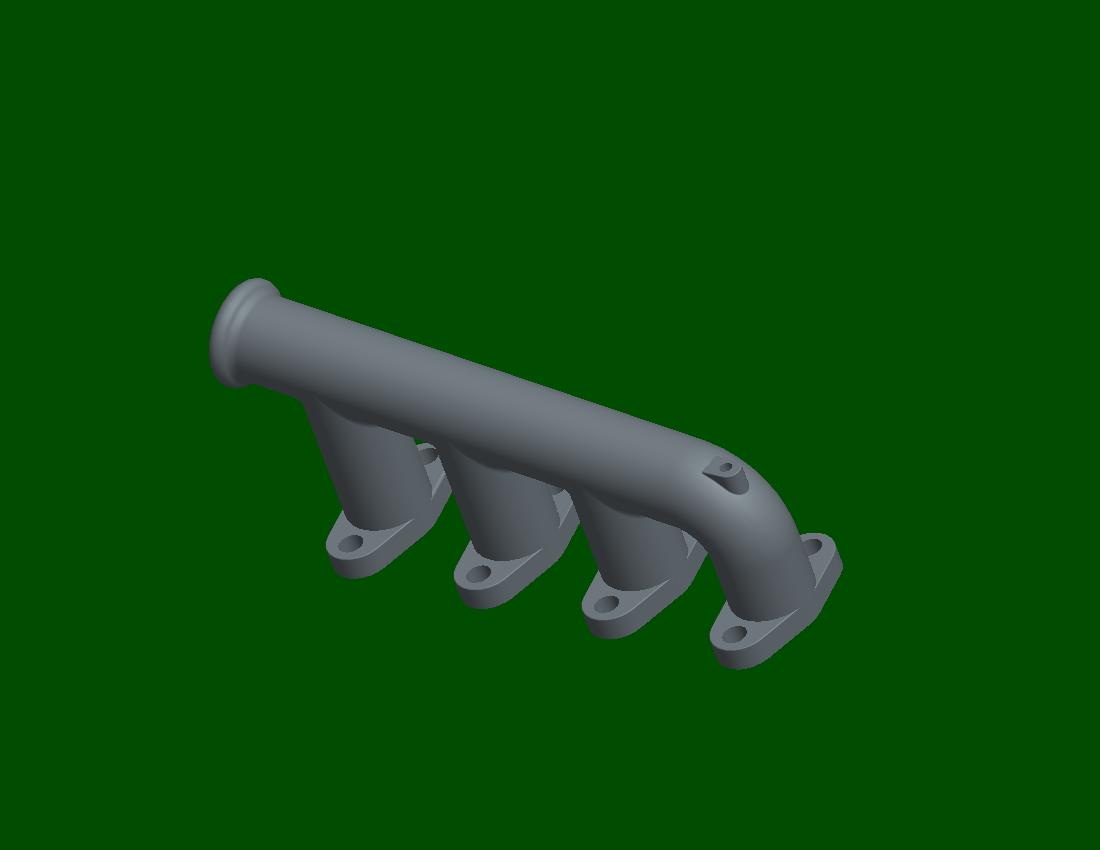

prt0006.jpg . O5 V1 \# R) R8 ^. q  F  y
谢谢，我看了你的资料学着绘的，请指导！
+ K( V$ P  c6 ]. |# R2 W2 y; }8 J8 E9 I) a* H. E# a- h
[ 本帖最后由 xichuan5201 于 2009-7-28 17:53 编辑 ]
回复 支持 反对

举报

xichuan5201
 楼主| 发表于 2009-8-2 08:18:14 | 显示全部楼层 来自： 中国河南南阳

回复 10# cchao66 的帖子

老兄，帮忙整这方面的资料吧，谢谢了！
回复 支持 反对

举报

gzqin
发表于 2009-8-3 10:56:09 | 显示全部楼层 来自： 中国陕西咸阳
有就帮帮人家吧！大家互相学习
回复 支持 反对

举报

cchao66
发表于 2009-8-7 20:33:13 | 显示全部楼层 来自： 中国河南新乡
我的QQ517804278，可以联系我
回复 支持 反对

举报

chine.cao
发表于 2009-8-7 21:10:03 | 显示全部楼层 来自： 中国重庆
楼主可以把你们公司的模型调出来参考噻
回复 支持 反对

举报
