用CAXA怎样绘这样的图型

zhongen · 发表于 2009-7-15 10:48:31

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

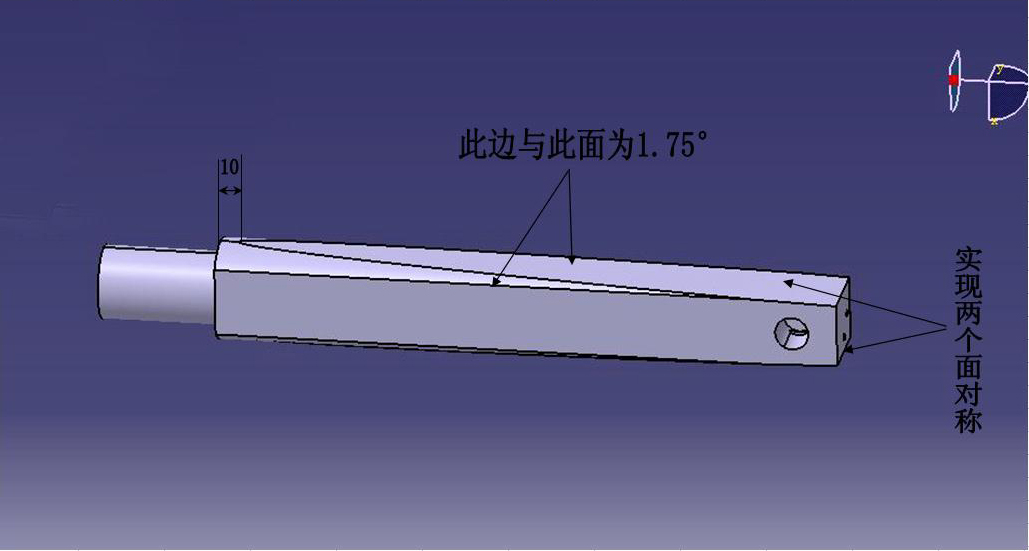

我是初学CAXA，我用CATIA绘的这个图但不知道在CAXA里怎样绘，要实现角度，对称，距离等都不知道怎么弄。在此先谢谢大家了！

dongchongxiacao · 发表于 2009-7-15 15:10:55

实体设计做这些东东倒是简单，用拉伸除料，面拔模都可以实现你的图形。

有彩虹的时光 · 发表于 2009-7-15 15:21:02

会catia就不用caxa了哈哈都说catia最牛了

zhongen · 发表于 2009-7-15 16:38:26

原帖由 dongchongxiacao 于 2009-7-15 15:10 发表 http://www.3dportal.cn/discuz/images/common/back.gif
p. v0 V- t' |0 d1 q/ ?+ G2 g: N# @实体设计做这些东东倒是简单，用拉伸除料，面拔模都可以实现你的图形。

能绘个让我看下吗？

dongchongxiacao · 发表于 2009-7-16 16:14:55

原帖由 zhongen 于 2009-7-15 16:38 发表 http://www.3dportal.cn/discuz/images/common/back.gif
/ F/ c1 o/ P- I4 C& O) k能绘个让我看下吗？

ei
给你一个示范，具体尺寸你自己定。
网络有问题，待会上传附件。

[ 本帖最后由 dongchongxiacao 于 2009-7-17 08:59 编辑 ]

zhongen · 发表于 2009-7-17 16:35:13

原帖由 dongchongxiacao 于 2009-7-16 16:14 发表 http://www.3dportal.cn/discuz/images/common/back.gif
" Q- ]# u: _4 T3 y% r n) m% cei; j; o1 P B) ?' `3 a9 a5 s. ^3 \; \
给你一个示范，具体尺寸你自己定。2 g/ {8 @: P: \. K/ O' n4 z4 u% F
网络有问题，待会上传附件。

谢谢版主，向您学了不少东西，以后有问题还请多指教。

zhongen · 发表于 2009-7-21 11:59:29

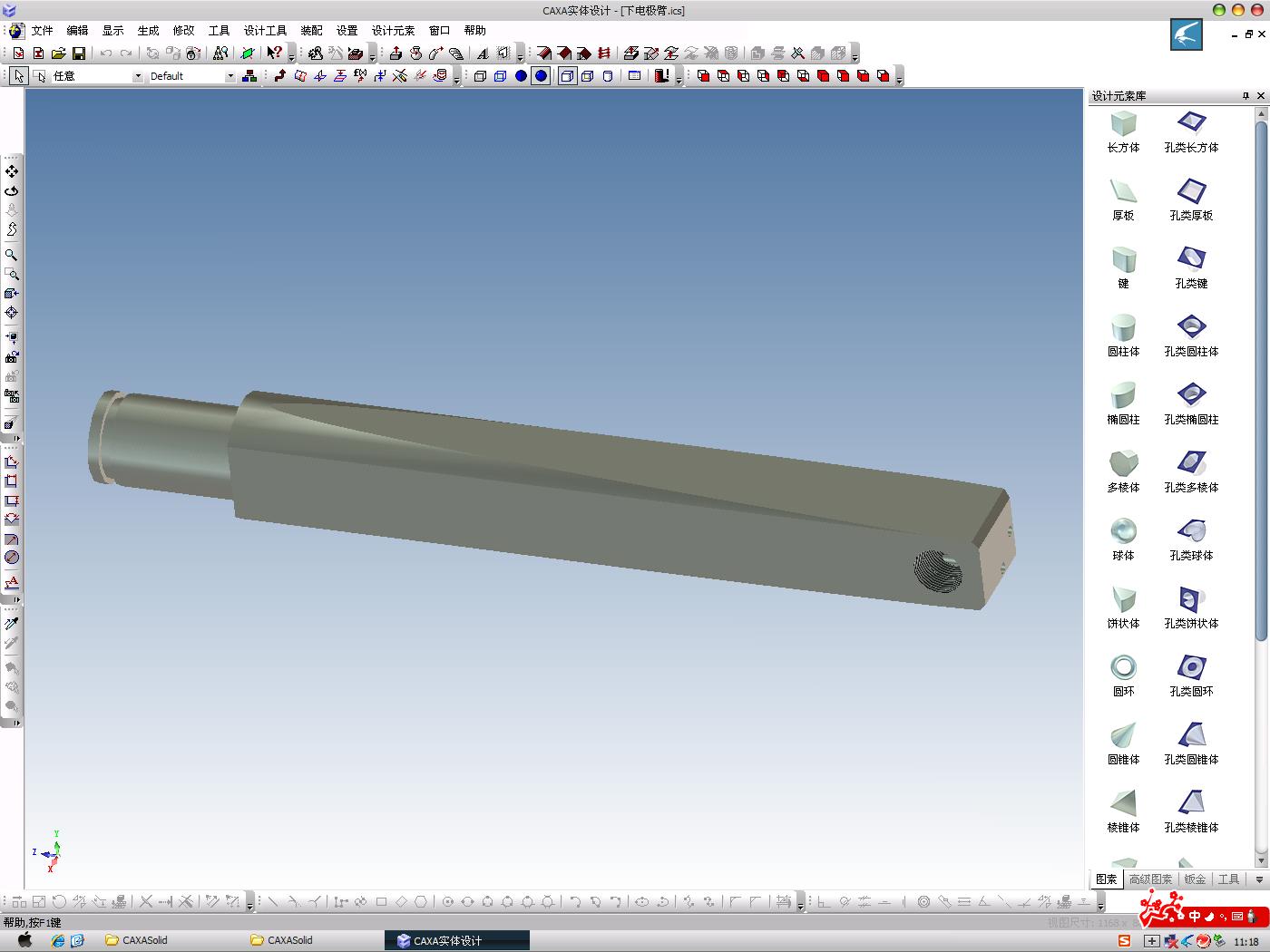

在版主-冬虫夏草的热心帮助下我终于用CAXA实体绘出了图型，再次感谢版主！
