关于图层的操作

sdqzdx · 发表于 2009-7-7 14:03:20

您需要登录才可以下载或查看，没有帐号？注册

x

目的是这样的: 在装配图中有太多的零件,显示全部图层就没法看了.
1.只显示装配基准,或者
2.只显示某个零件的基准,或者
3.显示某几个零件的基准,或者
4.显示装配基准和某几个零件的基准.

D_ice_ · 发表于 2009-7-7 14:13:19

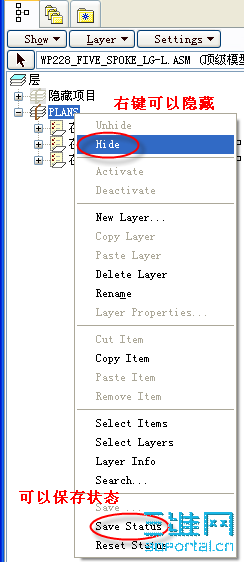

新建层-----选取你要隐藏的基准-----确定
再选取该层右键---隐藏

qinxj1314 · 发表于 2009-7-7 15:34:36

proe很不错的

4kpolo · 发表于 2009-7-7 15:39:54

建立不同的图层放入不同的特征，理论上和CAD一样！

wz_111 · 发表于 2009-7-7 17:35:47

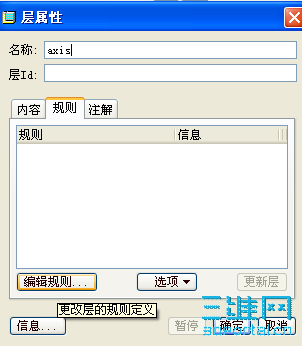

建一模板文件，删除里面所有的默认层，新建层，比如plans(基准平面)~~~~~~~~~~~~

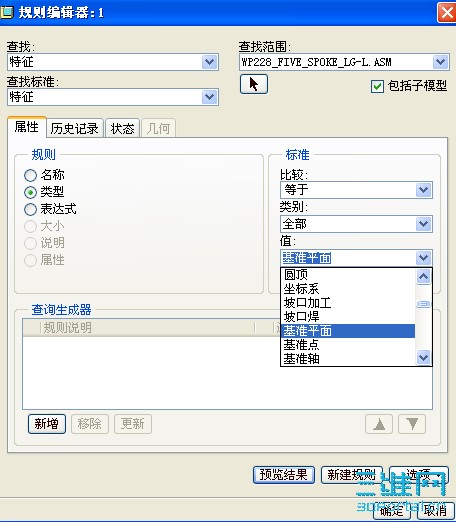

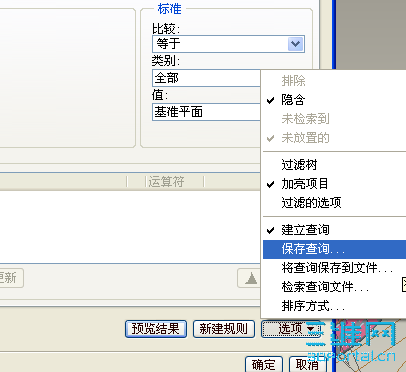

建立规则，如下

yanyang9305 · 发表于 2009-7-7 17:43:55

建立不同的图层放入不同的特征
