[讨论] solidworks工程图中无法对旋转剖视图标注径向尺寸

[复制链接]
发表于 2009-7-5 10:46:33 | 显示全部楼层 |阅读模式 来自: 中国陕西西安

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
solidworks工程图中无法对旋转剖视图标注径向尺寸7 }! A5 D! G7 j. g& V

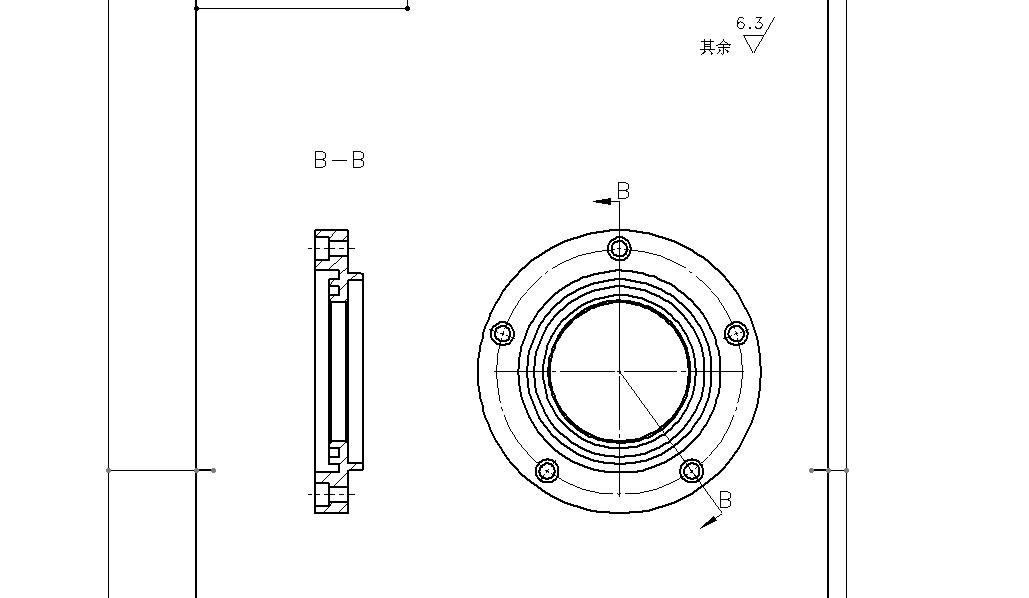

(图1)

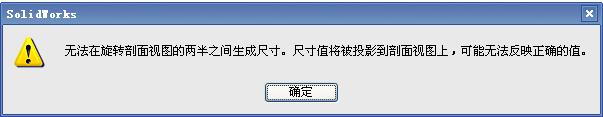

" b$ o% P; ?$ {. s: E' E3 V标注后题标信息见图(2), B' U8 |7 ~3 z, m& ]+ D8 o8 E
原文件见附件9 c4 d  D& p* W% y0 ]
文件版本为2008版

图1

图1

图2

图2

01-05-02 压盖1.PDF

59.96 KB, 下载次数: 19

原文件.rar

206.87 KB, 下载次数: 13

发表于 2009-7-5 21:14:27 | 显示全部楼层 来自: 中国北京

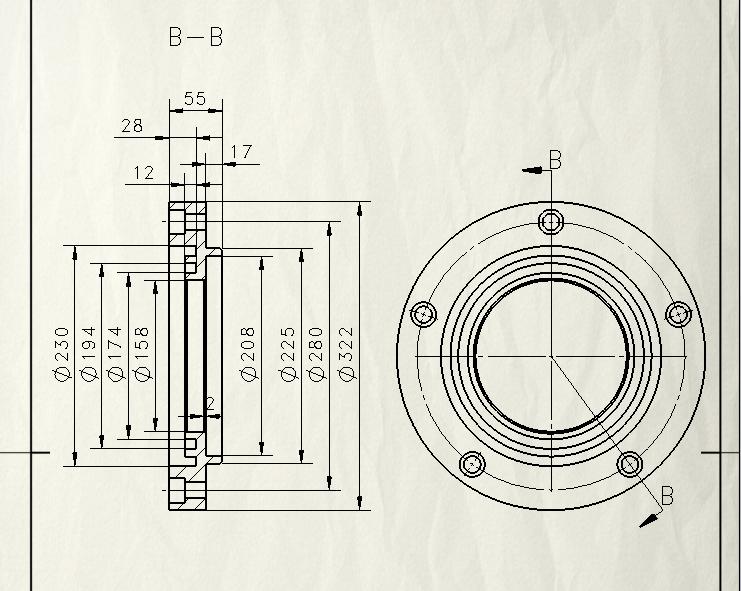

如楼上的所说,用插入模型项目即可解决,一般情况下都应如此标注工程图,这样与模型的关联会很好。下图就是用楼主提供的模型和工程图用插入模型项目的方法做的。源文件也上传了。
) c0 j5 n/ e6 _; [& v) T$ i. Q2 Y* ]! E: @
[ 本帖最后由 dyx 于 2009-7-5 21:18 编辑 ]

压盖.rar

209.39 KB, 下载次数: 32

发表于 2009-7-5 22:34:09 | 显示全部楼层 来自: 中国浙江嘉兴
我发现2009版的没有这样的问题。
 楼主| 发表于 2009-7-6 14:40:36 | 显示全部楼层 来自: 中国陕西西安
谢了!!!!!!!!!!!!!!!!!!!
6 e2 d9 d  w" p9 ^# B1 V要是在装配图中绘制旋转剖面图,可以在剖面图上标注尺寸(插入模型项目)吗?
