关于螺纹，小弟菜鸟，表鄙视我

wofule269 · 发表于 2009-7-3 10:11:27

您需要登录才可以下载或查看，没有帐号？注册

x

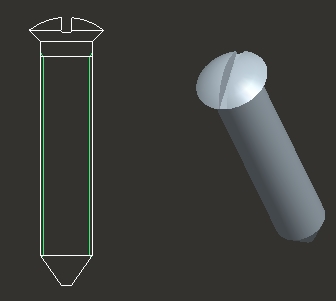

我想知道怎么样在工程图表现出螺纹来啊？能不能达到和CAD一样的那个效果。而且我看了看官方的标准库，那里面的PART都不显示螺纹的，为什么？
有图的给上个图哈

[ 本帖最后由 wofule269 于 2009-7-3 11:16 编辑 ]

Mrjianhuili · 发表于 2009-7-3 10:32:44

标准螺纹，给出符号标示，图中用简易画法就可以了。pro/E 完全可以做到。
非标准的，齿型，螺距自定，你要自己建模了。

wofule269 · 发表于 2009-7-3 11:16:00

能给上个图呗？

wod861210 · 发表于 2009-7-3 12:43:56

图自己画呀这么简单没兴趣画呵呵

hour6689 · 发表于 2009-7-3 12:54:56

00000000000000

wofule269 · 发表于 2009-7-3 13:41:53

原帖由 hour6689 于 2009-7-3 12:54 发表 http://www.3dportal.cn/discuz/images/common/back.gif
0 h v3 k% R9 n7 D& @6 `7 w00000000000000

谢谢大大，回去研究下

没人要 · 发表于 2009-7-3 23:36:32

螺栓、螺母都是标准件，他们可以用符号来代替，或者图纸上的齿线标划出来

maples2008 · 发表于 2009-7-5 13:21:20

一般都是用螺纹修饰做的

我叫翔子 · 发表于 2009-7-5 14:33:33

原帖由 maples2008 于 2009-7-5 13:21 发表 http://www.3dportal.cn/discuz/images/common/back.gif
8 U8 N3 K- B9 o+ ^' `7 t2 @一般都是用螺纹修饰做的

就是用螺纹修饰
用螺旋扫描的只是好看，转成工程图。。。。

bpcs6789 · 发表于 2009-7-5 21:48:12

proe由此功能，再绘图设置里，工程图内螺纹显示3/4圆圈，通国标图纸要求一样。

herodingo · 发表于 2009-7-6 10:37:06

比较简单的东西啊

jzchy888 · 发表于 2009-7-6 11:26:51

学习了，搞了10年还不会，今天开眼了，谢谢

peter680311 · 发表于 2009-7-6 19:44:21

我还是看不懂3D要怎么建耶
只会用2D去标注

wz_111 · 发表于 2009-7-6 19:53:13

3d的话需要用到螺旋扫描去建，没有直接的命令

wofule269 · 发表于 2009-7-7 12:45:13

原帖由 jzchy888 于 2009-7-6 11:26 发表 http://www.3dportal.cn/discuz/images/common/back.gif
7 E, m$ q6 @' u- ~* d+ z+ @学习了，搞了10年还不会，今天开眼了，谢谢

您别吓我，都10年了

wofule269 · 发表于 2009-7-7 13:05:52

能具体点不？符号是指什么？国标代号？
齿线标划又是什么意思？

wofule269 · 发表于 2009-7-7 13:07:26

螺纹修饰是不是在实体图上显示不出来啊
