关于工程图里的标准件剖视图，请高手帮忙？

hmilywzd · 发表于 2009-7-3 08:07:36

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

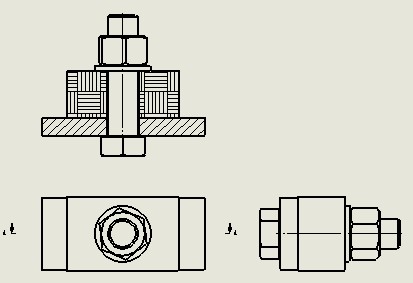

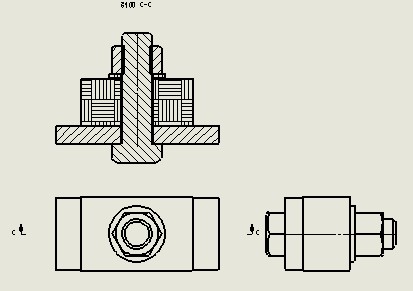

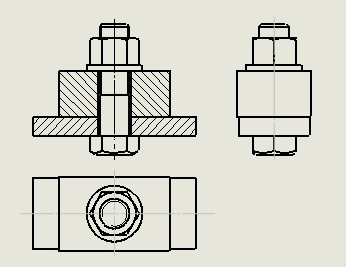

在看一个教程的工程图时，看见标准件的剖视图出来后，是那种很标准的格式，为什么我自己剖视（自己做的工程图模板）以后就不是那种效果，用solidworks自带的工程图模板做出来也做不出那种效果，请问应该怎么设置？用的同一个源文件，就是教程自带的那个实体。

[ 本帖最后由 hmilywzd 于 2009-7-3 12:32 编辑 ]

linux1234 · 发表于 2009-7-3 08:17:04

标准件选择不剖视就可以了

wcmjmw0 · 发表于 2009-7-3 08:17:55

剖面线可以改，标准件右键可以更改为不剖切！

hmilywzd · 发表于 2009-7-3 08:19:26

我就是选择的不剖视，可是还是给剖视拉，以前自己做的，不剖视标准件时，可以不剖，但是也不是教程上的那种效果。

hmilywzd · 发表于 2009-7-3 08:30:43

原帖由 wcmjmw0 于 2009-7-3 08:17 发表 http://www.3dportal.cn/discuz/images/common/back.gif
$ ^. Q) f ]- x! O0 i) }剖面线可以改，标准件右键可以更改为不剖切！

可以不剖切，但是还是显示不出来细的螺纹线，就是像二维国标件的那种螺纹细实线！

pengshenmao51 · 发表于 2009-7-3 08:48:20

你在toolbox 生成标准螺栓时选择了简化了吧

hmilywzd · 发表于 2009-7-3 11:49:11

原帖由 pengshenmao51 于 2009-7-3 08:48 发表 http://www.3dportal.cn/discuz/images/common/back.gif6 t8 _: i5 o' V2 L0 d. C. J! M2 n
你在toolbox 生成标准螺栓时选择了简化了吧

我选择的装饰和图解都不显示螺纹细实线。

pengshenmao51 · 发表于 2009-7-3 14:22:24

你单个标准件在工程图中也无法显示螺纹细实线吗要是这样http://www.3dportal.cn/discuz/viewthread.php?tid=758599 看看是不是这贴中的5# 的回答图示的设置问题

hmilywzd · 发表于 2009-7-3 14:59:54

好，我看看。

hmilywzd · 发表于 2009-7-3 15:07:11

这样实体零件图可以，我想要的是生成的工程图中这种效果。还是谢谢你，学到一些知识。
