急！！！proe工程图中怎么改变线型粗细!

crane720

经同事推荐这个论坛不错，就注册了个号
# a$ o7 ?; W, ?" r$ {! D; `% \
% `5 ]0 Y. g' E9 [" B; q' h现在遇到个麻烦问题
( r& B* _' |' B' S: h8 {$ N
1.在proe工程图中怎么设置线条的粗细，
7 F% w/ R" B2 D) Y" g
2.为什么转到PDF格式后粗细实线部分 ，都一样粗
  X$ F: R2 T3 u
' R7 `/ [+ L8 W9 w7 Z  c& l, ?3.proe工程图中能显示线宽吗？怎么显示？
: Q, {+ Z; ~( N- J
6 T) L& Z) W, h: ]/ W
谢了！

一醉清风

建议你把PROE里面的工程图转换成DXF格式，然后在CAD中打开，然后设置相关符号。
2 i: l9 L: _' t2 O毕竟PROE不是个平面图软件。

wz_111

第一个问：利用table.pnt，可以定义要打印的工程图的各种几何的线条的样式，包括颜色和粗细等。
pen 1 color 0.0 0.0 0.0; thickness 0.025 cm
. m, U! A1 H" M0 @pen 2 color 0.0 0.0 0.0; thickness 0.01 cm
pen 3 color 0.0 0.0 0.0; thickness 0.01 cm
pen 4 color 0.0 0.0 0.0; thickness 0.01 cm
pen 5 color 0.0 0.0 0.0; thickness 0.025 cm
: w3 O& H+ a# dpen 6 color 0.0 0.0 0.0; thickness 0.01 cm
3 G8 X6 A- ]' _! Open 7 color 0.0 0.0 0.0; thickness 0.01 cm
3 s! V( f8 ?0 r6 ^5 w7 w- apen 8 color 0.0 0.0 0.0; thickness 0.01 cm
) Z( q3 ]( ], [$ o& y3 ~" ^以上内容，pen x代表笔x，所对应的几何在第一步已说明了。color 0.0 0.0 0.0代表笔的颜色，后面三个数值分别是红色R，绿色G和蓝色B的比例值，0~1，1为最强。三个0也就是黑色了。Thickness 0.025 cm 代表这支笔的宽度是0.025cm了。如果只打黑白的图，color都设为0就好了。
3 Y3 i7 o9 N. u/ Q第二个问：第一步设置好了，用虚拟PDF打印机打印出来的线条是有粗细之分的，自动转的PDF好像不行！
! q( g# u1 n. _0 V( }5 q) |: k
第三个问：proe中不能直接显示线宽！
9 H$ ^0 x2 J. e& E/ n( C
: I$ f1 }. s9 B, i6 O! T( x- g: s[ 本帖最后由 wz_111 于 2009-6-21 21:39 编辑 ]

4kpolo

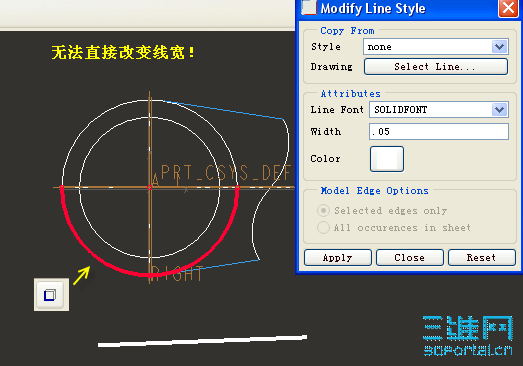

双击 所选的线条 后弹出线条样式中修改啊！可以选择 样式 颜色 和 厚度！

liurkzc

原帖由 4kpolo 于 2009-6-21 21:28 发表 http://www.3dportal.cn/discuz/images/common/back.gif
  |9 L9 R1 ?- f: X7 I双击 所选的线条 后弹出线条样式中修改啊！可以选择 样式 颜色 和 厚度！

我来试试，这个比2楼看来简单点。

crane720

谢谢各位！

Mrjianhuili

受益匪浅！

chengheping139

原来如此，受教了

jackey_zhou

学习中!
/ S9 v& |8 F0 T. R0 x多谢楼主的兄弟指点

xge_wang

支持2楼的说法

hepeng3

有学习啦一招～～

minwenqi

pen 1 color 0.0 0.0 0.0; thickness 0.025 cm
! C( e- L9 B$ l& n2 H9 xpen 2 color 0.0 0.0 0.0; thickness 0.01 cm
pen 3 color 0.0 0.0 0.0; thickness 0.01 cm
pen 4 color 0.0 0.0 0.0; thickness 0.01 cm
3 J9 ^0 t* v. P% [. l6 Cpen 5 color 0.0 0.0 0.0; thickness 0.025 cm
, n/ H# @! @8 q5 R0 Xpen 6 color 0.0 0.0 0.0; thickness 0.01 cm
pen 7 color 0.0 0.0 0.0; thickness 0.01 cm
* S7 D- h8 S, ypen 8 color 0.0 0.0 0.0; thickness 0.01 cm
% a8 U3 r1 K! o/ h& z2 ^/ Q. F* V0 m6 b8 i以上内容，pen x代表笔x，所对应的几何在第一步已说明了
. ?' A! J' X& c; O5 F
1 J* d. K7 Z, {0 w8 {! V6 P2 r% A能否解释详细点  笔X又是什么？ 所对应的几何又是什么？ 比如我要把标注线型改细点要弄么？
" N2 U6 P/ e5 x  D$ N
先谢谢大侠们了~

wlm508

原帖由 minwenqi 于 2009-9-9 00:27 发表 http://www.3dportal.cn/discuz/images/common/back.gif
$ f, B7 y5 N# X, r- c) Y, I, d9 _$ vpen 1 color 0.0 0.0 0.0; thickness 0.025 cm
/ e, k2 C' ]2 Gpen 2 color 0.0 0.0 0.0; thickness 0.01 cm
pen 3 color 0.0 0.0 0.0; thickness 0.01 cm
8 d, Q" r5 l" y4 }  q: M% P7 mpen 4 color 0.0 0.0 0.0; thickness 0.01 cm
+ d( i5 p9 n% Bpen 5 color 0.0 0.0 0.0 ...

6 `5 M4 Q7 {7 c!pen # pattern values; thickness value units; color valurs; <color_name>
/ j& e: a2 |) |0 ~' {+ I+ Ypen 1
/ o3 j3 b# q* P3 {0 {- J, ^! white entities (GEOMETRY, CUVERS, VOLUME: object lines)
6 {  q. @( u1 r# S0 Dpen 2
' n8 b: X" h! c# u. W3 u1 `! yellow entities (LETTER: text, dimensions, cross hatching)
5 M8 j, h' d0 }- _6 Z4 Xpen 3
! grey entities (HIDDEN: hidden lines)
pen 4
% U0 f3 `" B4 z( d, g* k" U! red entities (HIGHLIGHT: can use for drawing border if you change the entity color to red in the format file)
2 O% x3 O  \2 ?: [- L! vpen 5
! [! e- ?! G/ Z' j( m! green entities (Sheetmetal)
5 D, |6 D$ v. y4 [, hpen 6
! cyan entities (SECTION: Sketcher)
7 w% c' D1 M# L; U% ]+ xpen 7
! gray entities (Dimmed Menu)
pen 8
! blue entities (Edge High)

l19850703

真好  又多学到了点东西

hanxiaoxue1982

又学到一招，这个论坛确实很不错。真心话。

naughtystone

不要使用其自带的pdf转化器,用虚拟打印机,就能得到粗细不同的工程图了

naughtystone

还得先把图形转化为绘制图元后,才能修改每条线的显示形式.但这样子就和原图形没有相关性了,和proe的设计思想想违了,因此我建议最好不要使用此法.
6 x' L& t8 K- H/ C就按上楼所说的,在table.dtl中修改线宽

leyikecsu

哈哈，好样的啊，学到了

huyuan0379

将config.pro 中的 intf_out_layer 的值设为part_layer
7 ?/ P" d; A% D8 ~; C工程图转成DXF格式后,在CAD中你就可以随意编辑线宽,再导入PDF.

lboyyyff

在工具--选项里面输入pen1_line_weight，把值改成1-8之间的数值就可以了，数值越小打印的线条越细，数值越大线条则越粗

hzmhbsz

学习了

pangpeiyan

还得先把图形转化为绘制图元后,才能修改每条线的显示形式.但这样子就和原图形没有相关性了,和proe的设计思想想违了,而且这种改法也比较麻烦，如果你非要显示线宽我会的那就只有这一中了，如果要打印时显示线宽，那就使用楼上他们说的那种就行了。
