[其他] ACAD07用放样画立体五角星

[复制链接]
一枕清风vs
发表于 2009-6-10 22:58:00 | 显示全部楼层 |阅读模式 来自： 中国江苏扬州

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

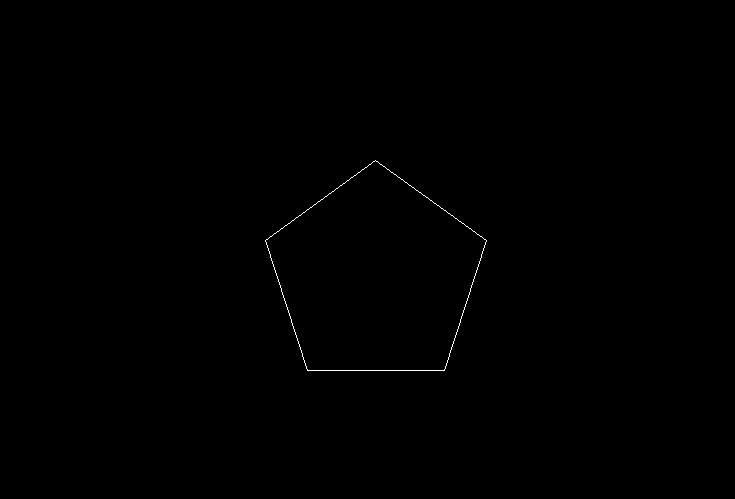

1、用正多边形命令画出以下正五边形9 W4 U( ~9 e# ]) b1 C: I+ [5 i

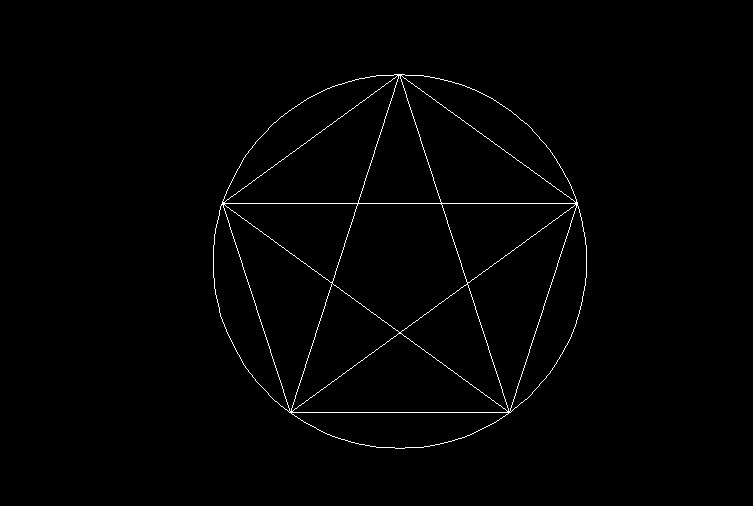

1 }: P( z6 G( G/ U3 s  U2、画出五边形的外接圆。
/ e/ K3 I( H3 c, E5 Y acad07画五角星2.jpg ) O) j) Q4 @, r- ]( h
3、用多段线把五边形的各顶点连接起来。& K' S$ ^) b* s: b5 l
acad07画五角星3.jpg 4 f+ f# P/ i5 {
4、删除多余线段。7 u5 h4 |/ P* ~9 r  Y- C
acad07画五角星4.jpg 1 r. T$ A: P, M1 [' t( g7 n6 B

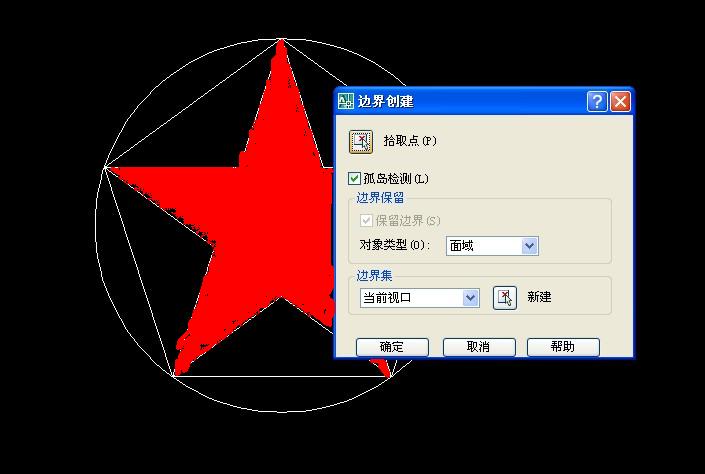

5、用边界命令把图5红色区域做面域。  r! x% D1 u8 F* n  v2 {- u& m1 b
acad07画五角星5.jpg ) T( w+ S* v/ ?

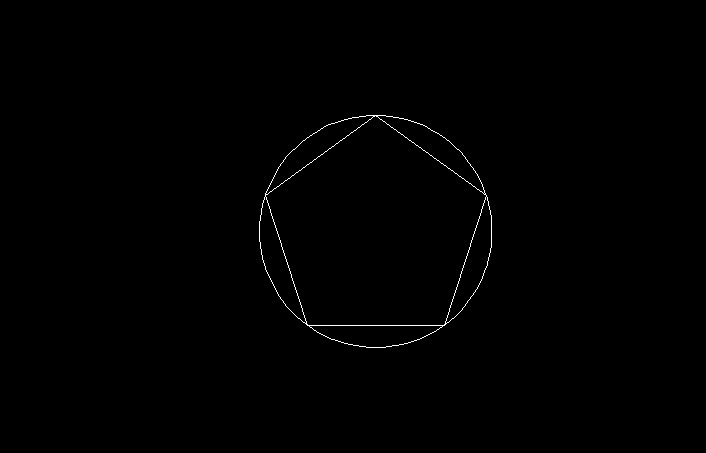

6、改变点的样式，以便观察。: v- _4 m: U) T5 u
acad07画五角星6.jpg 7 p$ K8 }7 K$ ^( E1 w* d

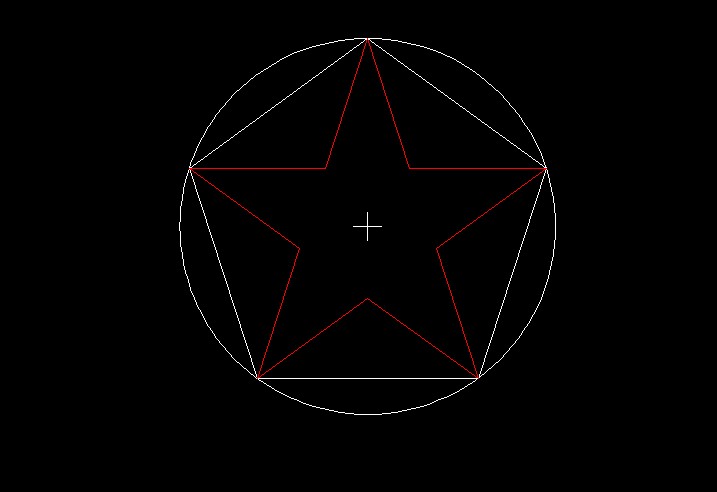

7、在圆心画一点。& Z0 x/ e) _- g: j+ Q0 S
acad07画五角星7.jpg 9 Q  q5 Y$ I8 w( p" |
8、改变点的Z向坐标。
$ A& S& f2 C/ V" @ acad07画五角星8.jpg

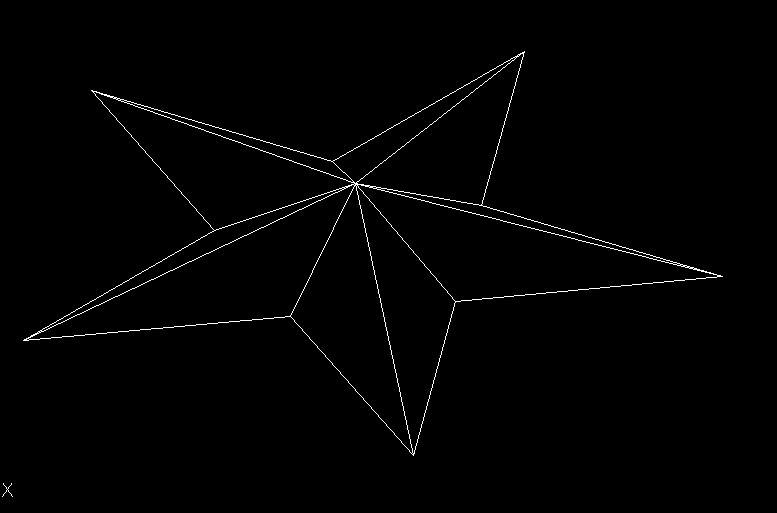

5 p2 U' m7 |; `2 T& @9、用放样命令，横截面分别选五角星面域和点，然后在输入选项中选C(仅横截面），确定后立体五角星生成。
1 M: A( l% Q. A. v( k; @3 T1 Y acad07画五角星9.jpg " X. q) D4 [2 j; B$ z
10、调整视图。
: j1 S* v' {- T' I! a acad07画五角星10.jpg 1 t8 w! f/ c, U$ L

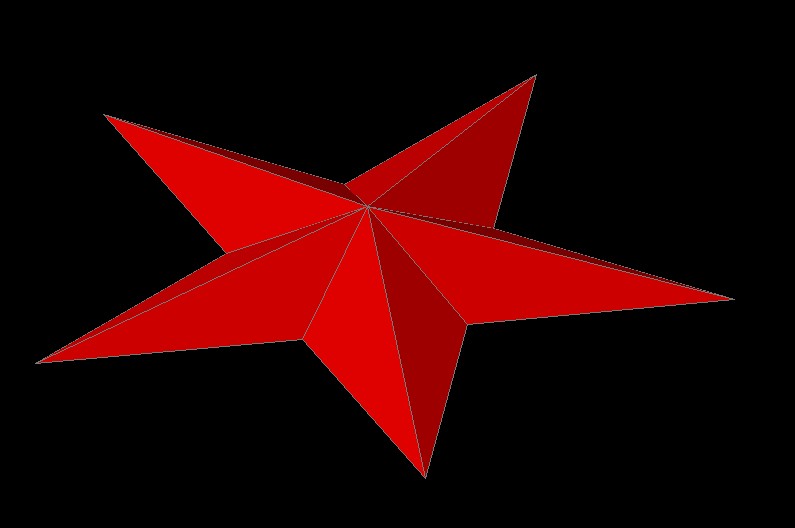

11、改变视觉样式为真实，再调整色彩，结束。
, m. O1 m& k! E acad07画五角星11.jpg
回复

举报

chugang123
发表于 2009-6-12 22:30:35 | 显示全部楼层 来自： 中国河南郑州

我照着做为什么就不行啊

我用CAD2007照着上面的做，到放样的时候，为什么不行啊？电脑老提示“选定横截面的类型无效”
回复 支持 反对

举报

zgssd
发表于 2009-6-14 09:02:23 | 显示全部楼层 来自： 中国山东青岛
楼主的方法很好，能加深对放样命令的理解，并灵活应用。其实，用这种方法可以画出任意锥体" U3 {) G; @# Q5 M7 e! j% J

$ \/ R1 M+ w, F! T# B, f; V[ 本帖最后由 zgssd 于 2009-6-14 09:53 编辑 ]
回复 支持 反对

举报

流浪儿
发表于 2009-6-14 10:03:41 | 显示全部楼层 来自： 中国湖北宜昌
好像不是实体吧？！
回复 支持 反对

举报

一枕清风vs
 楼主| 发表于 2009-6-15 19:46:47 | 显示全部楼层 来自： 中国江苏扬州
原帖由 chugang123 于 2009-6-12 22:30 发表 http://www.3dportal.cn/discuz/images/common/back.gif3 r# Z; h2 N9 R; O4 Y( Z5 m; \
我用CAD2007照着上面的做，到放样的时候，为什么不行啊？电脑老提示“选定横截面的类型无效”

7 f/ W. L: E* B: m6 h' @可能你要把点的Z坐标在对象特性里改变一下，如果选定横截面在同一标高，电脑提示“选定横截面的类型无效”
回复 支持 反对

举报

chugang123
发表于 2009-6-15 21:00:32 | 显示全部楼层 来自： 中国河南郑州

对象特性中点的Z坐标也改了呀

点的对象特性中Z坐标也由0改到15了呀，可还是不行呀？还是提示“选定的横截面无效”1 ]6 p2 v: n5 B6 R
请各位老兄不吝赐教。
回复 支持 反对

举报

chugang123
发表于 2009-6-15 21:46:09 | 显示全部楼层 来自： 中国河南郑州
这是我练习时用的原图，请高手指教为何不成功。即电脑老提示“选定的横截面无效”的老问题。还是有其它的原因。谢谢！

五角星练习.dwg

38.5 KB, 下载次数: 17

五角星练习原图
回复 支持 反对

举报

woaishuijia
发表于 2009-6-16 06:46:21 | 显示全部楼层 来自： 中国

回复 7# chugang123 的帖子

看了下你的图,与面域重合的还有六条非闭合的多段线,是不是在选择横截面时把它们也选上了?# G1 J. t# H+ @& G! A
删掉这些多余的多段线试试.
回复 支持 反对

举报

pcyong
发表于 2009-6-16 16:25:29 | 显示全部楼层 来自： 中国广东中山
我也来做一个
回复 支持 反对

举报

一枕清风vs
 楼主| 发表于 2009-6-17 14:53:55 | 显示全部楼层 来自： 中国江苏扬州

回chugang123

五角星练习.rar (16.05 KB, 下载次数: 9)
回复 支持 反对

举报

shzyd
发表于 2009-6-23 10:50:19 | 显示全部楼层 来自： 中国浙江宁波

画实体☆

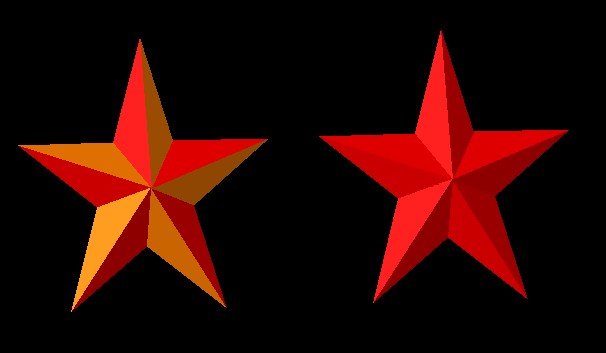

用放样画的是“铁皮”空心五角星。如果用多线命令画个标准菱形，再体拉伸，输入合适的高度和角度，成一个菱椎体，再改变坐标，环形阵列5个，就是真实体五角星了。
回复 支持 反对

举报

czy12
发表于 2009-6-23 19:04:46 | 显示全部楼层 来自： 中国浙江金华
BC!
7 f+ O$ W9 I# g. V( fZC一下.是个好方法.1 c: L8 n  \; ^5 q9 P8 s
方法有很多
1 A- V+ w. L* d9 G# `1 l) ?5 }. ]/ m6 l" |- S. s4 B; G' T' o
典型的实体放样.
回复 支持 反对

举报

jnj1120
发表于 2009-11-5 14:40:57 | 显示全部楼层 来自： 中国浙江杭州

为什么我按步骤画不行呢

请搂主帮我画下```我哪里画的不对```谢谢

五角星.dwg

59.84 KB, 下载次数: 3
回复 支持 反对

举报

lierenlieren
发表于 2010-10-5 17:36:54 | 显示全部楼层 来自： 中国山西忻州
我的头一次就做出来了，第二次就电脑提示“选定横截面的类型无效”, r4 r# o9 c" I# V& i
也不知道是怎么回事　
回复 支持 反对

举报

wupeiqi
发表于 2011-7-31 19:42:44 | 显示全部楼层 来自： 中国江苏苏州
学着画画看，能否成功
回复 支持 反对

举报
