UG5.0剖视图做法

andyjl · 发表于 2009-6-10 07:36:13

您需要登录才可以下载或查看，没有帐号？注册

x

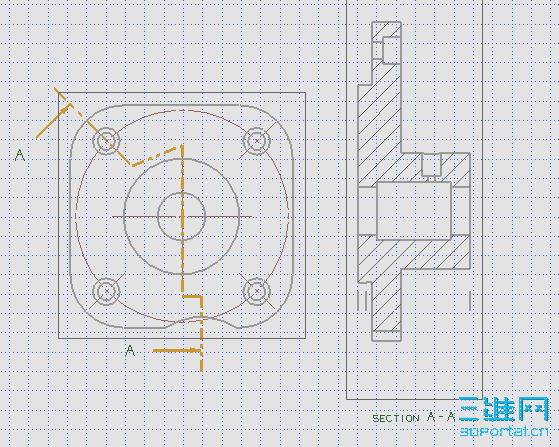

如何在UG5.0里实现如附件中的图稿里剖视图的做法，请大侠们做下并出个教程，最好搞个视频教程。本人在线等，第一个做出者送十G币。附件里有PRT档和图纸图片。

yangmao12345 · 发表于 2009-6-10 15:38:43

顶，怎么没有解决。。。。。。

fsxs · 发表于 2009-6-10 21:41:30

更改一下，谢楼下指出问题。

4.0里做的，提供的prt有点问题。
标注楼主自己标吧

[ 本帖最后由 fsxs 于 2009-6-11 10:49 编辑 ]

yangmao12345 · 发表于 2009-6-11 10:04:11

你看看行不行

andyjl · 发表于 2009-6-11 12:33:21

谢谢大家的支持，可上面两位可能原图没看清楚，最上面的一个转折是个旋转折，下面的才是直转折，而两位上面的转折还是采用啦直转折，。我个人觉得应该是用复合剖才能做出原图的效果来的。大家再研究下吧/

yangmao12345 · 发表于 2009-6-12 15:27:35

怎么没有解决呢，这个论坛里的人解决不了吗

astrokylin · 发表于 2009-6-12 17:47:05

用旋转剖和解题剖两个合成，可以凑出来。

笼里飞 · 发表于 2009-6-12 19:28:12

唉，nx没有复合剖，用其他方式表达吧。
要不手工合成，不过那样意义不大，和acad一样了。

kenpi · 发表于 2009-6-13 12:36:23

在UG先草绘好，再按草绘的剖呀，

yangmao12345 · 发表于 2009-6-13 15:22:29

原帖由 kenpi 于 2009-6-13 12:36 发表 http://www.3dportal.cn/discuz/images/common/back.gif
; D1 s" [- J# G: D' C5 A. V! S在UG先草绘好，再按草绘的剖呀，

上楼的，楼主你有这种剖的方法，能不能拿出来分享一下

wheli123 · 发表于 2009-12-2 11:10:53

试试。。。
