图形没有封闭时,如何寻找出不封闭的位置?

hdw181 · 发表于 2009-6-8 15:18:18

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

图形没有封闭时,如何寻找出不封闭的位置?
CAXA2007 电子图板

[ 本帖最后由 hdw181 于 2009-6-8 15:41 编辑 ]

pjtl · 发表于 2009-6-8 15:33:23

不知LZ说的是不是CAXA实体？
CAXA2007有电子图板与实体，看你提的问题应该是实体吧。
在草图编辑界面中，将鼠标移到要封闭的交点处，出现“红点”的交点，为没有封闭（应该是连接），“白点”为已封闭的交点。

hdw181 · 发表于 2009-6-8 15:40:05

是电子图板!!!

WHC44 · 发表于 2009-6-8 16:23:22

用工具--查询周长，如有断点，则不连续。如果是打剖面线，不好立刻知道，如果线条简单可逐个延伸实验；如果是多意线，那就很麻烦，因为这种线不可编辑其重线断线很多，要么用类似样条线重新拟合，如果懒得拟合，可用曲线段屏蔽掉它

misliu · 发表于 2009-6-8 16:27:10

原帖由 hdw181 于 2009-6-8 15:18 发表 http://www.3dportal.cn/discuz/images/common/back.gif8 F) \7 k" X. D) S8 \% e
图形没有封闭时,如何寻找出不封闭的位置?2 S& D5 b$ ?7 b7 l* Q+ p
CAXA2007 电子图板

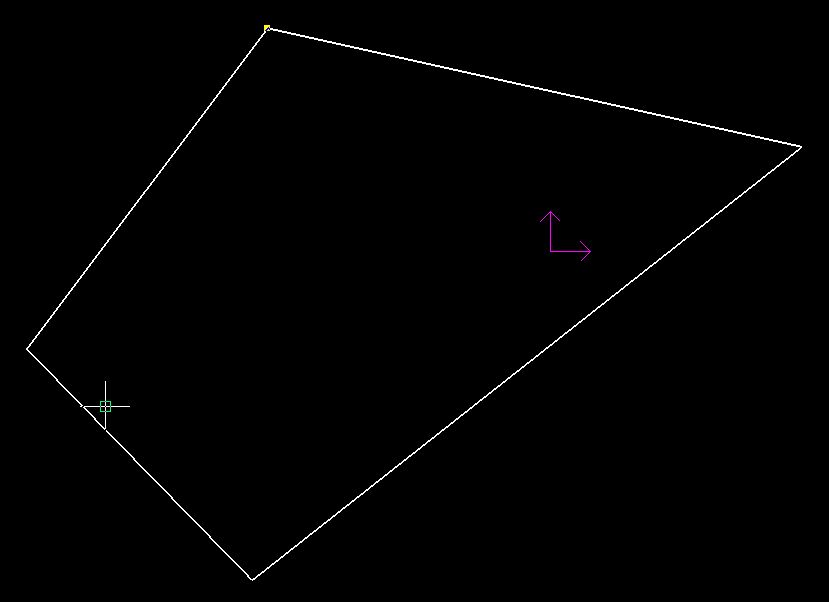

利用面积工具条，可以找到，但只能一处一处的找：
如第二图的黄方点处，是我人为切开的，当有两处以上时，也只是显示一处，然后再利用面积来找下一处。

[ 本帖最后由 misliu 于 2009-6-8 16:29 编辑 ]

280333043 · 发表于 2009-6-8 16:52:11

嘿嘿,这个是我与过,基本都是删了一点然后重画的

pjtl · 发表于 2009-6-8 19:26:29

原帖由 hdw181 于 2009-6-8 15:40 发表 http://www.3dportal.cn/discuz/images/common/back.gif
* ]3 t @% d4 m* o! m) J$ Q# c$ v是电子图板!!!

以后提问题时应该加以注明！！！！

hdw181 · 发表于 2009-6-8 20:51:35

刚试了,对于图形简单的可以找到不封闭点,但是复杂的图形就找不到了!!!

dcf13345191358 · 发表于 2009-6-8 21:41:36

利用倒圆角工具，把半径设置成0，各个线段或圆弧倒角一遍。

cayuer · 发表于 2009-6-9 00:56:39

我感觉还是延长比较好点

popjim · 发表于 2009-6-9 07:49:17

1.做几个直线分割需要封闭的区域逐个进行排查
2.利用尖角过渡功能逐个交线点一遍

YHSKIL · 发表于 2009-6-9 10:14:14

原帖由 dcf13345191358 于 2009-6-8 21:41 发表 http://www.3dportal.cn/discuz/images/common/back.gif
) e- D! U* ]% ]& X% h0 g利用倒圆角工具，把半径设置成0，各个线段或圆弧倒角一遍。

我公司的总工就喜欢这样用，他延伸和修剪都用这个，还是很好用的。
