[CAD]标准椭圆封头上非圆心开孔11°坡口如何建模呢？

imissrain · 发表于 2009-5-25 21:35:03

您需要登录才可以下载或查看，没有帐号？注册

x

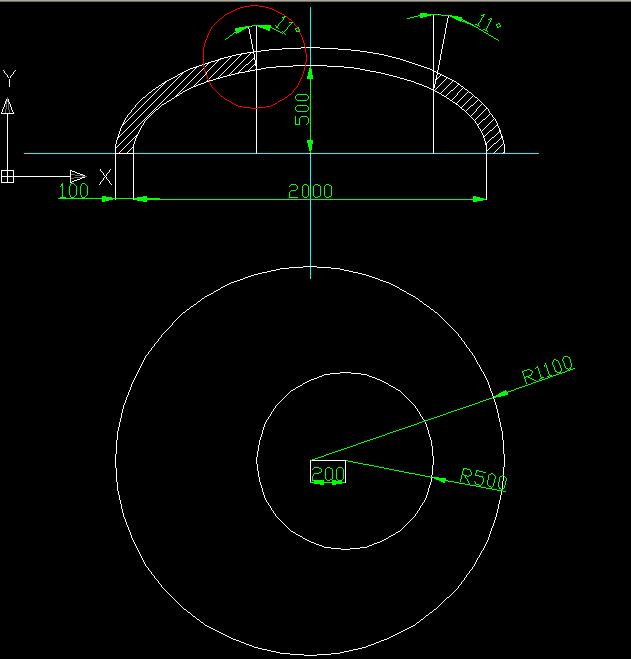

如图所示

圆圈里的11°坡口，无法建模就无法加工啊

请问大家如何建模

[ 本帖最后由 imissrain 于 2009-5-25 21:39 编辑 ]

beyond2009 · 发表于 2009-5-25 23:22:41

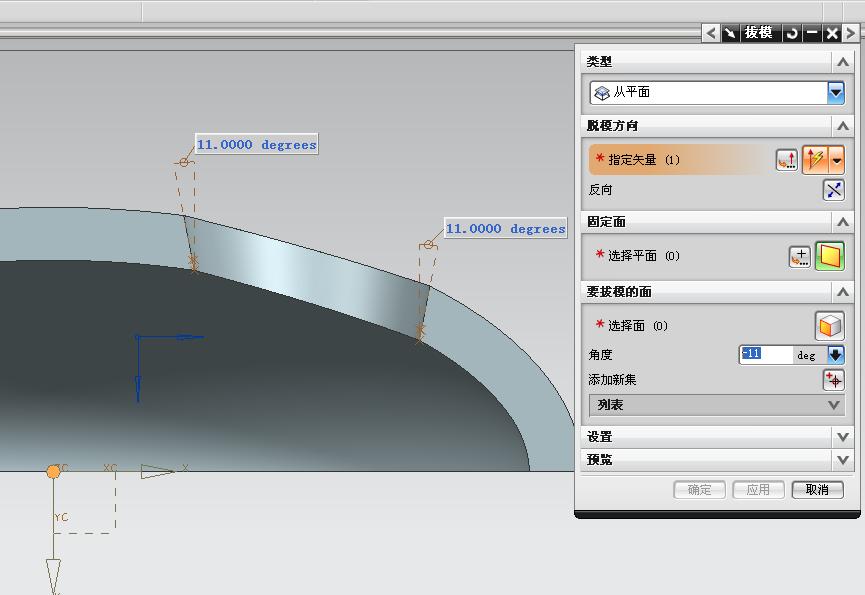

嗯，这个用“倒斜角”不行，用“拨模”就能做出来了。

[ 本帖最后由 beyond2009 于 2009-5-25 23:23 编辑 ]

WHC44 · 发表于 2009-5-26 05:31:40

用腔体命令做一下看看；实在不行就先用投影曲线，拉伸（沿椭球的法向）去料，再用沿线扫略去料；或者做投影曲线，用指纹面，多试试总有办法的

nmgyjl · 发表于 2009-5-26 07:39:26

旋转除料就可以。

lcl8628860 · 发表于 2009-5-26 20:32:29

提示: 作者被禁止或删除内容自动屏蔽

driver · 发表于 2009-5-26 20:55:26

还是用旋转除料好理解一些。

imissrain · 发表于 2009-5-27 05:21:52

旋转切除的办法是错的，因为XY平面是11°，如果旋转切除YZ平面就不是11°的坡口了。

请问2楼的师傅，脱模方向固定面拔模面都选择哪个面呢？没有做出来，谢谢

driver · 发表于 2009-5-27 09:23:49

没看懂楼上的意思。

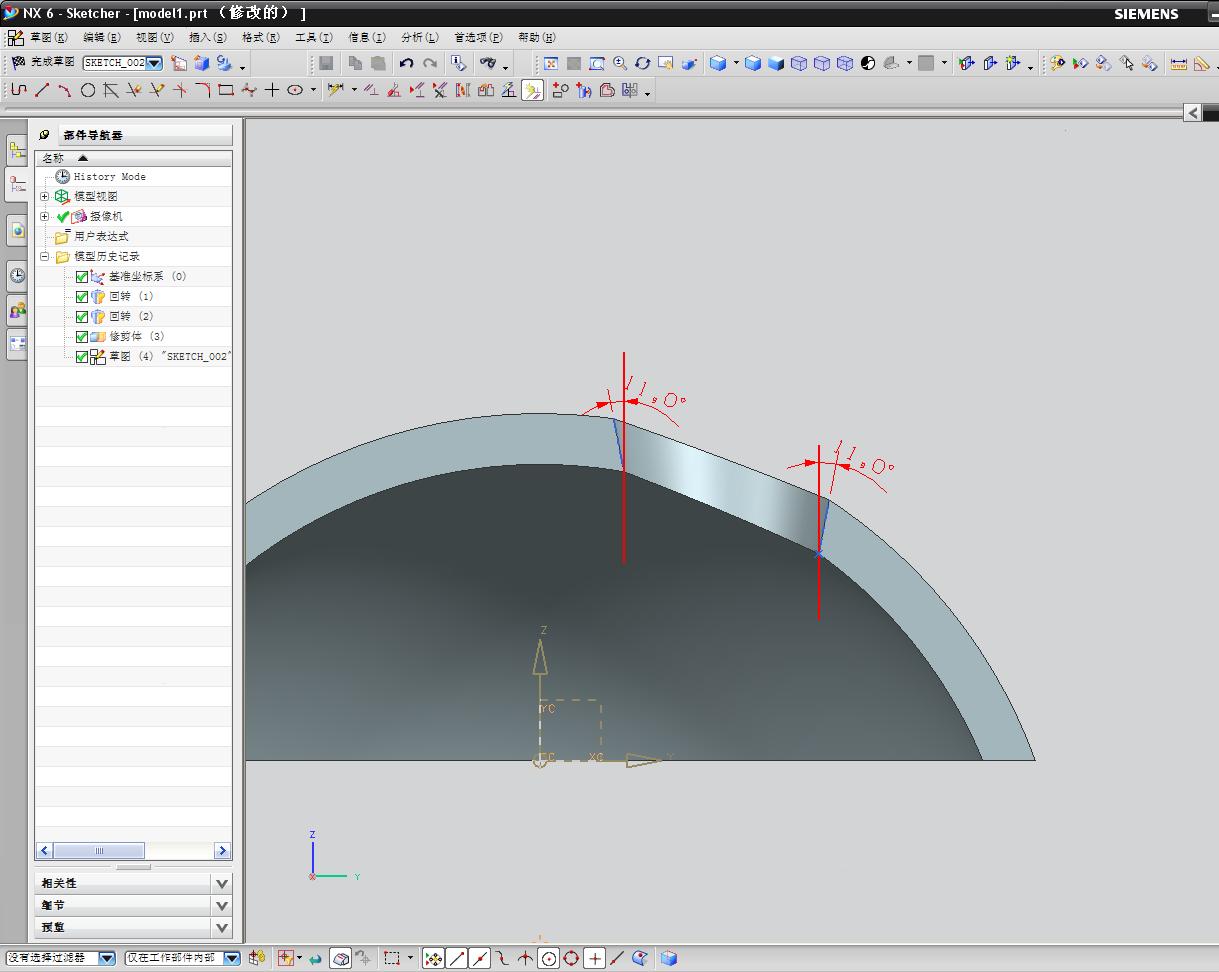

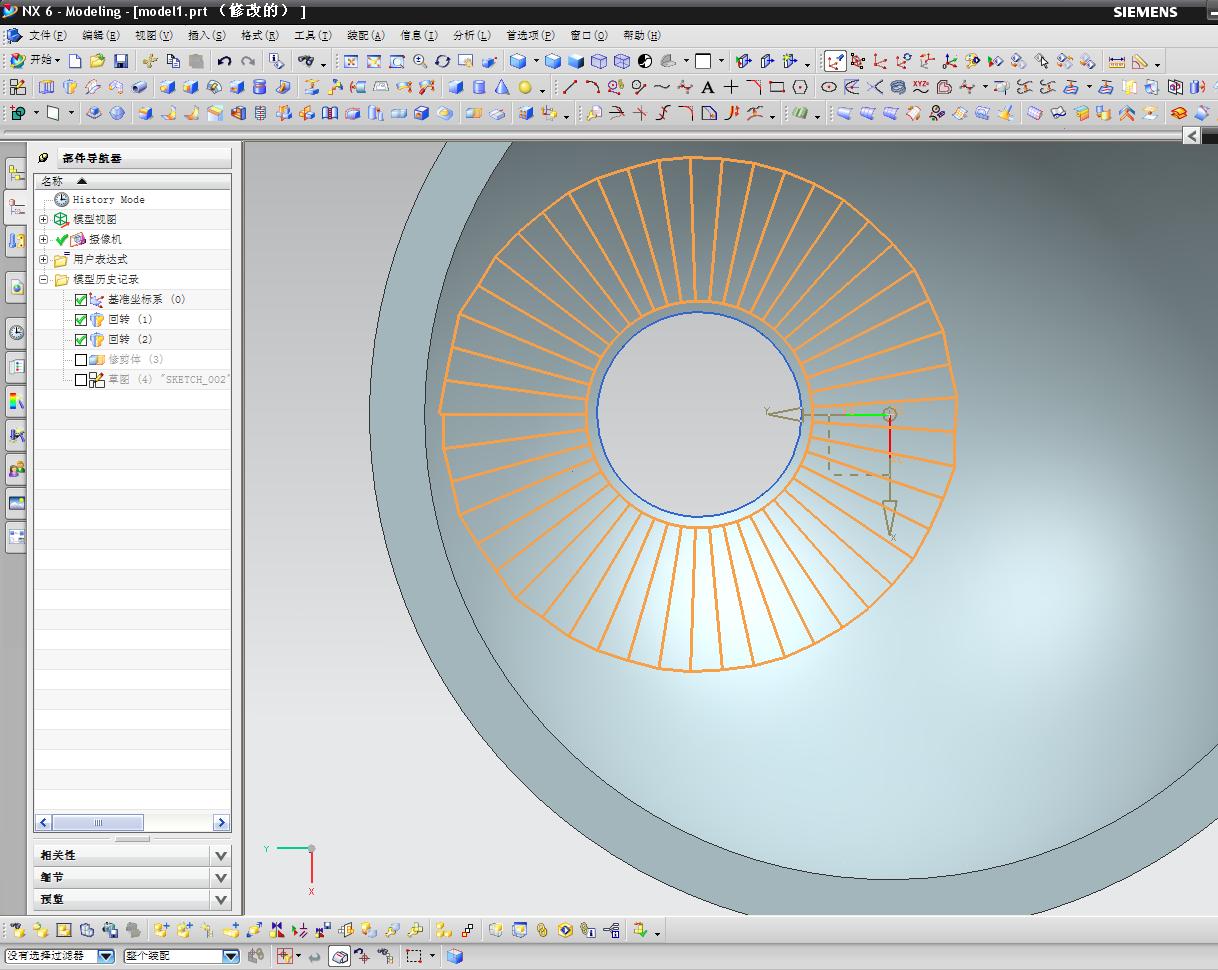

下图是旋转除料的做法，不符合题意么？

driver · 发表于 2009-5-27 16:27:37

确实不是正圆了，有一点偏差

beyond2009 · 发表于 2009-5-31 18:14:00

起始面选择边缘就行，不用非选面！

imissrain · 发表于 2009-7-26 22:03:29

原帖由 beyond2009 于 2009-5-25 23:22 发表 http://www.3dportal.cn/discuz/images/common/back.gif/ E/ r$ m- j& J4 j, e+ ?( r
嗯，这个用“倒斜角”不行，用“拨模”就能做出来了。

请问这三个选项都是点选哪些元素呢？

imissrain · 发表于 2009-7-26 22:26:34

最终结果无论是旋转除料还是脱摸都无法达到精确的目的.....
