[求助] SW08钣金零件能镜像吗

[复制链接]
发表于 2009-5-19 17:01:53 | 显示全部楼层 |阅读模式 来自: 中国浙江温州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

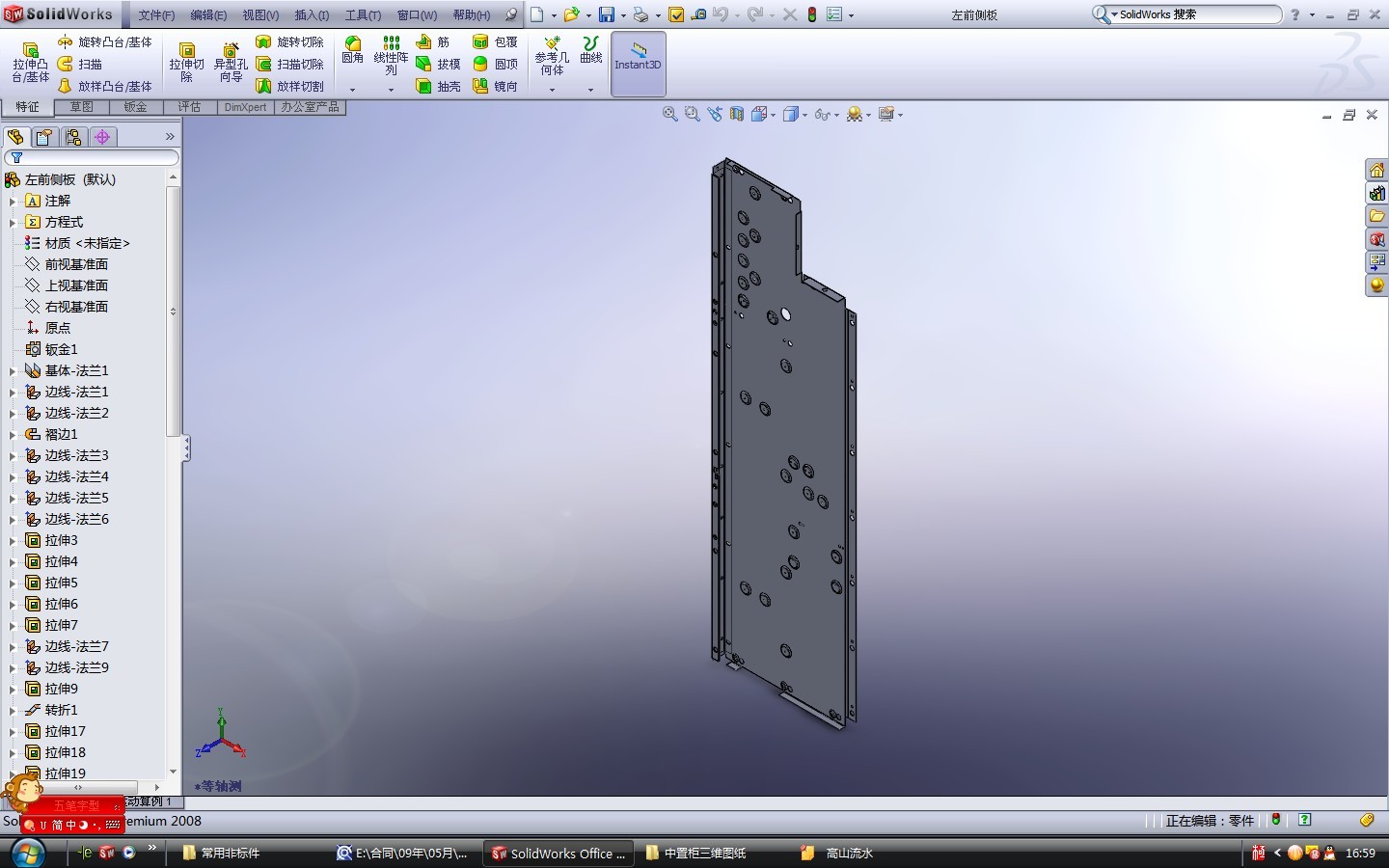

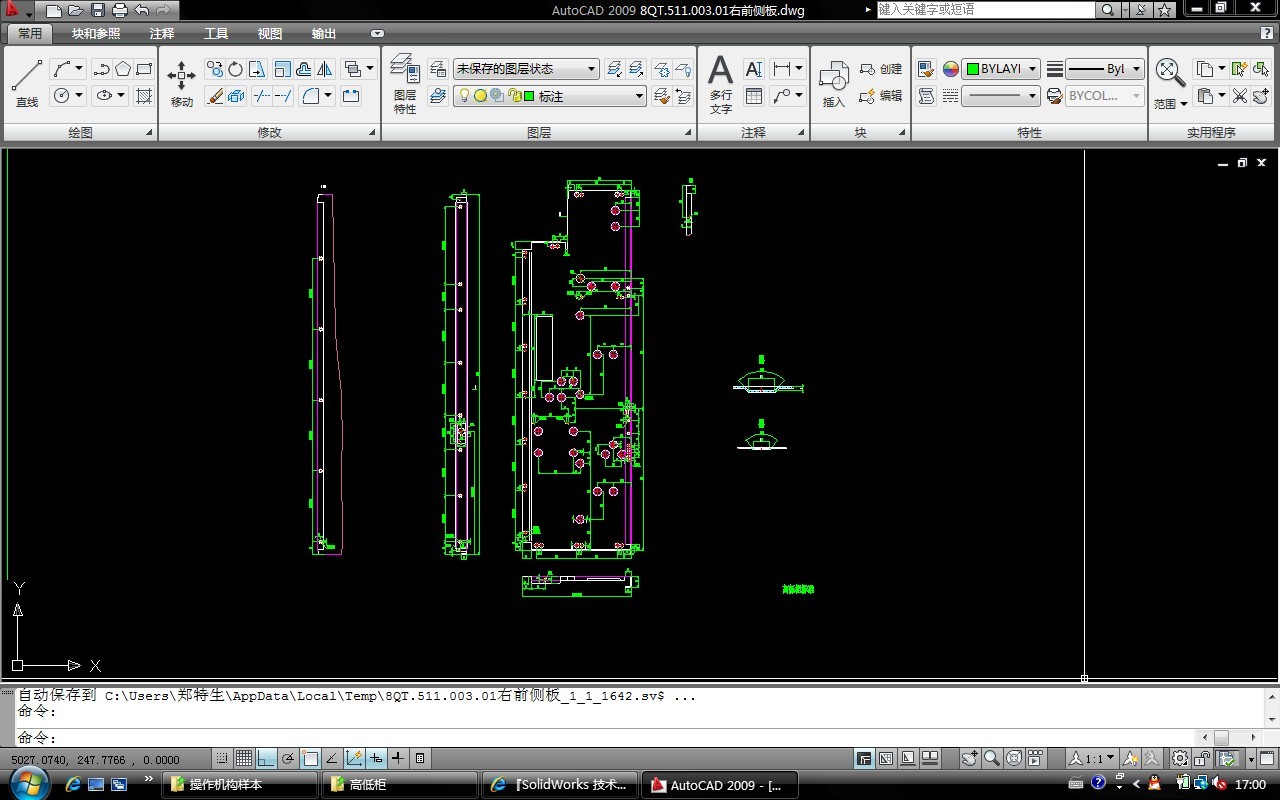

二个钣金件的是对称关系( s# j) m2 P5 e" d6 l) Z- ~
比如下面的左侧板,能不能镜像后变成右侧板

左前侧板.rar

886.77 KB, 下载次数: 56

 楼主| 发表于 2009-5-19 21:54:19 | 显示全部楼层 来自: 中国浙江温州
SW的高手们,快来帮帮我呀
发表于 2009-5-19 23:59:06 | 显示全部楼层 来自: 中国四川成都
不好意思, 我用的是SW2007下载以后打不开。只能给你说一下。做好你的左侧板后,插入一个基准面(输入你的距离),然后以基准面,镜象就OK
 楼主| 发表于 2009-5-20 09:21:41 | 显示全部楼层 来自: 中国浙江温州
钣金实体镜向时只能选择零件自身的一个面为基准面(折弯面与前,上,右视基准面,参考基准面都不可以).而且合并实体是默认的,无法去除0 D8 S: ^7 C$ ^( D& t6 {+ S

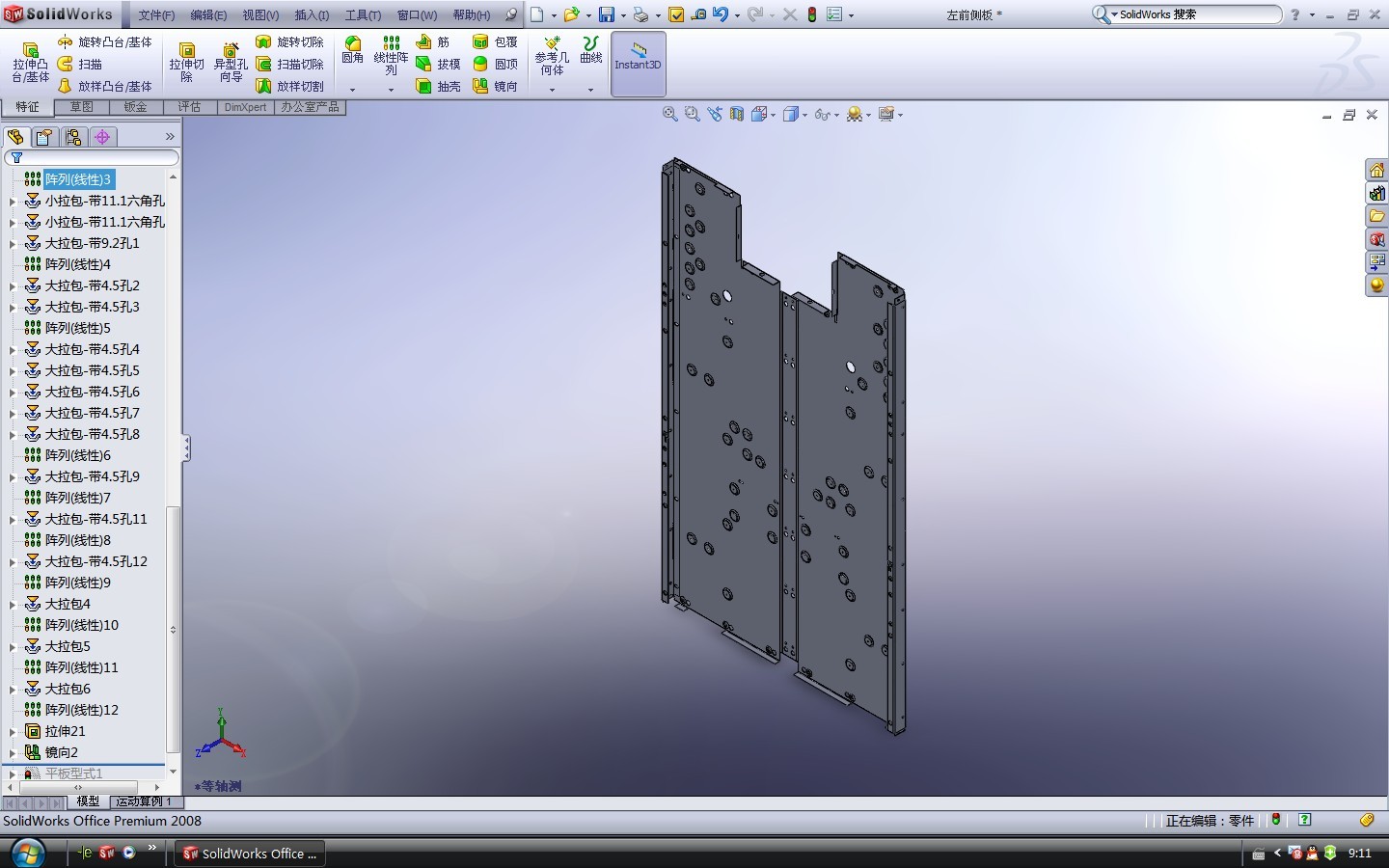

下面图片是镜向后的结果,但这不是我想要的% x6 h. b+ W  b1 p
我要的是镜向后,只有下图右边一部分,即源件不保留,还要能编辑
' x" X) I. z: }! Z3 {; u大侠们有没有好方法呀
2 q$ u  G7 E- a1 Q6 Z! J
! Z$ T. v; E, i6 v[ 本帖最后由 何方 于 2009-5-20 09:24 编辑 ]

左前侧板镜向后.rar

1.65 MB, 下载次数: 8

发表于 2009-5-20 09:44:18 | 显示全部楼层 来自: 中国广东深圳
用一个笨办法:把原文件另存为零件并改名,使其不关联$ n( o, K& M& O+ r. @$ `: i
                            再如LZ镜像后,对左边沿镜像线进行精确切除,剩下的不就是自己想要的?呵呵
 楼主| 发表于 2009-5-20 10:44:24 | 显示全部楼层 来自: 中国浙江温州
这方法试了,可是可以
# x. t( A2 E& ~7 @! a不知道还有没有其它的方法
发表于 2009-5-20 12:01:46 | 显示全部楼层 来自: 中国广东深圳
原帖由 何方 于 2009-5-20 10:44 发表 http://www.3dportal.cn/discuz/images/common/back.gif
8 p! q5 K3 u8 q- F9 L" H+ z! |这方法试了,可是可以8 i4 p1 M+ h1 L7 R- c6 d6 a' X4 Z3 _* x4 a
不知道还有没有其它的方法

2 J4 h$ r' ^. P
- O1 e0 i' L( w0 e2 V镜像后将原来部分切除已经是很简单、快捷的方式了,而且完全可以编辑,楼主还希望达到怎样的效果呢?
 楼主| 发表于 2009-5-20 12:47:23 | 显示全部楼层 来自: 中国浙江温州
原帖由 zzshuang 于 2009-5-20 12:01 发表 http://www.3dportal.cn/discuz/images/common/back.gif
; {, X/ Q: n: P9 _* T  G
' ?" v/ O# o" z1 V9 V! L9 w; K; r$ H4 [6 A' `) T0 i, _- H
镜像后将原来部分切除已经是很简单、快捷的方式了,而且完全可以编辑,楼主还希望达到怎样的效果呢?
" j" m3 o0 u" x' c5 P3 T
5 t: R3 ?9 T. h2 W+ S$ n

- P2 w+ \* E) M$ F因为还是在原来的零件上编辑
发表于 2009-5-20 12:52:27 | 显示全部楼层 来自: 中国北京

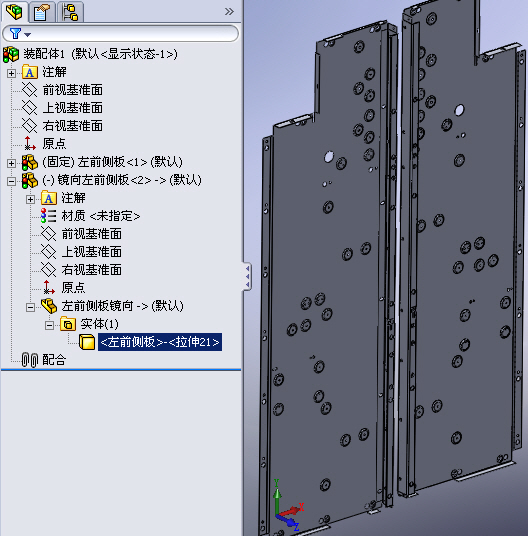

楼主你在装配的时候,用一下镜像就可以了,这样就可以实现左右件的零件了,不过他们是关联的啊,也就是说你改那个原文件的时候,镜像文件也会随之改动的
 楼主| 发表于 2009-5-20 13:14:24 | 显示全部楼层 来自: 中国浙江温州
原帖由 li5jun1 于 2009-5-20 12:52 发表 http://www.3dportal.cn/discuz/images/common/back.gif  S! z; ^5 y2 ^7 t$ g# B
楼主你在装配的时候,用一下镜像就可以了,这样就可以实现左右件的零件了,不过他们是关联的啊,也就是说你改那个原文件的时候,镜像文件也会随之改动的
5 B) p' U1 J: |5 d4 I
, a7 a- D, h; \
谢谢大家的帮助5 c9 j( R( `+ t0 m
如果二个零件完全对称用这种方法是可以的
1 r. ]( K7 ^" r. w: c- v但假如我的二个零件只是折弯边完全对称,里面的一些开孔不是完全对称的,有一部分要进行编辑(编辑也只是里面的孔距尺寸更改,不加其它特征)3 w* q4 [% z) W( @1 b' d" h
要镜向后再编辑生成新的零件用这种方法就行不通了
 楼主| 发表于 2009-5-20 13:21:10 | 显示全部楼层 来自: 中国浙江温州

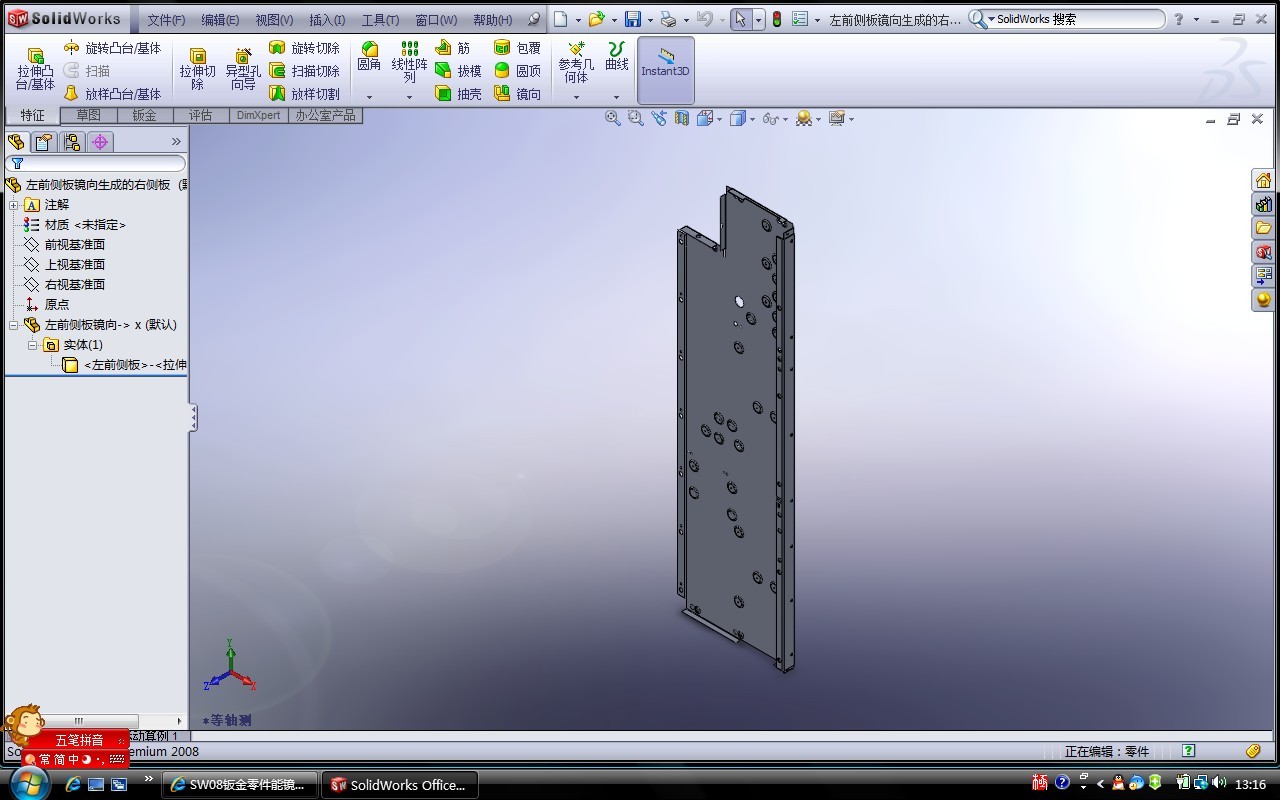

这是用镜向零件命令得到的新零件5 ]2 c5 X. h- t4 ~! f: m
但设计树里面原来的特征全部没有了,所以也不能更改原来特征的一些尺寸(比如一些孔的距离)

左前侧板镜向生成的右侧板.rar

1.05 MB, 下载次数: 5

发表于 2009-5-20 14:00:00 | 显示全部楼层 来自: 中国上海
钣金件不支持多实体,因此想通过镜像做出左右两个板金实体是不行的1 m) {/ \: y* y- U( s3 j3 l5 G# `
在装配体中可以通过镜像得到两个对称形状的实体,镜像后的对称实体尽管可以进行再加工,但不再是板金件。
 楼主| 发表于 2009-5-20 14:24:23 | 显示全部楼层 来自: 中国浙江温州

回复 14# 寂静天花板 的帖子

本来就是二个零件,只是想通过镜向对称的一些特征,再加编辑得到新的零件
- Y& g6 Z  x% H5 F) V像在这里的左侧板.右侧板,二者的折弯完是对称的,只是上面的一些拉伸特征有点化,如果左侧板镜向后,再编里面的草图就可以得到我想要的右侧板,那不是大大的节省了建模时间,像这么复杂的折弯最能体现啦
, d; C* ]) m8 `1 V- O- r7 r. K
[ 本帖最后由 何方 于 2009-5-20 14:35 编辑 ]
发表于 2009-5-20 17:17:33 | 显示全部楼层 来自: 中国广东深圳
那你将零件镜射并切除原来的部分后另存为新零件,然后修改成需要的形状,这样应该可以了吧?
 楼主| 发表于 2009-5-20 21:10:34 | 显示全部楼层 来自: 中国浙江温州

回复 16# zzshuang 的帖子

看来只有这种方法了% n) k) n' D7 \6 r' B9 X
这种方法实际还是切除的那部分上编辑的
发表于 2009-8-27 11:29:00 | 显示全部楼层 来自: 中国浙江衢州
向楼主同行问好! 我也遇到这问题好难解决。
发表于 2010-1-4 15:54:36 | 显示全部楼层 来自: 中国陕西西安
遇到同样的问题了: T/ i3 A) q. P! J7 q
正苦恼着呢
发表于 2010-1-4 21:22:04 | 显示全部楼层 来自: 中国陕西西安
可以直接出镜像零件不必如此麻烦
  E; A. e  Z" [9 ~+ Z% S寂静天花板 发表于 2009-5-20 11:30 http://www.3dportal.cn/discuz/images/common/back.gif
, K  J% g( R' l3 v, _- ]
一切尽在帮助中0 A. D' w9 v6 a( O* o5 Y7 _
问题解决
