[原创] 宏自动编程技巧--分中并自动识别电极长短边

[复制链接]
发表于 2009-4-22 08:33:28 | 显示全部楼层 |阅读模式 来自: 中国上海

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
加工电极时我们习惯把电极的长边沿X轴放置 我这个宏能够自动识别 是用函数的技巧做的9 W5 B2 ?# J# V5 g$ P) B
对于宏自动编程的人来说应该有帮助  这个技巧我整整琢磨三天才想出来的 现共享于大家1 x$ C9 k2 e$ H9 H0 C. J  r
希望大家也别吝啬 多回帖 有问题联系我QQ38703766
: f$ X0 F: ]9 C) n: S
7 `" t  \7 Z; g1 A7 a- [6 s1 q//电极初始状态为顶部向下8 o# E/ X9 {8 J2 Q1 C1 R
//建立毛坯6 b8 u4 r8 x7 g, H) G8 h
FORM BLOCK; X9 W1 s  Q" X+ ^% S) T
UNDRAW BLOCK
( C# K- B  B2 w# B/ REDIT BLOCK ALL UNLOCK: S$ z7 R# U+ W( q; |1 D! O
EDIT BLOCKTYPE BOX
- |; M: K+ Y9 b' @9 p) u3 k6 V" pEDIT BLOCK TOLERANCE 0.01
4 N; p/ I* x/ e! |) x/ WEDIT BLOCK LIMITTYPE MODEL
% S7 i) F( l8 X/ J8 \# s' }) D% y. ZEDIT BLOCK RESETLIMIT 0
# @- W+ d5 y4 p5 qEDIT BLOCK RESET! Y+ ?; o1 n  X* i4 f0 o5 H
EDIT BLOCK XMIN LOCK  x) [! o2 [: t
EDIT BLOCK XMAX LOCK8 N3 X* r$ ^% r% G; V) `
EDIT BLOCK YMIN LOCK
8 v+ @2 E0 p( p) u. PEDIT BLOCK YMAX LOCK+ G% y0 V6 N* E4 B9 `  \7 N, {
EDIT BLOCK ZMIN LOCK* K. d5 ~& {/ K+ f& T
EDIT BLOCK ZMAX LOCK
: O& F5 v* T2 uBLOCK ACCEPT1 `! j1 }; A4 `$ U

+ `. K6 O3 Q6 n3 y  F//电极XY方向分中
% Z2 [  ^6 K: DTRANSFORM RESET TRANSFORM TYPE MOVE TRANSFORM MOVEX( h3 }; J' }4 N: T# k8 h5 B
"-((Block.Limits.XMax-Block.Limits.XMin)/2+Block.Limits.XMin)"
4 G5 @+ |5 @2 n8 ~TRANSFORM MODEL ALL
3 J1 b; C7 l. [) G( B2 g" hTRANSFORM RESET TRANSFORM TYPE MOVE TRANSFORM MOVEY
. c5 F$ J! P( K, ~9 ?4 g  x; s"-((Block.Limits.YMax-Block.Limits.YMin)/2+Block.Limits.YMin)"
, ?- J2 [, G7 e* P4 V3 U( U: j- QTRANSFORM MODEL ALL
! E  s6 _. T/ }5 C3 ^6 S4 t
" Q5 O8 M" y8 P+ j* ^9 m9 R//电极底部为0 (间隙0.15)  t! k* M- q* Q2 r! x2 [7 W  ]
TRANSFORM RESET TRANSFORM TYPE MOVE TRANSFORM MOVEZ
; g0 Y0 k+ N3 Y; O6 ~7 T"-(Block.Limits.ZMin-0.15)"
& Y8 \$ G3 z8 c9 }TRANSFORM MODEL ALL
* j, U: W2 J' j/ ?1 ~- W% o) s+ Y& F* H1 ]/ U; F+ E+ k
//按Y轴翻转180度
# w* b3 l; N( k! E6 t& R3 W8 {TRANSFORM RESET TRANSFORM TYPE ROTATEY TRANSFORM ANGLE: [7 @3 K/ n: q3 C4 M3 E
180+ k/ ]' M. ?* v0 B3 X
TRANSFORM MODEL ALL5 f. Q% x( q4 [

$ D) S2 `7 ^4 w# p//建立毛坯! i0 u% g; S! }! x4 C. D
FORM BLOCK
6 n3 E3 T0 [* L# |" \! XUNDRAW BLOCK
$ A7 e& V; U2 g1 Z/ [EDIT BLOCK ALL UNLOCK
$ M: Z! o1 h6 t# WEDIT BLOCKTYPE BOX* h% t8 U% D6 M0 z# D: r; s  l
EDIT BLOCK TOLERANCE 0.01' L" y" U  ], t7 R' Z9 @2 w, ?( S
EDIT BLOCK LIMITTYPE MODEL, C7 K  _7 k5 X4 }' Q2 s
EDIT BLOCK RESETLIMIT 0
1 L, R3 E! e9 N3 T6 M. dEDIT BLOCK RESET# J5 n) x; |2 L7 Q% P+ V8 X( `: @
EDIT BLOCK XMIN LOCK
4 A* K( q9 I% @9 D# \- iEDIT BLOCK XMAX LOCK
  F9 ~0 l3 E$ k. YEDIT BLOCK YMIN LOCK
" `* h6 v1 @7 B5 gEDIT BLOCK YMAX LOCK  Q' d0 f' i0 s" h* o
EDIT BLOCK ZMIN LOCK' C" O5 I4 y) t$ q1 u3 I& l- ]
EDIT BLOCK ZMAX LOCK# ^% w9 i5 y7 Z- p/ S5 F4 L
BLOCK ACCEPT  Q3 F' P1 s8 \  K% N0 A  X. |

* C: |1 Y1 U" ?//电极长边置于X轴方向  D& X6 m$ \% E. a* |2 E
TRANSFORM RESET TRANSFORM TYPE ROTATEZ TRANSFORM ANGLE6 `" A; n, j1 y* Y  p$ g
"(sign(Block.Limits.YMax-Block.Limits.XMax)+abs(sign(Block.Limits.YMax-Block.Limits.XMax)))*45"
, n( Q2 [1 n9 W$ }5 cTRANSFORM MODEL ALL
/ e  @2 u/ ?1 q! h) d. i3 b; q) O* f0 d0 Q- d" n) g$ Y
//删除毛坯
, x4 Y3 D6 |. X% w/ EFORM BLOCK4 v8 N' F& v5 q# U
UNDRAW BLOCK% A* V: @4 G2 O+ L2 I6 W
EDIT BLOCK ALL UNLOCK
9 P0 Q4 Y2 @' n) vDELETE BLOCK
1 L+ ~) p2 V( X6 A' g# T: }1 KBLOCK ACCEPT
; `& T) i3 g) ~& f; t4 C1 Z; X1 q2 N$ `' H4 F3 m* E4 }
// 全部定向
3 {2 D8 E. @& X6 U# f2 D, O% uEDIT MODEL ALL SELECT ALL/ z: N1 ]3 p% j, G( o
EDIT MODEL ALL ORIENT_NORMALS SELECTED8 S4 A) ^; o$ d! E3 h2 z
EDIT MODEL ALL REVERSE$ y% t. N  Q  j: }5 v
EDIT MODEL ALL DESELECT ALL8 K6 t0 x/ U( W7 u

. Y( Y' V' W* \; Z//轴测图放置
3 E' `( c+ x) U' N) ^1 f% k1 PROTATE TRANSFORM ISO2 VIEWMILL RESIZEVIEW
$ C9 x! C( ^2 {* @$ k; h7 D" X& N* q0 d- i8 P0 x
6 d! y9 k% O" L7 H" [
函数说明http://www.3dportal.cn/discuz/viewthread.php?tid=716023&extra=page%3D1&frombbs=1
  d6 l  \4 K8 a/ ~0 ]3 }
4 c, B8 f* Q' @0 W! n& Z$ T6 C4 z[ 本帖最后由 WHT44 于 2009-4-23 09:23 编辑 ]

电极分中.rar

600 Bytes, 下载次数: 795

评分

参与人数 1三维币 +5 收起 理由
jimmycnc + 5 好资料,感谢您对论坛的支持!

查看全部评分

 楼主| 发表于 2009-4-22 08:37:12 | 显示全部楼层 来自: 中国上海
"//"的意思是宏程序的解释说明 此符号后面的内容在执行时是会被PM忽略的
% a$ p5 m, V& l2 k- F2 e" ?# H. p此宏在8.0 9.0运行没问题 5.5肯定不行 6.0不知; b  O% ?+ E# m5 }% f
# M* k! L  Q! b* l1 Z7 H( k- K( p
[ 本帖最后由 WHT44 于 2009-4-23 07:58 编辑 ]
发表于 2009-4-22 09:55:02 | 显示全部楼层 来自: 中国广东珠海
厉害、高手。 :good
发表于 2009-4-22 10:58:42 | 显示全部楼层 来自: 中国广东江门
9.05测试不通过
 楼主| 发表于 2009-4-22 11:04:04 | 显示全部楼层 来自: 中国上海
只见下载不见回帖 郁闷
 楼主| 发表于 2009-4-22 11:15:11 | 显示全部楼层 来自: 中国上海
原帖由 freeceke 于 2009-4-22 10:58 发表 http://www.3dportal.cn/discuz/images/common/back.gif& j1 s" ~+ r0 o6 Q
9.05测试不通过

0 K" q8 J3 I( e$ F' Z' T' h: M; x7 J
可以啦 我更正过啦 8.0 9.0 都没没问啦
发表于 2009-4-22 13:04:50 | 显示全部楼层 来自: 中国广东珠海
能不能搞个相对坐标摆正的   并不是移动模型呀
发表于 2009-4-22 13:12:38 | 显示全部楼层 来自: 中国山东烟台
支持楼主 支持创新
 楼主| 发表于 2009-4-22 13:52:11 | 显示全部楼层 来自: 中国上海
原帖由 00000041 于 2009-4-22 13:04 发表 http://www.3dportal.cn/discuz/images/common/back.gif
* f9 x+ o5 |# f2 y% p能不能搞个相对坐标摆正的   并不是移动模型呀

0 o, i3 r3 X) c) F# O+ M2 A/ N' B8 V/ p! K0 a7 m8 {! C
你意思是建立用户坐标吗  那样的宏更简单啦
发表于 2009-4-22 14:54:02 | 显示全部楼层 来自: 中国浙江宁波
好东西!!!!!顶!!!!!
发表于 2009-4-22 14:55:20 | 显示全部楼层 来自: 中国广东东莞
谢谢分享。
发表于 2009-4-22 15:16:09 | 显示全部楼层 来自: 中国广东江门
原帖由 WHT44 于 2009-4-22 13:52 发表 http://www.3dportal.cn/discuz/images/common/back.gif' B' h- [7 O2 A' V, M- H

3 u3 V2 j% H1 [! T  J4 Y; p* E: m1 }: g4 z6 E8 l
你意思是建立用户坐标吗  那样的宏更简单啦

9 H2 T- @% H! Q8 p* C- D1 w. @% p& l* I( P8 `

0 M+ y. p4 b. z" n7 g这个我们不懂,那麻烦你再做出来啦!!
发表于 2009-4-22 15:21:10 | 显示全部楼层 来自: 中国浙江宁波
楼主再辛苦辛苦,上传一个用建立用户坐标系的工件分中宏。
发表于 2009-4-22 16:10:53 | 显示全部楼层 来自: 中国广东东莞
好东西,习学习学。
; }$ K* _; e. n) l/ I/ h: P, l
$ w# W0 W7 y# _: x谢谢楼主
发表于 2009-4-22 16:16:56 | 显示全部楼层 来自: 中国广西玉林
,先试试才知道
发表于 2009-4-22 17:07:29 | 显示全部楼层 来自: 中国广东中山
好东西/谢谢楼主
发表于 2009-4-22 22:03:01 | 显示全部楼层 来自: 中国广东深圳
刚试用过,不错!
+ T1 ~/ ?7 b' z  \7 A6 P: R9 N2 [1 s& Q8 G- S
顶起来!
发表于 2009-4-22 22:54:48 | 显示全部楼层 来自: 中国广东广州
好啊  真是高手   谢谢分享!
发表于 2009-4-23 00:00:54 | 显示全部楼层 来自: 中国广东深圳
传说中的高手!!!佩服
发表于 2009-4-23 01:29:15 | 显示全部楼层 来自: 中国广东深圳
不知5.5能不能运行
发表于 2009-4-23 01:51:21 | 显示全部楼层 来自: 中国广东东莞

呵在6。0运行不了

在6。0不行哦
发表于 2009-4-23 09:52:58 | 显示全部楼层 来自: 中国广东珠海

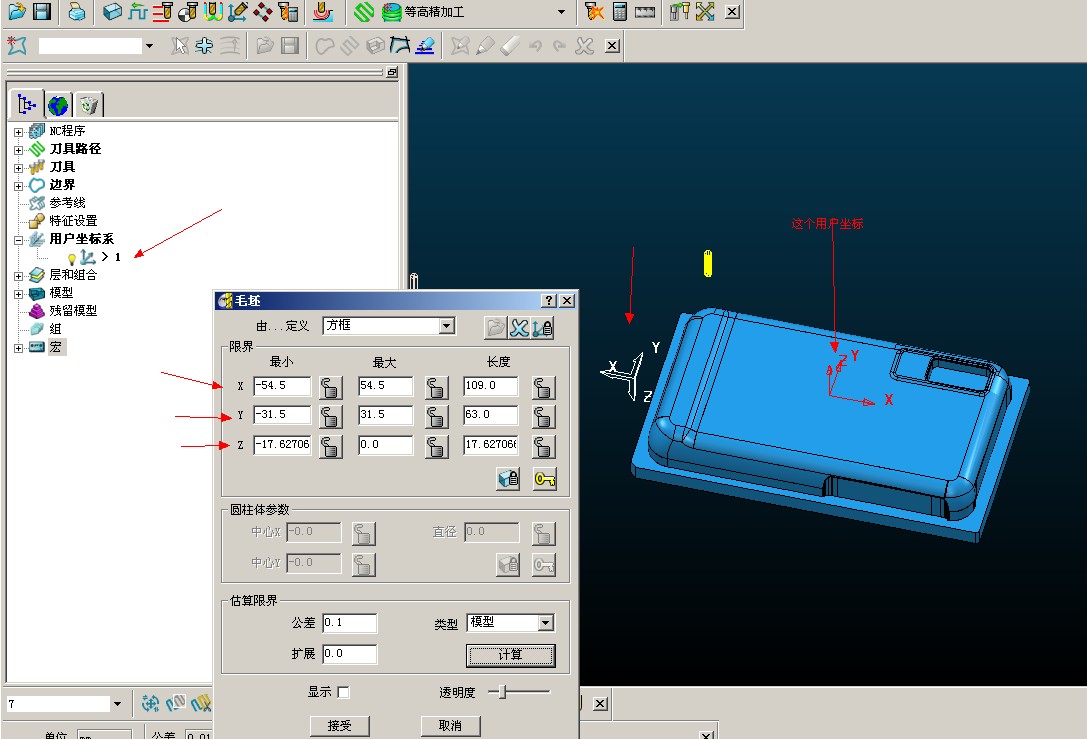

请看图片!~~~~~/ z) B4 m' A4 K; N5 Y/ c9 R* [
9 [, J7 d: \* |% X
[ 本帖最后由 00000041 于 2009-4-23 09:54 编辑 ]
 楼主| 发表于 2009-4-23 11:25:40 | 显示全部楼层 来自: 中国上海

回复 22# 00000041 的帖子

图形初始状态 电极头部向下+ O* v2 r1 ^, c

+ h, Y/ {7 K3 {7 }% U& _//qq38703766! t" ~& u' b3 z# k2 \5 g7 _
DEACTIVATE WORKPLANE
* h# m9 V6 ?7 MFORM BLOCK
0 q/ F) D) j8 `UNDRAW BLOCK3 J4 k  x3 m1 o) J7 w' j2 j, h( C
EDIT BLOCK ALL UNLOCK0 t% ~! J- n" I( }  _
EDIT BLOCKTYPE BOX- k* ?0 G- ?* O/ ~" h6 G
EDIT BLOCK TOLERANCE 0.01
% J. R; L8 Z& x% e1 uEDIT BLOCK LIMITTYPE MODEL6 b9 N- F  {, o$ F! J) e3 f0 `
EDIT BLOCK RESETLIMIT 0; Z$ E1 V1 I) j$ }8 W
EDIT BLOCK RESET
& u& t; E6 _' q9 k0 O, pEDIT BLOCK XMIN LOCK
+ G2 R3 }1 h6 [EDIT BLOCK XMAX LOCK' c1 I! {1 g) p
EDIT BLOCK YMIN LOCK2 g8 R5 w* k8 U. I2 K
EDIT BLOCK YMAX LOCK
4 G! G6 [( o5 G7 J, e2 {2 T1 cEDIT BLOCK ZMIN LOCK
  N) j) v% t4 g/ fEDIT BLOCK ZMAX LOCK8 s  O: D1 f' L6 x
BLOCK ACCEPT
0 }( @7 {1 S. e, V: D! c" U' oDELETE WORKPLANE "UserWorkplane"
' _8 o( j  Q/ `2 `2 z, s  G' ?+ dCREATE WORKPLANE "UserWorkplane" YES FORM WPEDIT- }% h" V8 a: G" `! a) \
EDIT WORKPLANE "UserWorkplane" X "(Block.Limits.XMax-Block.Limits.XMin)/2+Block.Limits.XMin"$ B0 w. v+ N& W( I! h0 _8 n' x
EDIT WORKPLANE "UserWorkplane" Y "(Block.Limits.YMax-Block.Limits.YMin)/2+Block.Limits.YMin"9 I7 I1 k9 u  |- M! u
EDIT WORKPLANE "UserWorkplane" Z "Block.Limits.ZMin-0.15"9 i* a- I7 r' O! ]  {" @  G/ [
TRANSFORM MOVE "0"9 o- o# i, W; \5 O0 }6 e+ X& A# o
TRANSFORM ANGLE "0"( ~$ t3 @) {7 x2 v+ q0 }
WPEDIT ACCEPT
& d4 v8 _% Z" n$ ?. f0 I# C; WACTIVATE WORKPLANE "UserWorkplane"
7 D% Q' o5 r4 A2 ~0 F) e8 P4 {FORM BLOCK9 a% F, h1 p% V1 Y1 g+ Z
UNDRAW BLOCK# S" J" B  T, w6 U! l
EDIT BLOCK ALL UNLOCK
; G; E) i2 ~/ o  u9 ?EDIT BLOCKTYPE BOX
. J9 R( E- z  n* k$ c1 |EDIT BLOCK TOLERANCE 0.01
% q0 C6 z$ p2 C' S  s' |3 w/ h2 ~0 xEDIT BLOCK LIMITTYPE MODEL" q) s" }/ O, M  ?5 _
EDIT BLOCK RESETLIMIT 0& j4 p7 w' Z6 o/ ]3 C2 W' l, c
EDIT BLOCK RESET5 T" g  ]8 v3 P, v  ~+ ^0 B
EDIT BLOCK XMIN LOCK
9 `2 R; X  F* ^- E! E, O, w; pEDIT BLOCK XMAX LOCK' S) D5 b. c) w2 T" w# M; u
EDIT BLOCK YMIN LOCK& v; R( Z; S0 [# ^
EDIT BLOCK YMAX LOCK' T- M2 R0 e+ j. p
EDIT BLOCK ZMIN LOCK
" H5 z: [( v1 w" lEDIT BLOCK ZMAX LOCK
, Y2 Y: z( o7 OBLOCK ACCEPT
  ]( q5 g0 p$ v) F; P2 k. F+ ATRANSFORM ANGLE "180"
$ Y9 N4 g$ O& MTRANSFORM TYPE ROTATEY TRANSFORM WORKPLANE "UserWorkplane"( g! j7 Z) |. w. ^- b9 |
TRANSFORM ANGLE "(sign(Block.Limits.YMax-Block.Limits.XMax)+abs(sign(Block.Limits.YMax-Block.Limits.XMax)))*45"
$ V$ L4 N2 M2 Z$ e9 b, lTRANSFORM TYPE ROTATEZ TRANSFORM WORKPLANE "UserWorkplane"* N: z$ h6 R) ?& M
FORM BLOCK
& U- [( c% @( Q  I: j. oUNDRAW BLOCK
. I: |9 K8 {) z3 nEDIT BLOCK ALL UNLOCK6 }. h- U7 }- D0 a' P
DELETE BLOCK
7 n$ z+ @( E2 ]; i, A4 z$ u; l8 zBLOCK ACCEPT0 ~- {' ]1 h- S  }$ m4 j
EDIT MODEL ALL SELECT ALL
( f1 `2 ?2 ?! K0 O: t9 k4 wEDIT MODEL ALL ORIENT_NORMALS SELECTED# `8 N! \- H* z( F0 b6 f  \
EDIT MODEL ALL REVERSE# k6 n8 [( k# ?8 Q) l
EDIT MODEL ALL DESELECT ALL
  V  r/ _& w6 j( ^% O9 T0 I& bROTATE TRANSFORM ISO2 VIEWMILL RESIZEVIEW' z1 \1 B  R, u) V; o2 J. e% P& d$ A

" h& R6 d3 r- r3 ^7 z: O( Q/ q6 ~[ 本帖最后由 WHT44 于 2009-4-23 11:27 编辑 ]
发表于 2009-4-23 11:30:44 | 显示全部楼层 来自: 中国江苏徐州
不论行不行,先支持一个
发表于 2009-4-23 19:30:17 | 显示全部楼层 来自: 中国天津
谢谢了又学一招
