外形为圆弧的顶点尺寸如何标注

wzcad2 · 发表于 2009-4-21 18:44:33

您需要登录才可以下载或查看，没有帐号？注册

x

在SW工程图标时经常会遇到一些外形为圆弧的外形工件标注尺寸，总是标不上，请各位大师门帮忙，
以下附件是我的一列子，想将高度尺寸50改为总高度90如何改过来呢？

pss0902 · 发表于 2009-4-21 18:55:17

原帖由 寂静天花板 于 2009-4-21 18:49 发表 http://www.3dportal.cn/discuz/images/common/back.gif8 V, u* E! J6 g7 y# L- t: B
按Shift键。

楼上的你说明白点啊，选到圆弧对象时摁Shift键，当然也有不管用的时候，不行，删掉重来，重复几次肯定ok了。

阿牛2005 · 发表于 2009-4-21 19:51:44

可以的。

kevin_pcac · 发表于 2009-4-22 04:11:40

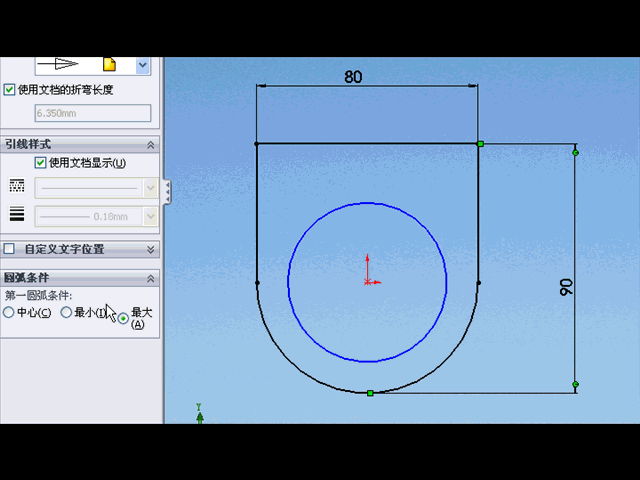

沒記錯的話先按著shift鍵點選直線及圓弧，就繪出現樓主需要的尺寸標註！

songzheng · 发表于 2010-10-19 10:25:59

非常感谢！
