也谈弧线弹簧的画法

一枕清风vs

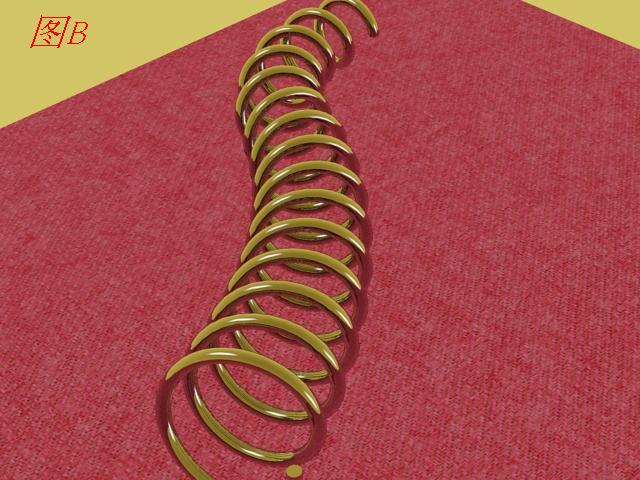

我是CAD三维菜鸟，来论坛获益颇多，借鉴唐老师的画法，斗胆谈谈弧线弹簧自己的画法（ACAD2008)，给像我这样的初学者一点参考。闲话少叙，见以下实例（图A、图B）。
2 o/ S' c, u3 ~4 T6 I" ^# P
环形弹簧（图A）做法1.

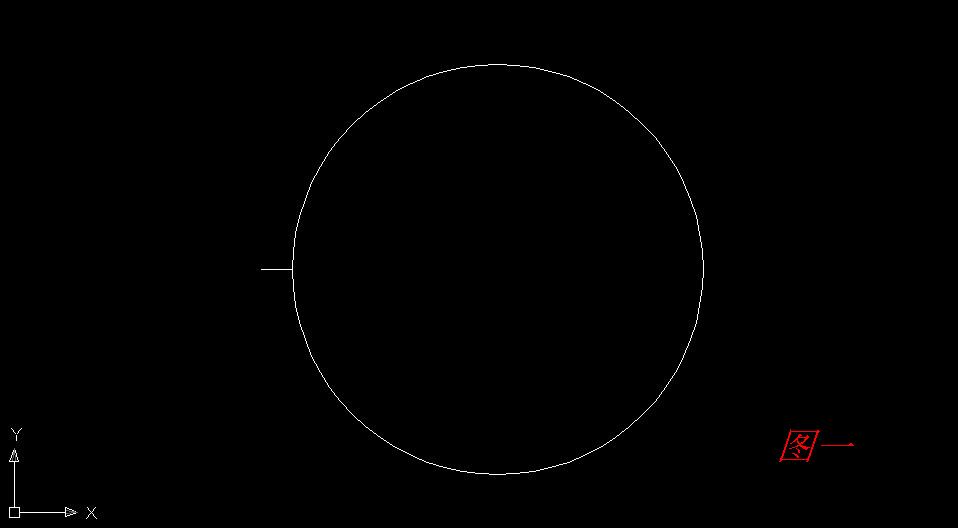

一、 在俯视图画一圆与一线段（见图一）。
7 w% D, L3 k% X" ~6 e

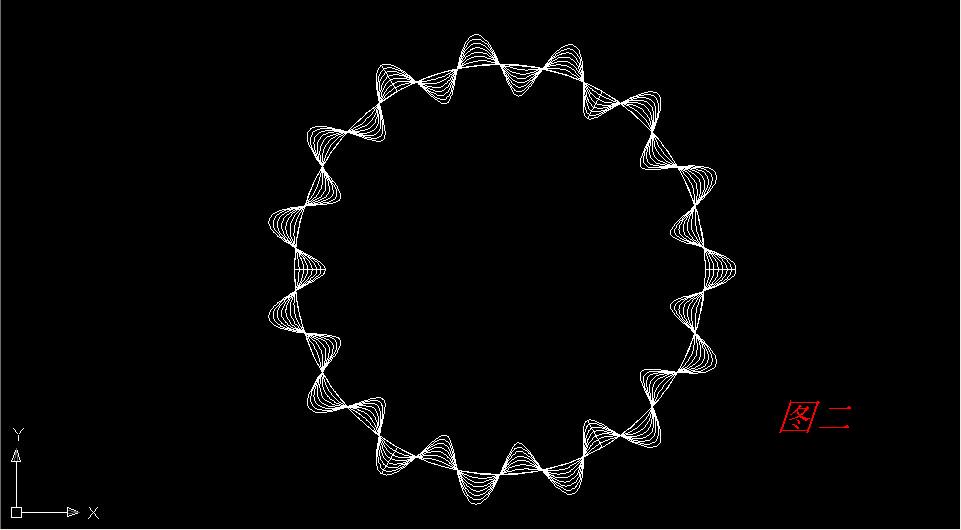

! U3 @) I4 F/ M6 X* G二、用扫掠命令，扫掠对象选短线段，再输入扭曲（T)的数值5400（5400度也就是15圈），最后扫掠路径选圆，结果见图二。
+ p1 V% H4 m+ w4 b7 ^! Z
" e5 H& z3 L' g1 C9 R

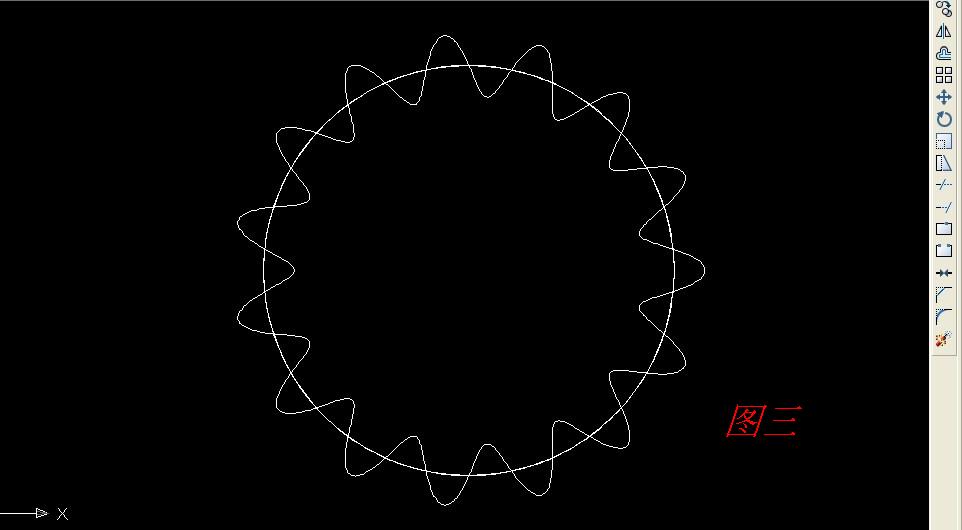

# N9 C6 G+ x* H# K 三、用分解命令把图形分解，结果见图三。

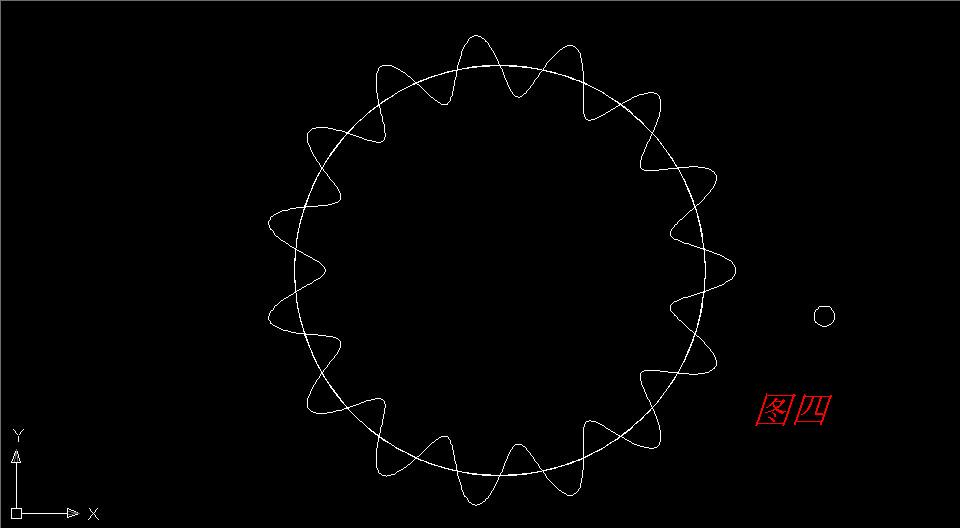

四、获得螺旋线后，再画一小圆，再次用扫掠命令，见图四。

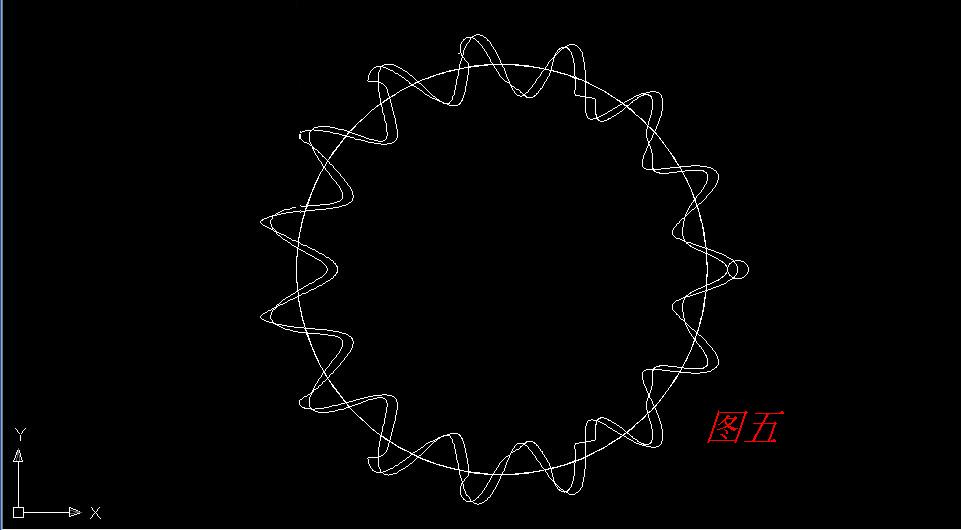

% s, N& }) z& h, o3 O. r0 q 五、扫掠对象选小圆，扫掠路径选螺旋线，结果见图五。
4 e" @7 b" b2 B: c- b: A! F

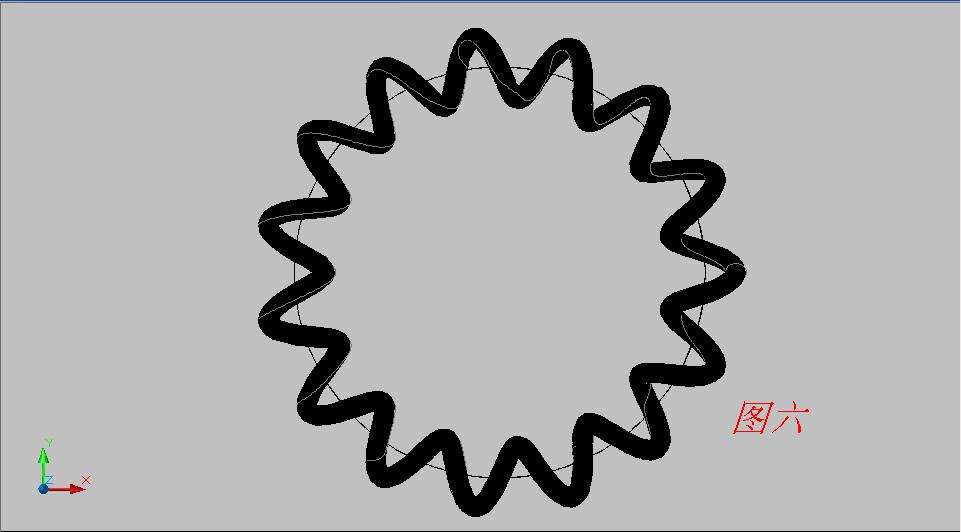

六、视觉样式选真实（见图六）。
: h' p+ K" X0 d' ^: k+ Q8 n1 J

一枕清风vs

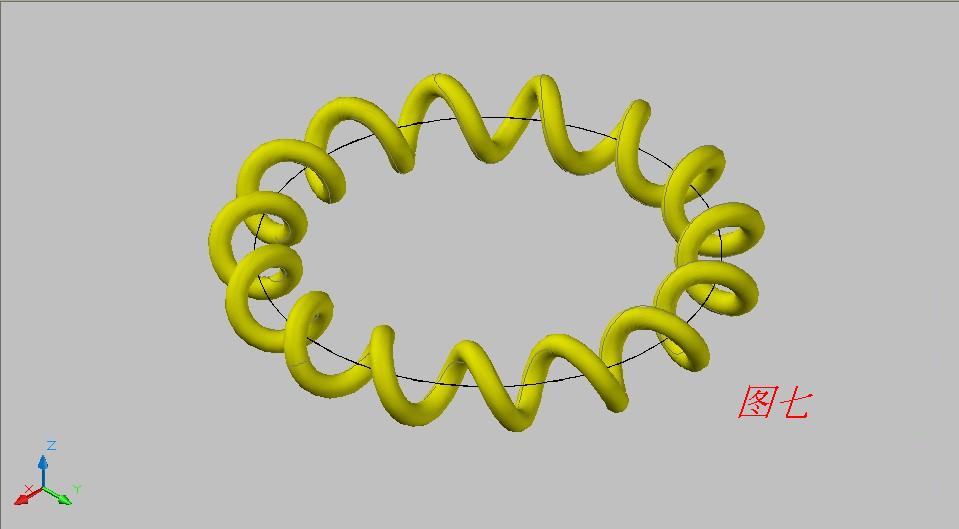

七、改变颜色，做法1完成。
3 n, M8 t; f  Q& j+ `' m, d$ e! S
环形弹簧做法2.

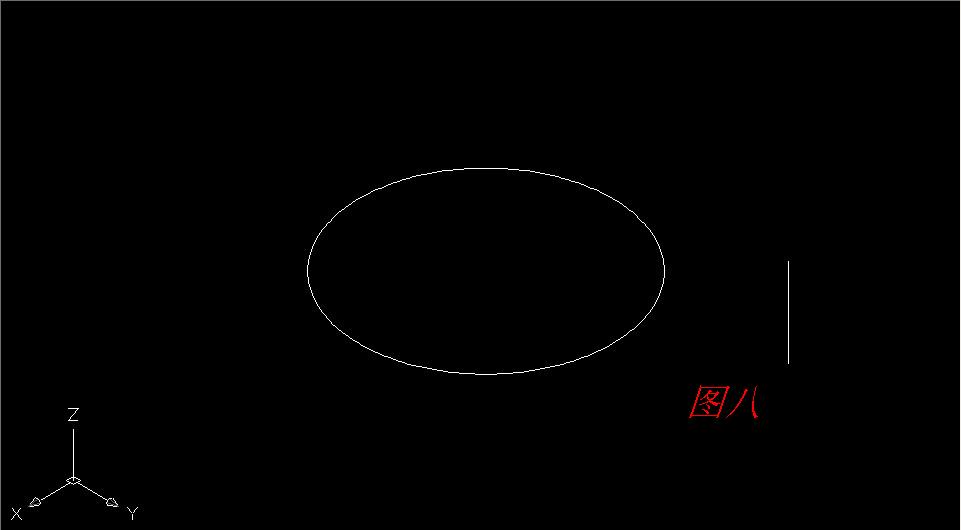

1 x1 z  u5 h* e3 m+ M) x 八、也画一圆与一线段，不过线段是垂直于X、Y平面的（见图八）。
$ A! }  T+ a  E. Y1 e

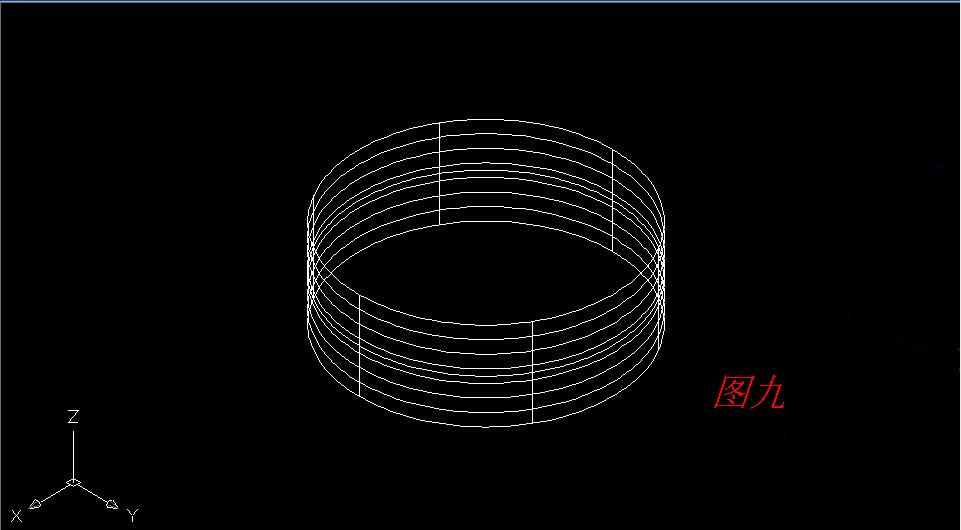

, f0 R8 V1 U! ^- j+ K: e2 g3 f) @& Y九、用扫掠命令，扫掠对象选短线段，扫掠路径选圆，结果见图九。

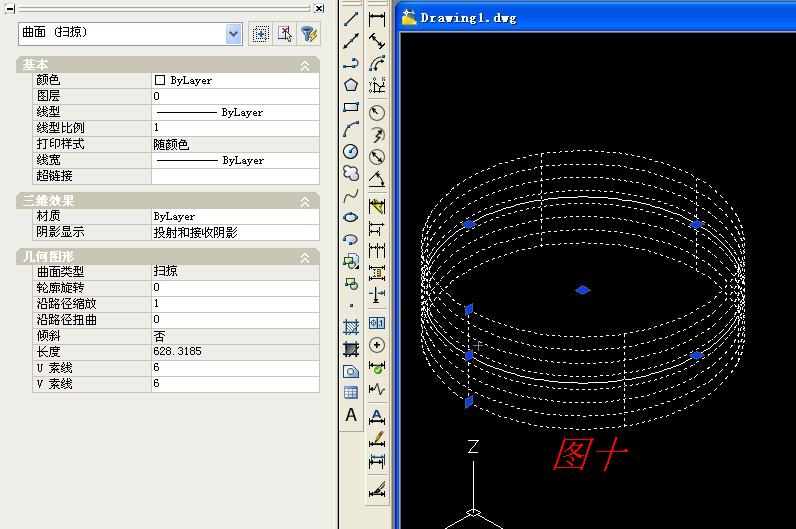

十、双击柱形曲面，弹出对象特性面板，见图十。
4 |7 @6 y, r# ~4 {. ?

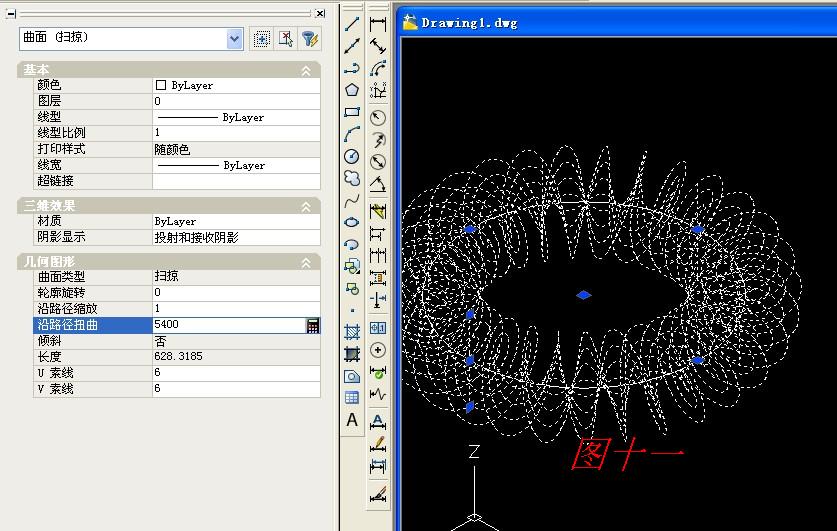

1 r/ q5 m/ `4 [) o7 Q9 S/ M7 h' A 十一、在对象特性面板沿路径扭曲右边的空格中填入数值5400，生成结果见图十一。

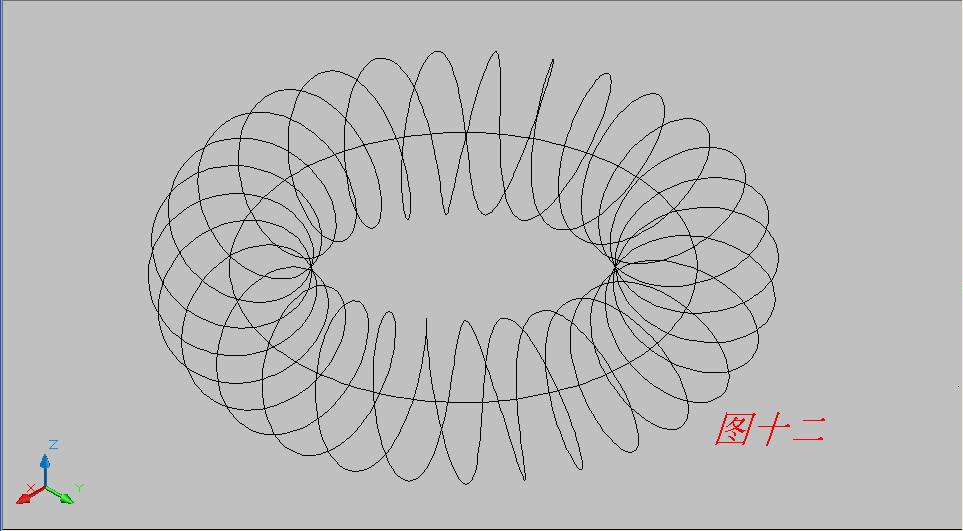

十二、用分解命令把图形分解，结果见图十二，生成两螺旋线。
) O) s0 R- q- Q$ m* S* o5 n8 C

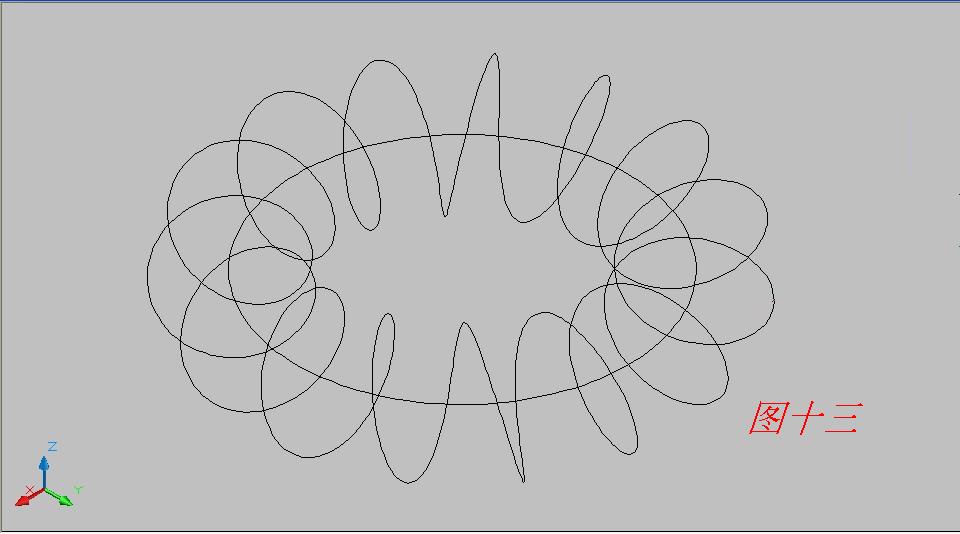

十三、删除其中一个环形螺旋线，结果见图十三。

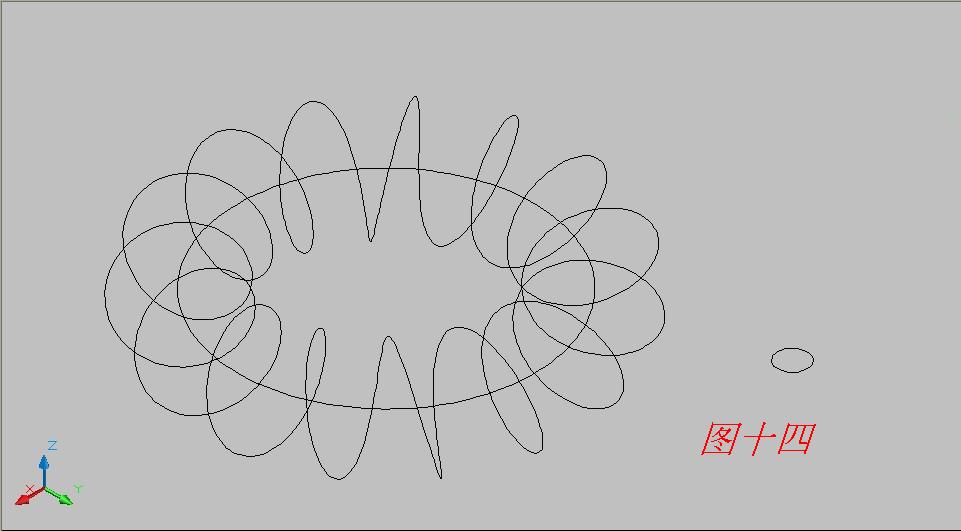

$ B1 J9 J- d2 {) A 十四、画一小圆，用扫略命令，扫掠对象选小圆，扫掠路径选环形螺旋线，见图十四。
) m; m5 ^% u" D8 O$ t, Q' f* {

一枕清风vs

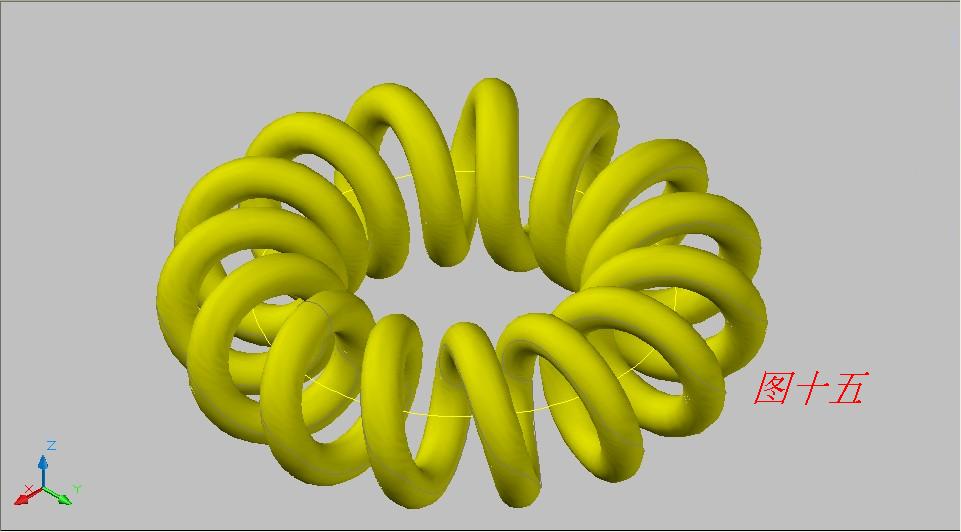

十五、改变颜色，做法2完成。

弧线弹簧的做法。

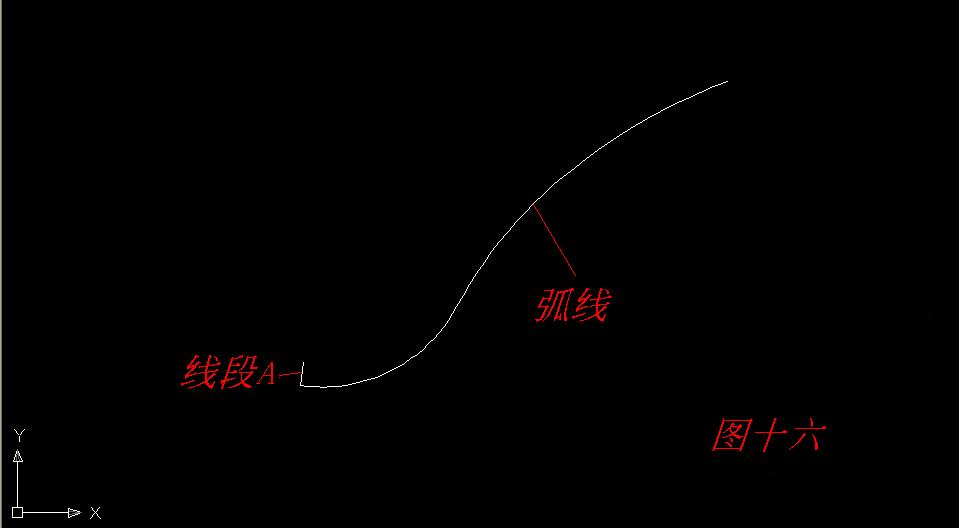

5 w- b% z- x5 u8 X% @ 十六、画弧形与线段A，线段A的延长线经过邻近圆弧的圆心，见图十六。

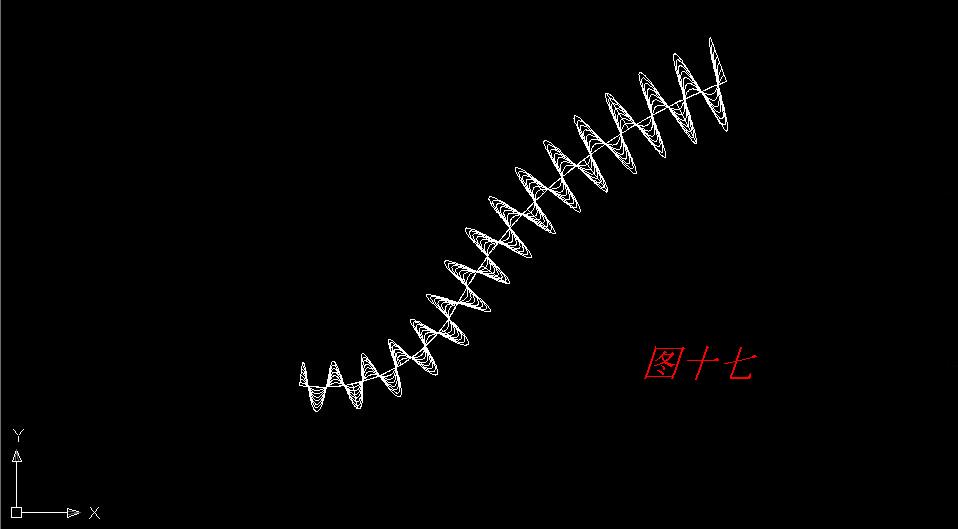

9 R6 H9 o# H( v9 L. x, G十七、用扫掠命令，扫掠对象选短线段，输入扭曲（T)的数值5400（5400度也就是15圈），再输入比例（S)的数值2，扫掠路径选 弧形线，生成结果见图十七。
2 S' d  \# I( L3 W# i3 s+ a: }

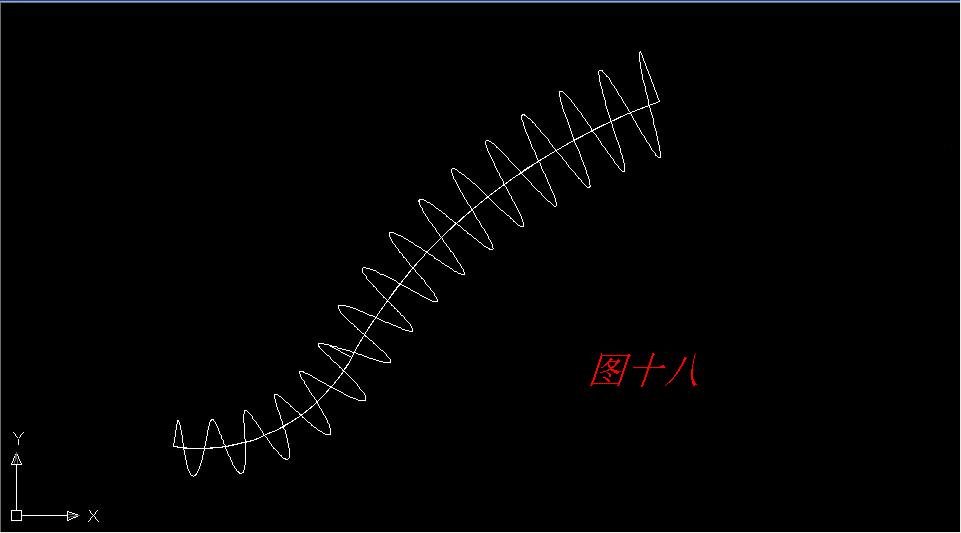

: Y# {" X9 j, e! k- E; \" |十八、多次用分解命令把图形分解，结果见图十八。

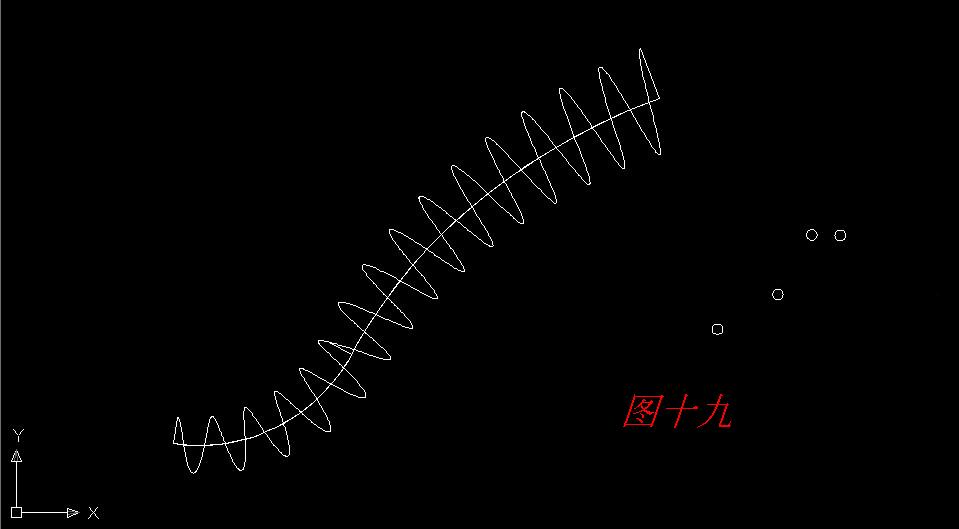

十九、在渐缩弧形螺旋线画一小圆并复制几个，见图十九。

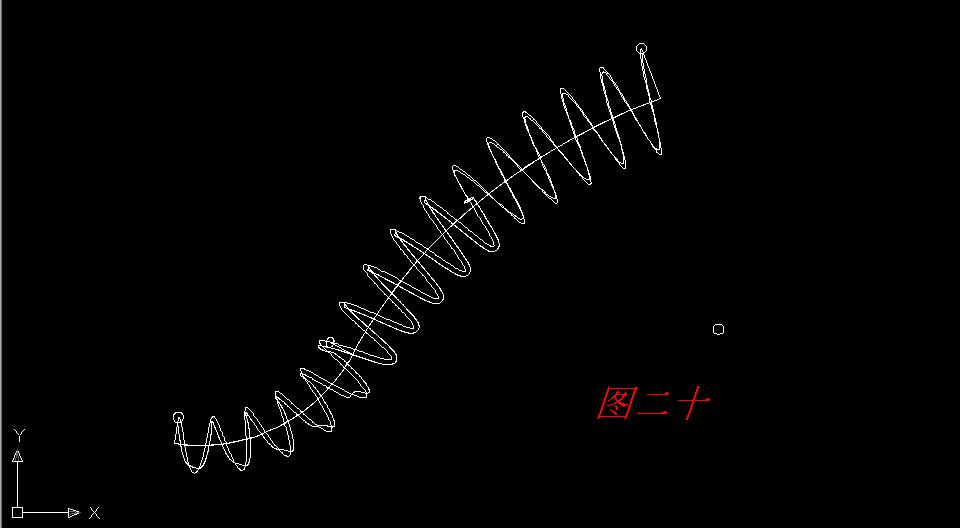

8 r- F) `: I8 b2 t6 W7 w* W 二十、用扫掠命令，结果见图二十。
3 i0 ?' s% `8 z. X$ k& m

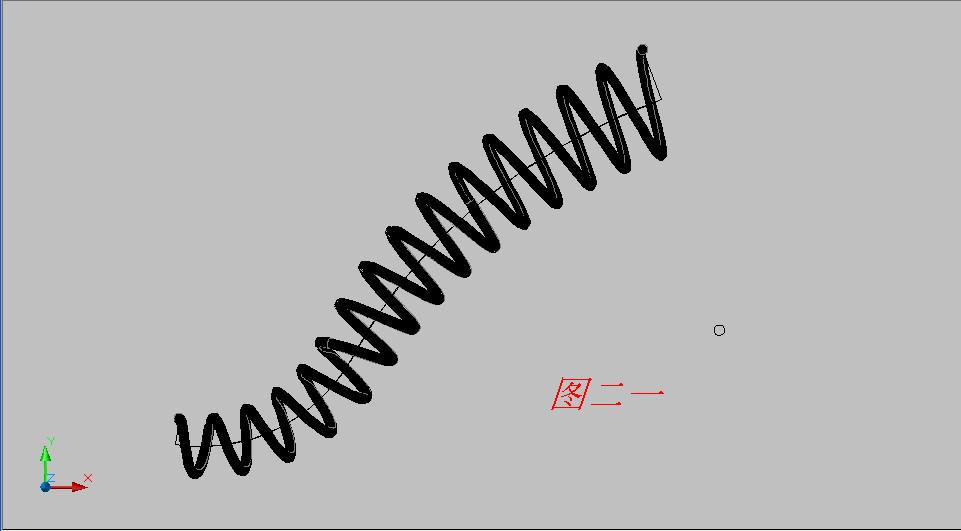

$ Z- |9 M; z# n; F2 o9 s8 q' P4 ? 二一、视觉样式选真实（见图二一）。

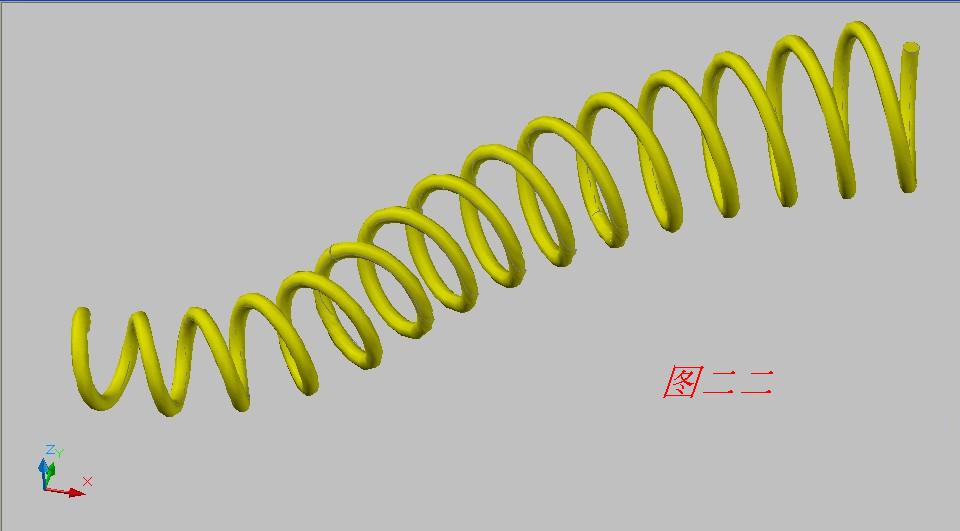

二二、改变颜色，再并集，弧线弹簧的做法完成，用环形弹簧做法2的方法也可以做本实例，有兴趣的朋友可以试做，再见。
