SW转DWG后，CAD图标注样式批量修改程序

duanxiaohong · 发表于 2009-4-4 13:29:56

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

因公司生产和PDM管理需要CAD图档，但转后尺寸有很多问题，像公差套叠，尺寸值移位等问题。为了减少重复工作，于是通过CAD二次开发编写了一个小程序，现与大家分享，希望能给大家带来方便，下面给简单介绍一下。

程序功能：标注样式修改
主要解决了：
1、尺寸文字位置变动、
2、尺寸值，公差值层叠、
3、极限偏差值高度比例、
4、文字方向、直径标注、
5、标注字体高度修改（原高度除以1.2）

使用方法见压缩包内的使用说明。

yuanly · 发表于 2009-4-4 13:42:50

楼主能不能把使用后的效果图也贴上来呢！

duanxiaohong · 发表于 2009-4-4 13:53:21

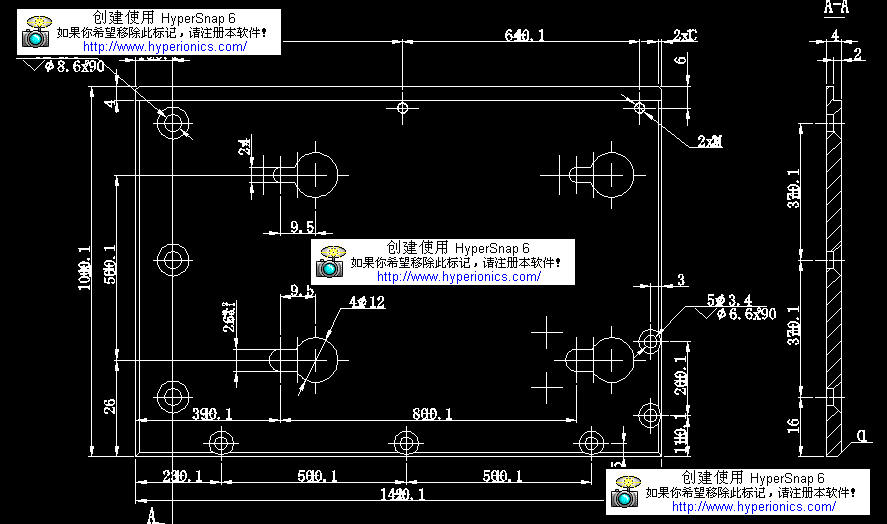

第一张使用前

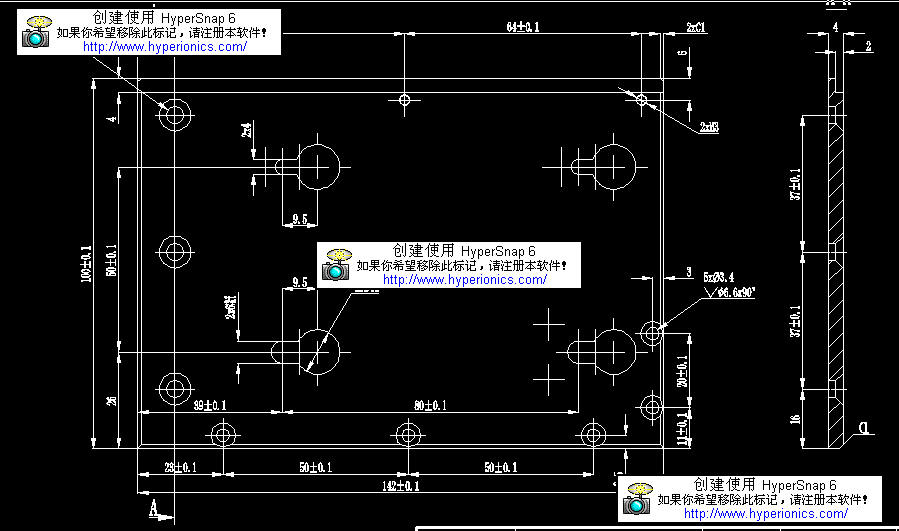

第二张使用后

lhsum · 发表于 2009-4-4 16:09:43

非常不错啊。感谢分享啊

jh781600 · 发表于 2009-4-4 20:26:16

相当不错感谢分享。

ziliangmo · 发表于 2009-4-4 20:59:27

先下载试试看，想得到这好东西好久了，谢谢

ziliangmo · 发表于 2009-4-4 21:48:32

请问楼主，使用你的宏后，我在使用仿宋体时，直径φ变方框怎么解决，公差±0.2缩小为原来的一半，还得手动修改过来，（不用宏）是正常的，能不能把宏再修改一下，使其更加完美

qxzch · 发表于 2009-4-4 22:03:32

看着效果不错，谢谢分享！

ziliangmo · 发表于 2009-4-4 22:07:27

其实，我只希望改一下标注样式和文字重叠问题，因为sw采用GB标准后，转换成dwg格式后标注样式都变成了文字在尺寸线的外部，放置在图形下方或右侧的尺寸文字只要一拖动或修改文字立刻反向，而转换过来的样式非常多，一一修改很繁琐，至于公差文字缩小就没必要了，因为在sw就设置好了，用了你的宏后我还要一一修改回了，反而增加麻烦。

exiuku · 发表于 2009-4-4 22:28:11

看着效果不错，谢谢分享

ziliangmo · 发表于 2009-4-4 22:37:29

楼主的lisp程序加密了，我打开是乱码，楼主能不能专门为我编制一个宏，也就是在上面宏的基础上，不要调整公差尺寸比例，在使用仿宋体时φ不乱码，不胜感谢。

edisoncba · 发表于 2009-4-4 22:55:10

sw也可以作宏吗？

linux1234 · 发表于 2009-4-4 22:57:32

不错,再完善下就更好了

duanxiaohong · 发表于 2009-4-7 20:23:39

谢谢大家捧场了！下面就大家的问题回复如下：
1、在CAD里面直径符号是不认仿宋体的，但认宋体，所以没有办法的。

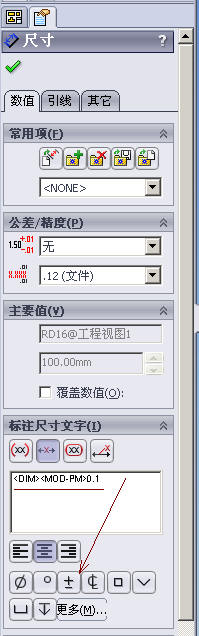

2、按照国标要求的话，极限偏差的高度是和尺寸值一样高的，但SW转DWG后，是1：1的，故不符合标准；你所说的变小又要改回来，不知道你说的是不是对称公差的缩小，如果是，非常抱歉没在使用说明中讲明白。在此补充说明一下：使用本工具的话，在SW中标注对称公差时，不能使用同极限偏差一样的方法来标它，只能使用如图所示来标注。

ziliangmo · 发表于 2009-4-7 23:13:32

楼主，我希望公差不要改为好，我在sw就把公差字体高度都设置好了（约为0.6），转换到dwg都很正常，倒是用了你的宏后，对称公差缩小一半，带公差代号（如H7），代号都丢了，因为我们规定都要带公差代号的，这样就知道是什么配合，楼主能发个公差字体不缩小的宏给我吗？谢谢！

chenguozhang · 发表于 2009-4-8 08:51:38

感觉上还不错，不知道里面的线条可以不，断线太多了，很繁琐

我是悠悠 · 发表于 2009-4-8 11:49:34

很实用

感谢楼主的分享

xlxlab1 · 发表于 2009-4-8 12:23:32

谢谢楼主，这东西很好，

duanxiaohong · 发表于 2009-4-8 18:50:22

下面是去除公差比例的。

ziliangmo · 发表于 2009-4-8 20:00:08

谢谢楼主，我下了你改进型的批量标注，试用了一下，还是觉得原先那个公差缩小一半更好，这或许是autocad标注的不人性化，标个带公差代号的标注都很困难，达不到理想的效果，想一点不调整看来不行了。

守望者TRISTAN · 发表于 2009-4-27 11:09:04

先用用看。。谢谢LZ分享

huansheng · 发表于 2009-4-27 11:17:57

也下载下来试试看效果如何，反正是不修改是不可能的。

iliubin · 发表于 2009-6-3 14:12:34

谢谢
谢谢
谢谢

wzs19700724 · 发表于 2009-6-30 09:26:56

程序不锚，谢谢分享

xiricunfa · 发表于 2009-7-30 23:10:32

非常感谢，使用下来很不错
