请问如何实现同一草图的多次引用

iamdog787 · 发表于 2009-4-3 22:04:39

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我是新手，刚接触solidworks。现在有个问题
我想画一个不规则形状的凸台。然后在这个凸台上作一个相同形状的凸台，只不过这个上面的凸台草图是下面的草图的等距缩小。
要求是在修改了第一个凸台草图形状后，第二个凸台也能有相应变化。即这两个草图是相关联的
这个该怎么实现阿，我试过用派生草图，但是派生出的草图无法作等距图元操作了
我也试过把草图存为库特征，但是我无法把这个草图库特征放到基准面上
哪位能帮帮我？

ziliangmo · 发表于 2009-4-3 22:55:44

画第二个凸台的草图时，选用第一个草图的轮廓，然后等距该草图，就行。如果看不到第一个草图，可以让第一个草图显示，或切换到线架图显示模式，选中该草图的一条边，弹右键，选择环（链），再偏距该环就行了。

hahap · 发表于 2009-4-4 11:38:30

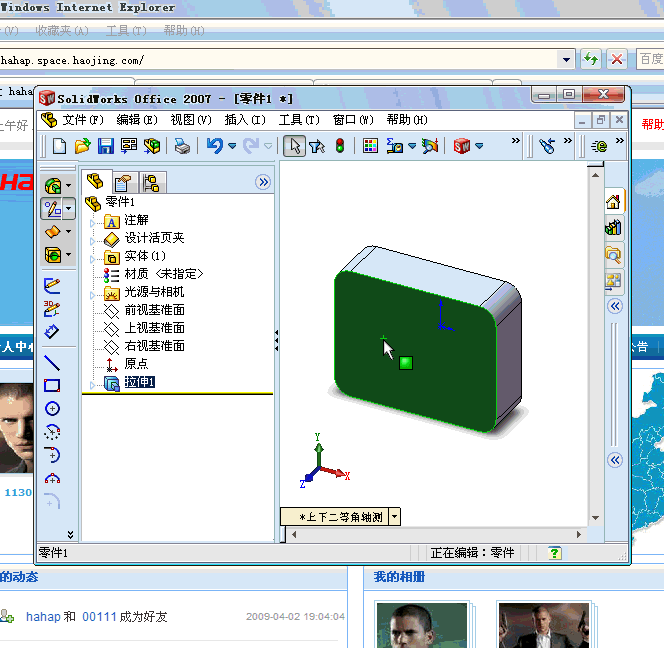

对二楼的补充：

iamdog787 · 发表于 2009-4-4 21:27:13

解决了谢谢楼上的两位，原来这么简单。看来还应该多学习学习

rose00dawn · 发表于 2010-9-23 15:24:24

果然是高手啊，佩服佩服
