一液压系统图，请教图号4符号含义及工作原理

hsmart · 发表于 2009-4-2 13:35:29

您需要登录才可以下载或查看，没有帐号？注册

x

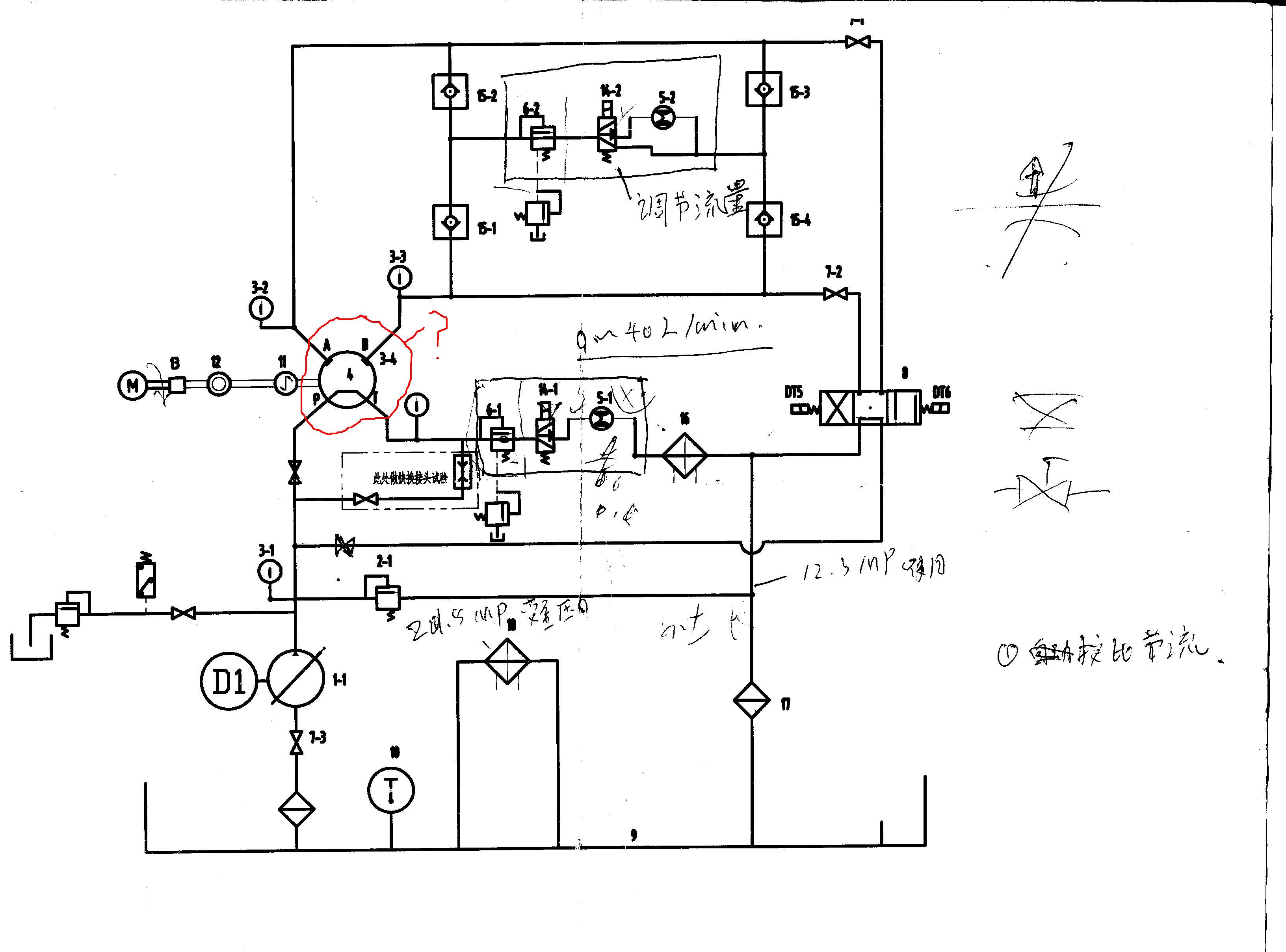

偶得一液压系统图，请教各位一下，该系统图中红色标示的符合为何物？谁用过，请说明一下。谢谢！

bohaiyan · 发表于 2009-4-2 13:59:33

多点压力表开关。

对不起，我答的不对。
请斑竹删贴。
致歉！！

[ 本帖最后由 bohaiyan 于 2009-4-2 14:02 编辑 ]

pengxdpeng · 发表于 2009-4-2 15:34:15

可能是旋转接头。

jckkk · 发表于 2009-4-2 15:41:32

可能是执行机构

hsmart · 发表于 2009-4-2 16:03:41

是液压转向器，

。幸得群里有人提醒，才知道了。

shuyihang1 · 发表于 2009-4-2 16:05:39

像是个分配器!

pengxdpeng · 发表于 2009-4-2 16:07:46

再猜一下，这是一个液压测试试验台的系统，可以用来测试马达流量和扭矩，还可以用来测试其它东西。那个东西就是自己做的一个工装。

cymd · 发表于 2009-4-2 16:12:15

是不是转阀，从油口看非常象。

xiaoqicrespo · 发表于 2009-4-2 19:01:32

高手出来讲解啊

46792974 · 发表于 2009-4-2 19:04:27

我记得这是一种手动换向阀的符号。

haoyunlai · 发表于 2009-4-2 21:05:49

是转向器的符号。

bohaiyan · 发表于 2009-4-4 13:18:57

是液压转向器。

[ 本帖最后由 bohaiyan 于 2009-4-4 13:45 编辑 ]

wkswwksw1094 · 发表于 2009-4-8 21:54:53

请问液压转向器的作用是什么？？

YodbAd · 发表于 2009-4-8 22:01:03

当手动阀即可

zhengguole · 发表于 2009-4-9 09:10:18

液压转向器中间那几个口是怎么个通断顺序啊

戴杰 · 发表于 2009-4-9 19:02:21

说白了，不就是一个手动换向阀嘛，

QIHENG666 · 发表于 2009-4-9 19:25:32

是转阀，阀类的油口标识就是P、T、A、B

jeffspecma · 发表于 2012-4-5 14:51:58

是手动换向阀

Csxy_co_ltd · 发表于 2012-4-5 22:17:20

液压转向阀，可能比手动换向阀按角度分配流量性能更好

rehuo008 · 发表于 2012-4-6 11:25:00

说的好听点是液压转向器，说的通俗一点就是个换向转阀

a-ma · 发表于 2012-4-7 10:52:59

非常同意20楼说法！

liaosurong · 发表于 2012-4-9 14:42:06

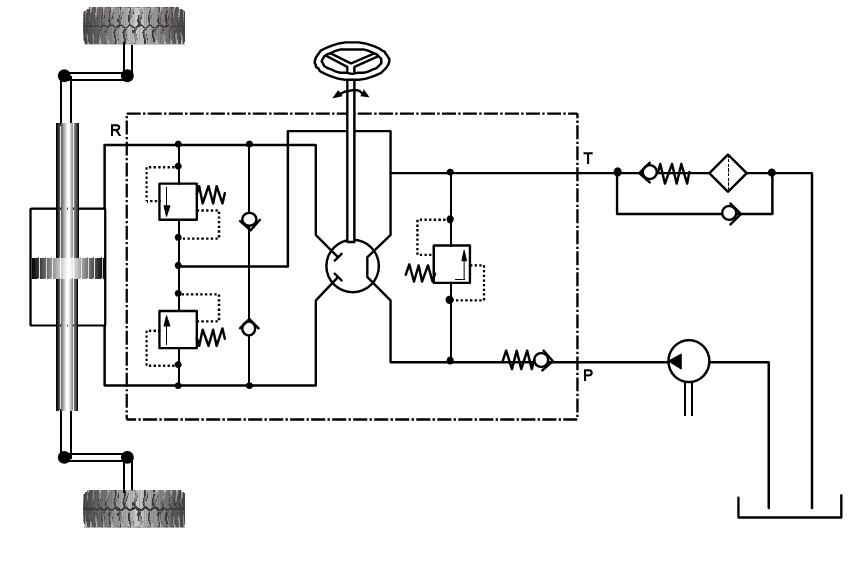

图中所标示的：液压转向器，这套图纸是专门测转向器力矩，启闭性质的（简单点：你开车的时候，方向盘扭来扭去，底下配合他的就是液压转向器）
