迈迪标准件发布新的升级版本

[复制链接]
发表于 2009-3-31 21:56:49 | 显示全部楼层 |阅读模式 来自: 中国广东惠州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
迈迪标准件发布新的升级版本,该版本修正了上一版本如下问题:
* r# i( G2 ^3 E) J: N, y7 Z1、弹簧垫圈增设了装配体模式下的显示方式;
  z  J8 }1 B& t0 H: |. x2、修正了深沟球轴承6200系列部分不能正确显示的轴承;$ R  ]. v" L8 F, D1 q8 Z' [1 ?( i
3、解决了型材中槽钢等不能生成的问题;& I% S: M& y4 R7 \
4、“填写标题栏”增加了可以直接读取模型信息的按钮,以便保持数据统一;
" k  e9 m& [# }* v/ W+ Q8 [5、完善了带轮设计功能,可以直接生成装配体;/ P: y: B% F$ r3 o9 I
6、全面改造了滚子链轮设计功能,采用国家标准尺寸参数,模型数据准确;  |- T; q  m- Q
7、更新了“我的三维配件网”部分功能,现在可以下载部分厂家配件模型,按照要求安装后可直接调用指定厂家7 X2 Q5 X; }# N) [; l) h
的三维配件;  A* l1 b& N4 c# |) ^( n3 ?
8、向配件生产厂家开放了如何自行制作本企业产品外观三维模型的方法,然后直接转给我们放到我们的网站上供4 n: e7 Y$ E& q+ v) W
设计者选用。
 楼主| 发表于 2009-3-31 22:01:23 | 显示全部楼层 来自: 中国广东惠州
点击并可下载:附件大小为140MB
) r- F0 {5 V+ C. h6 O3 k9 j7 [' A; W7 W
[ 本帖最后由 OUCEGEN 于 2009-3-31 22:03 编辑 ]
 楼主| 发表于 2009-3-31 22:06:35 | 显示全部楼层 来自: 中国广东惠州
安装方法如下:6 j9 @/ @! |$ E, ?9 z$ d
一、软 件 安 装
. C* _: |! O. @# v3 t5 G9 X1.本软件为Solidworks插件,安装前,请先确保本机上安装有Solidworks2007或更高版本。如果在Solidworks2006及以下版本中使用,部分功能可能会运行不正常。. u: p. t5 X) }" _
2.在安装本软件前要安装运行环境Microsoft .NetFramework2.0。本软件的安装程序会自动检测本机是否已经安装了此运行环境,如果未安装,则会自动从微软网站下载,并自动安装。) K4 }1 A1 }2 N" i2 O  D
3.单击安装程序文件:迈迪标准件库.msi 开始安装本软件。(如下图) 依次单击下一步,完成安装。
 楼主| 发表于 2009-3-31 22:08:59 | 显示全部楼层 来自: 中国广东惠州
4.加载插件:安装完成后,打开Solidworks,打开插件窗口,加载本插件(如下图)。
 楼主| 发表于 2009-3-31 22:10:01 | 显示全部楼层 来自: 中国广东惠州
二、操 作 说 明

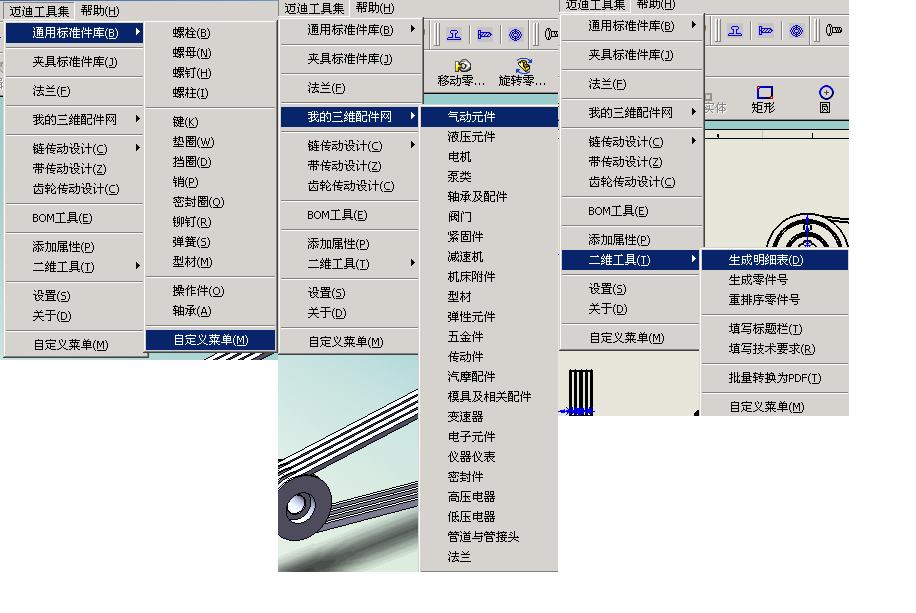

1 t. r$ L5 V. M/ u  ^2 L“迈迪工具集”安装好后,启动Solidworks,菜单中将会自动插入同名菜单,如下图所示:; t$ u( {& b4 _( S; v! W
展开“迈迪工具集”的各级菜单如下:
 楼主| 发表于 2009-3-31 22:12:25 | 显示全部楼层 来自: 中国广东惠州
展开“迈迪工具集”的各级菜单如下:
发表于 2009-3-31 22:14:53 | 显示全部楼层 来自: 中国山东滨州
支持一下,
 楼主| 发表于 2009-3-31 22:16:35 | 显示全部楼层 来自: 中国广东惠州

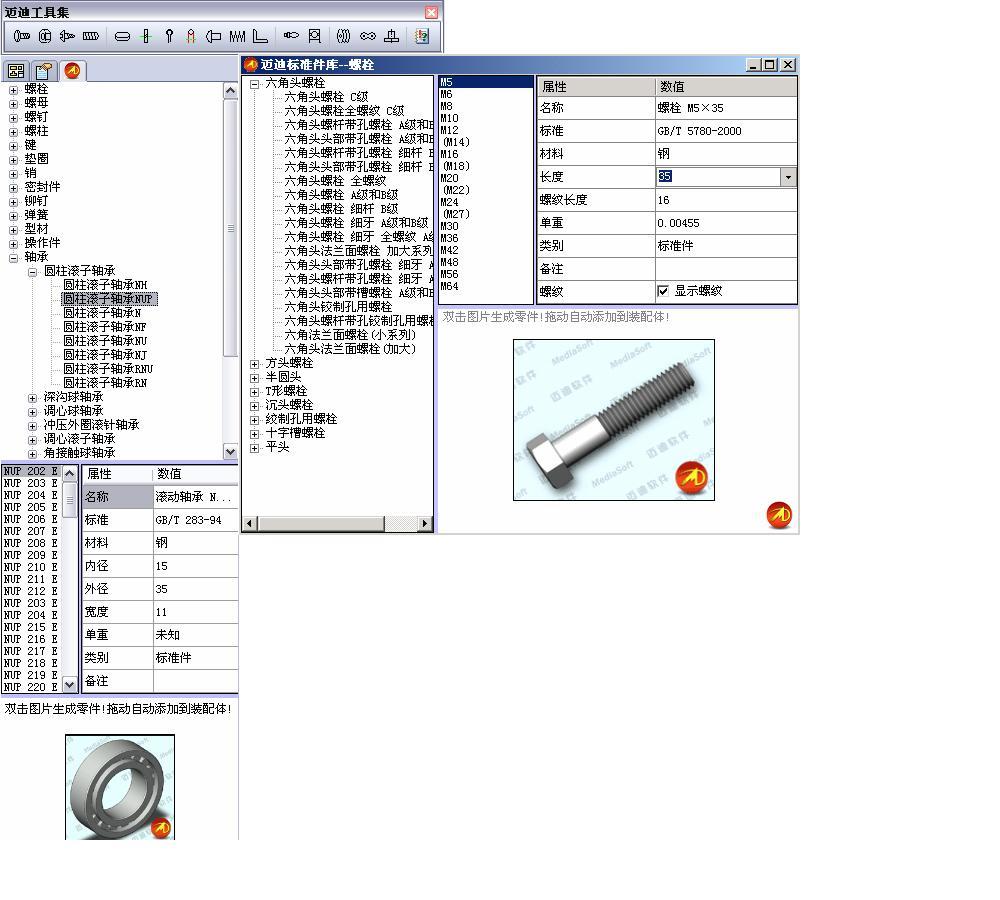

并且,对于常用的通用标准件库,在Solidworks左面的页属性框中还出现了一个标志页,点击后可以展开,列出所有常用标准件,如下图所示:
+ k; P; Y% Y. d+ }- ]* s  C* z该属性页最下面显示的是被选择的标准件示意图,如果双击该图片,将在Solidworks中自动生成符合要求的标准件,并自动保存在相应设置的目录中。生成的标准件将自动附加相对应的属性信息,以便于将来汇总输出BOM表;如果是在装配环境下,则可以单击该图片,将其拖入装配体,该标准件将直接生成到装配体中,同样也自动保存在相应设置的目录中。3- y- ~4 w3 `5 x! y! ?& P) \5 n
同时,为了方便原有用户的使用习惯,该版本保留了弹出对话框的方式。
/ p/ S! |1 s- H! \, B0 \# N点击“通用标准件库”——>“螺栓”将显示如下对话框:
 楼主| 发表于 2009-3-31 22:19:24 | 显示全部楼层 来自: 中国广东惠州
为了方便机床设计者的工作,该版本软件还扩充了机床相关的夹具标准件库。
6 y- X( H4 L: U+ k& R点击“机床夹具标准件库”,将弹出右图所示的对话框,同样的,使用方法与上述通用标准件库是一样的。
 楼主| 发表于 2009-3-31 22:20:37 | 显示全部楼层 来自: 中国广东惠州

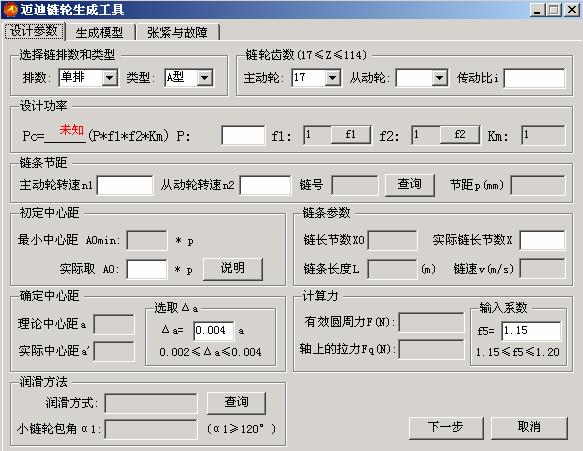

该版本软件继续保留了原法恩特FNT3DTools的有关功能,例如链轮生成、带轮生成、法兰生成等,但做了很多扩充功能,分别如下图所示:
 楼主| 发表于 2009-3-31 22:21:44 | 显示全部楼层 来自: 中国广东惠州
下图: 法兰生成对话框
 楼主| 发表于 2009-3-31 22:22:29 | 显示全部楼层 来自: 中国广东惠州
齿轮; G0 L/ Y2 t0 U( @
为了使齿轮的设计更加方便,在本版本中我们将原先独立的齿轮设计系统集成进了本软件,同时增加了一些功能,例如少齿差轮系的设计与计算、生成设计报告等。& P6 s' x0 `- {. g
点击“齿轮”,将出现下面对话框:
 楼主| 发表于 2009-3-31 22:23:39 | 显示全部楼层 来自: 中国广东惠州

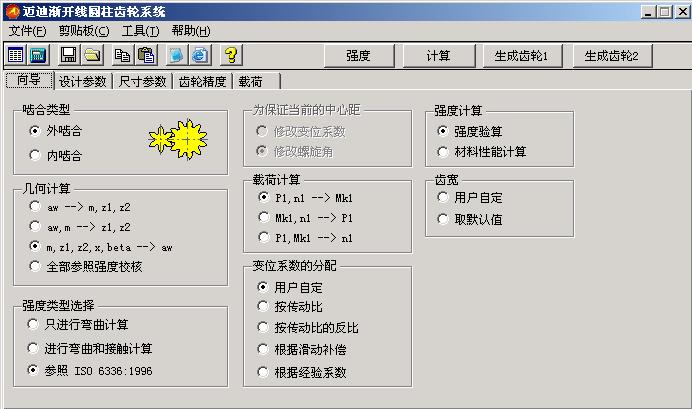

首页显示的是基本的设计向导,在该页中,可以选择设计类型、计算标准、强度校核方式、载荷和变位系数等,设置好后则可以点击“设计参数”页,将显示如下页:
: R' X8 }# z( M  ~  j: Y3 s/ V& D- @$ o4 |* Q! J! y7 L" W
[ 本帖最后由 OUCEGEN 于 2009-3-31 22:24 编辑 ]
发表于 2009-3-31 22:25:05 | 显示全部楼层 来自: 中国北京
非常的支持和感谢OUCEGEN,谢谢,带给大家的好东西,真的感谢,谢谢你了
 楼主| 发表于 2009-3-31 22:25:48 | 显示全部楼层 来自: 中国广东惠州

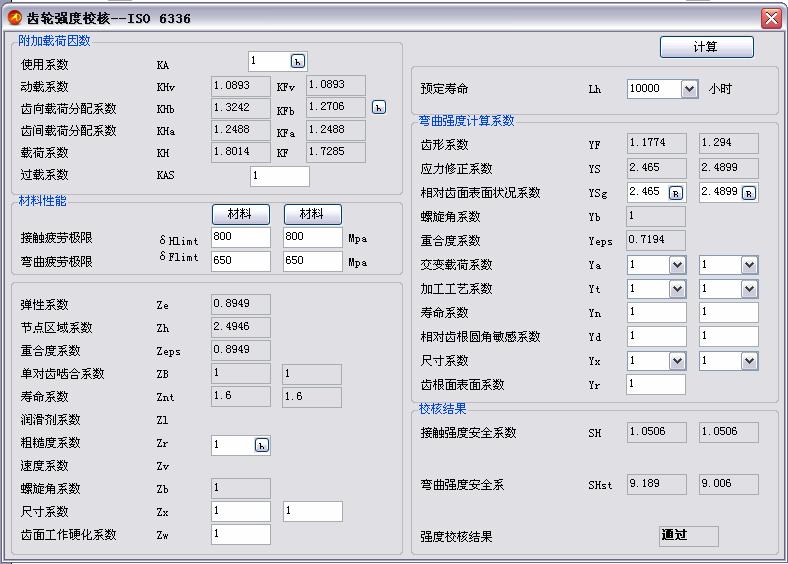

全部计算完毕后,分别点击“生成齿轮1”和“生成齿轮2”按钮,将可以立即在Solidworks中生成相应的齿轮,同时,在Solidworks中插入一个基于Excel的参数表,该表在生成齿轮的二维图纸时,可以直接拖进二维图纸空间,放置于合适的位置,另外,该参数表可以双击进入Excel状态进行编辑修改。
 楼主| 发表于 2009-3-31 22:26:54 | 显示全部楼层 来自: 中国广东惠州
齿轮计算设计完毕后,还可以将计算过程和结果以文本或者网页的形式输出,如下图所示:
 楼主| 发表于 2009-3-31 22:27:40 | 显示全部楼层 来自: 中国广东惠州
BOM工具
6 p& V" N" }. D鉴于很多用户在BOM处理上的需求,本软件扩充了BOM功能,使用更加灵活,统计汇总各种类型零件更加方便。1 A, w4 M7 \0 i9 h+ z0 `
下面我们以软件自带的装配样例进行说明。3 D, z' P" s0 w7 M( j

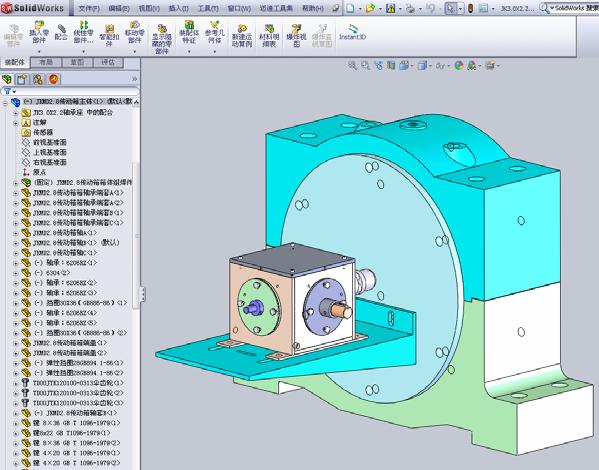

打开安装目录D:\Program Files\MDSoft\MD3Dtools\MDBomSamples下的JK3.0X2.2轴承座.SLDASM,将如下图所示:
 楼主| 发表于 2009-3-31 22:29:20 | 显示全部楼层 来自: 中国广东惠州
注意:在使用BOM工具前,请确保装配体中各个零件的属性均用本软件的“添加属性”工具添加完整,具体添加方法参见“添加属性”。

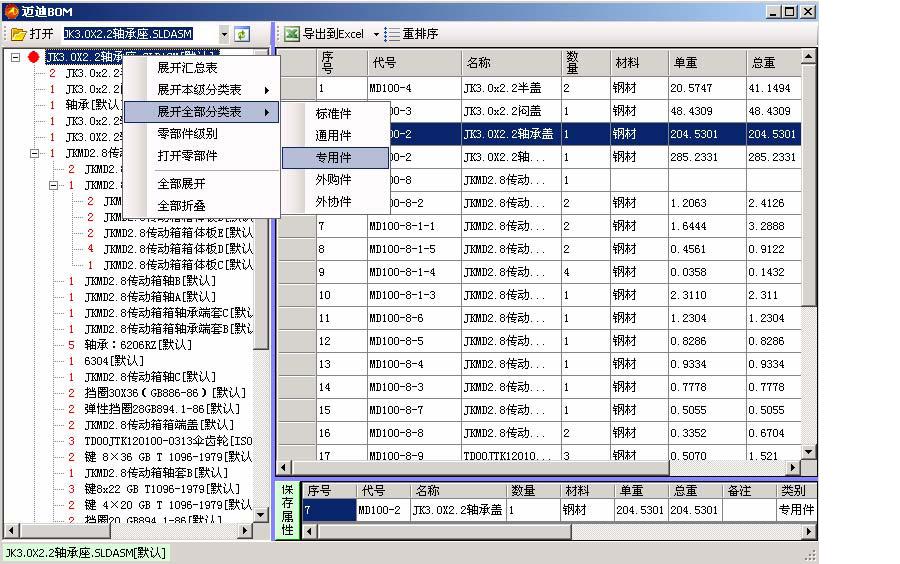

8 e8 p/ n9 w! `& D点击主菜单的“BOM工具”,如右图示,将弹出下图示“迈迪BOM”对话框,在该对话框中,右边树结构立即显示出当前装配环境下的装配体所有零部件结构,每个零部件前有一个显示为红色的数字,这表示的是在当前级别下,该零件使用的数量。4 Z/ b; Q% {  j
注意:如果装配体零部件数量特别大,而且零件是轻化保存的,则生成该装配树需要一定时间,请耐心等待片刻。
 楼主| 发表于 2009-3-31 22:30:15 | 显示全部楼层 来自: 中国广东惠州
显示出装配树后,可以在任何一级装配体上点击鼠标右键,则会弹出一个下拉菜单,如上图所示。
$ K/ |! M9 Q. E$ E* h+ M) x$ Z可以根据需要,选择将要展开的BOM表形式,本软件允许展开各级汇总表、平面结构表、各级分类表等,如果还有其他需求,可以联系我们继续开发。
) w" A  ^  B1 f/ ]下面我们如上图示展开总装配的全部专用件表,如下图所示:
 楼主| 发表于 2009-3-31 22:31:09 | 显示全部楼层 来自: 中国广东惠州
可以看到,在上图中,每个零件的总重将自动计算出来。为了方便大量属性修改,双击左边树结构中的任何零部件,该零部件的属性都会立即显示在右下方的单行表中,可以对该表进行快速修改,然后点击左边绿色按钮“保存属性”,该属性就会存入相应的零部件中。( E) L( g) d/ a* M' z
当然,也可以直接在该对话框中打开装配体,点击右上角的“打开”按钮,将弹出打开对话框,如下图示。
 楼主| 发表于 2009-3-31 22:32:22 | 显示全部楼层 来自: 中国广东惠州
生成合适的BOM表后,根据需要,可以将数据输出到Excel中,或者直接传给相应的管理系统中。

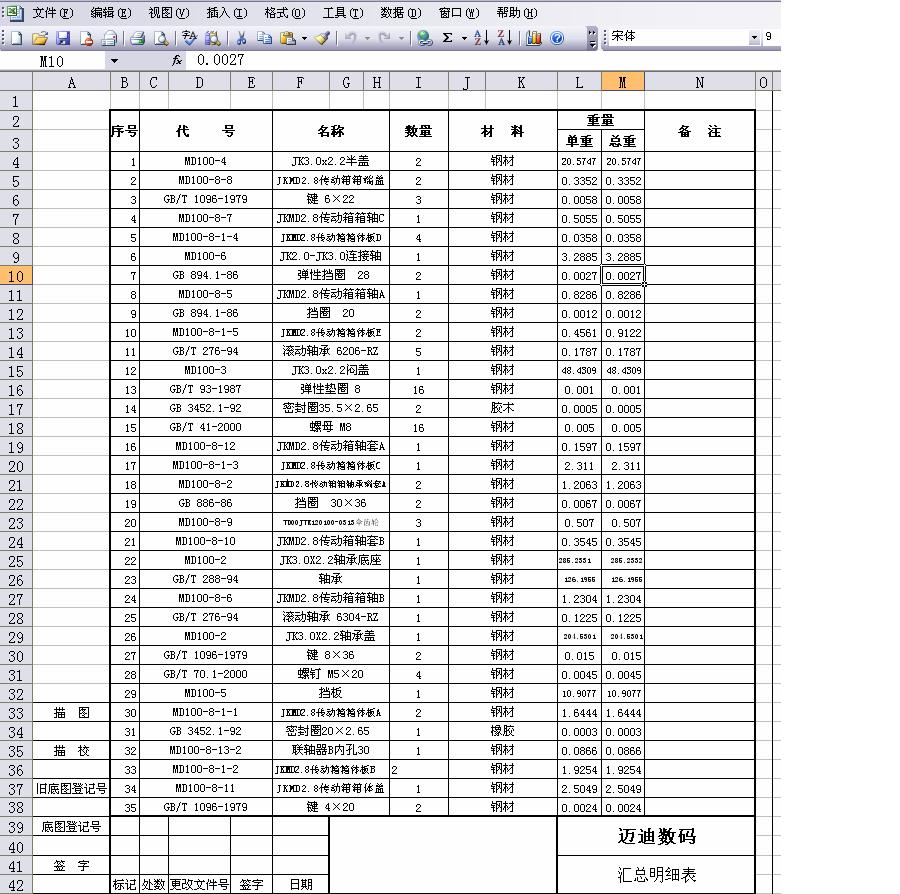

2 N  ]6 Z/ k. U! e为了方便用户使用,我们根据大多数企业的需求,定制了如右边显示的两种输出格式,一种是汇总表,前面几列显示了所有零件的隶属关系;另一种是根据图纸明细表生成的简易标准明细表,如果有其他需求,可以联系我们定制。
 楼主| 发表于 2009-3-31 22:35:51 | 显示全部楼层 来自: 中国广东惠州
假如有朋友没时间看可以自已下载后自看安装说明:
9 ]) o7 b% n! b4 O声明:我只是该使用软件者,并非软件开发商,只是觉得发个安装说明来帮帮大家!8 \. C$ p, I6 l1 }8 L
4 T3 l5 \/ m5 l- c; f! K7 \" H9 N1 y
[ 本帖最后由 OUCEGEN 于 2009-3-31 22:37 编辑 ]

迈迪标准件企业版说明书.part1.rar

1.87 MB, 下载次数: 1626

迈迪标准件企业版说明书.part2.rar

187.07 KB, 下载次数: 1192

发表于 2009-3-31 22:45:58 | 显示全部楼层 来自: 中国安徽合肥
谢谢,非常好
发表于 2009-3-31 22:48:24 | 显示全部楼层 来自: 中国天津
感谢楼主分享资料,谢谢
发表于 2009-3-31 22:55:39 | 显示全部楼层 来自: 中国浙江宁波
好东西谢谢分享
