派生配置的做法

canyang419 · 发表于 2009-3-31 09:35:58

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

大家好，小弟现在在做一个东西，需要用到派生配置来做，但自己摸了好久都做不出来，那位有相关的视频可否分享下，最好为2009版的。谢谢！

[ 本帖最后由 canyang419 于 2009-4-1 19:35 编辑 ]

suning0127 · 发表于 2009-3-31 09:53:31

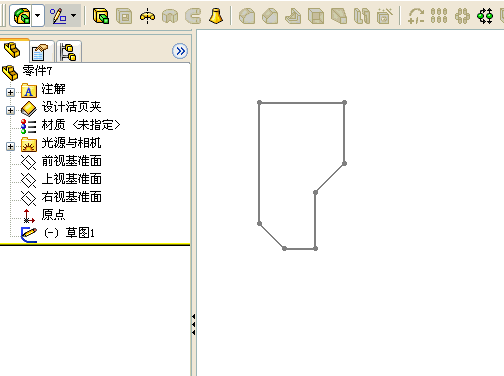

是要利用派生草图吗？

canyang419 · 发表于 2009-3-31 09:58:58

不是派生草图,是零件的派生配置,是有一个零件在装配前后的尺寸不一样,我是想在做零件图时用一个配置的尺寸,在装配时用另一个配置的尺寸.

suning0127 · 发表于 2009-3-31 10:14:31

同一个零件怎么可能有两种尺寸呢？
另存一个不就可以了

hahap · 发表于 2009-3-31 10:18:47

原帖由 canyang419 于 2009-3-31 09:35 发表 http://www.3dportal.cn/discuz/images/common/back.gif6 i/ V; C, w8 Z/ L' I! O! M" Z
大家好，小弟现在在做一个东西，需要用到派生配置来做，但自己摸了好久都做不出来，那位有相关的视频可否分享下，最好为2009版的。谢谢！

请查看下面帖子（点击进入）

SolidWorks系列零件设计表的另类应用

SW系列零件设计表的运用

canyang419 · 发表于 2009-3-31 10:20:16

可以的啊,比如同一个弹簧在不同的装配状态下有于受到力的不同它可能就有不同的长度啊,论坛里有人讨论,但没有找到具体的操作方法,只是说到建立几个配置,在装配时根据需要的状态选择相应的配置即可.

hahap · 发表于 2009-3-31 10:36:22

看“不老”的教程：

双态压缩弹簧

压缩弹簧规定画法及半自动出图

canyang419 · 发表于 2009-4-1 19:35:32

在大家的帮助之下,终于做出来了.谢谢!

lw15923993856 · 发表于 2009-4-4 14:20:50

学习了，感谢你们的无私

nbzty0912 · 发表于 2009-6-10 10:59:04

感谢,学习学习!!!!!

JimCai · 发表于 2009-6-10 11:07:40

点击零件属性，点击默认右键---------添加配置，可回到三维里面改特征，就会有两种配置了，
装配式同样可以更改配置，就可以得到不同特征的装配零件了

NKKSL · 发表于 2009-6-10 11:13:23

看来你太不了解SolidWorks

gjhzl99 · 发表于 2009-6-10 13:03:34

是要利用派生草图吗

wcmjmw0 · 发表于 2009-6-10 23:09:21

点击零件属性，点击默认右键---------添加配置
