CAD中螺纹的画法) B E/ W1 }6 F- f, u
浏览次数:1317 发表时间:2012-03-19
6 O; e9 B+ @& O* Z, j# z5 F+ l x( l& n关于CAD中螺纹的画法,以及相关标注注意事项,贴于此,方便大家:
2 L% n! U# \2 b" c8 g% ^1 _(1)螺纹参数. P- o% z: Y" ]: r
①牙型:在通过螺纹轴线的剖面上,螺纹的轮廓形状称为牙型。相邻两牙侧面间的夹角称为牙型角。常用普通螺纹的牙型为三角形,牙型角为60°。
8 n* a' j6 N1 J- Q②大径、小径和中径:大径是指和外螺纹的牙顶、内螺纹的牙底相重合的假想柱面或锥面的直径,外螺纹的大径用d表示,内螺纹的大径用D表示。小径是指和外螺纹的牙底、内螺纹的牙顶相重合的假想柱面或锥面的直径,外螺纹的小径用d1表示,内螺纹的小径用D1表示。在大径和小径之间,设想有一柱面(或锥面),在其轴剖面内,素线上的牙宽和槽宽相等,则该假想柱面的直径称为中径,用d2(或D2)表示。(如图8-1所示)
" D# ^8 H* y6 T+ Z% {( W9 D1 ?图8-1 螺纹参数
& R! w- D' A. F0 \6 v' N! P) M+ s+ z③线数:形成螺纹的螺旋线的条数称为线数。有单线和多线螺纹之分,多线螺纹在垂直于轴线的剖面内是均匀分布的。
& c, g' Q3 `" ^8 j) ^. _! c9 N④螺距和导程:相邻两牙在中径线上对应两点轴向的距离称为螺距。同一条螺旋线上,相邻两牙在中径线上对应两点轴向的距离称为导程。线数n、螺距P、导程S之间的关系为:S=n.P' h3 P: n( m; {6 U7 U8 s' F3 F
⑤旋向:沿轴线方向看,顺时针方向旋转的螺纹成为右旋螺纹,逆时针旋转的螺纹称为左旋螺纹。螺纹的牙型、大径、螺距、线数和旋向称为螺纹五要素,只有五要素相同的内、外螺纹才能互相旋合。
k9 x: H* K2 g9 m) x(2)螺纹的规定画法
' f6 M, d( X- D6 R- N3 j① 外螺纹的规定画法 如图8-2 所示,外螺纹的牙顶用粗实线表示,牙底用细实线表示。在不反映圆的视图上,倒角应画出,牙底的细实线应画入倒角,螺纹终止线用粗实线表示,螺尾部分不必画出,当需要表示时,该部分用与轴线成15°的细实线画出,在比例画法中,螺纹的小径可按大径的0.85倍绘制。在反映圆的视图上,小径用3/4圆的细实线圆弧表示,倒角圆不画。常见错误画法见图8-3" E) w) Q/ x. [: j, f# D0 V
3 s# Z+ G; D. I4 U
图8-2 外螺纹规定画法' v u0 N5 x2 L: ~& ]
8-3 外螺纹常见错误画法
! q6 n5 s# D7 D, }
# ~; u% g1 c2 W. y: X9 r0 D图
! }! W! f( h! v [$ }9 {) s②内螺纹规定画法 在采用剖视图时,内螺纹的牙顶用细实线表示,牙底用粗实线表示。在反映圆的视图上,大径用3/4圆的细实线圆弧表示,倒角圆不画。若为盲孔,采用比例画法时,终止线到孔的末端的距离可按0.5倍的大径绘制,钻孔时在末端形成的锥面的锥角按120度绘制(图8-4)。需要注意的是,剖面线应画到粗实线。其余要求同外螺纹。常见的错误画法见图8-5
8 p8 f5 F* A6 f- G7 d8-4 内螺纹规定画法
& F! A7 `# e( y$ `- s0 I$ _5 s/ o) V- H$ R' h6 U4 [+ h
图8-5 内螺纹常见错误画法3 p8 \( E* E" l/ \+ t8 E3 y% I
http://www.zwcad.com/jishushequ/zwcadwenti/388.html
w6 l3 G; L( f! U这个可以看图,利兴丝杠希望能帮助你
4 |0 D8 T+ [/ s T2 o9 r; Z图+ a, D' f; d9 h
③内、外螺纹的旋合画法(图8-6) 在剖视图中,内、外螺纹的旋合部分应按外螺纹的规定画法绘制,其余不重合的部分按各自原有的规定画法绘制。必须注意的是,
- w3 `7 f4 e) [6 h+ ~8-6 内、外螺纹旋合画法
3 J6 d o8 d9 q$ x7 Z: o5 ?% j( V1 `. T+ c- P
图3 G4 A2 Q4 S5 Q% S+ ]1 M) N
8-7 旋合画法中的常见错误, V8 j2 Z1 N: I% e- m
$ z ?4 o* `) ^- u1 E$ Y+ m图
) y) u% l1 I3 R2 [. i7 C表示内、外螺纹大径的细实线和粗实线,以及表示内、外螺纹小径的粗实线和细实线应分别对齐。在剖切平面通过螺纹轴线的剖视图中,实心螺杆按不剖绘制。旋合画法中的常见错误见图8-7。
: R% F1 j) b# b(3)螺纹尺寸标注

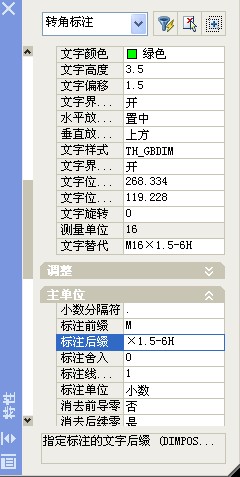

8 K# O4 Z" {+ u: X# L①普通螺纹的尺寸标注(图8-8) 普通螺纹的尺寸由螺纹长度、螺纹工艺结构尺寸和螺纹标记组成,其中螺纹标记一定要注在大径上。完整的螺纹标记如下:
. ^- [9 m2 r1 b, b8 i, o' f$ ^特征代号 公称直径 × 螺距 旋向 - 中径公差代号 顶径公差代号 旋合长度代号1 j0 i$ h- n$ Q1 B' e) k) l: X9 |2 q/ C
普通螺纹的牙型代号为M,有粗牙和细牙之分,粗牙螺纹的螺距可省略不注;中径和顶径的公差带代号相同时,只标注一次;右旋螺纹可不注旋向代号,左旋螺纹旋向代号为LH;旋合长度为中型(N)时不注,长型用L表示,短型用S表示。, ~+ G4 m' A3 ~4 J* m) u% c% D
8-8 螺纹尺寸的标注
$ _% ]2 t7 o$ J( V' u8 h& B3 ~# _
1 @9 V( n: B0 r% N! j: O C+ E2 B图, @8 s% G6 _% M9 s3 k; d T
②管螺纹的尺寸标注 管螺纹分为用螺纹密封管螺纹和非螺纹密封管螺纹。管螺纹的尺寸引线必须指向大径,其标记组成如下:
' D# H! F- k; z1 c4 B密封管螺纹代号:特征代号 尺寸代号 - 旋向代号% y. Q; c% z' {1 m
非密封管螺纹代号:特征代号 尺寸代号 公差等级代号 - 旋向代号需要注意的是,管螺纹的尺寸代号并不是指螺纹的大径,其参数可由相关手册中查出。
! @6 P. T. |# ?- x表8-1 管螺纹的尺寸标注
