通断开关的电气符号是什么？

guoguo2188 · 发表于 2009-3-19 00:59:01

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

应该和断路器的不一样吧，请指教

ymcgh · 发表于 2009-3-19 11:05:58

开关的种类较多,在电路中的图形符号也不完全一样。开关在电路中用字母 "s"或 "sa"、"sb"表示。在有些电路图中用 "k"表示是旧标准表示法。

行程开关图形符号

（摘自GB/T786.1-1993)

名　　称 " c6 g- h- t7 g	符　　号 & Q: n& Y# n; G4 O	说　　明 ( b1 E. z- ~0 @: r6 E8 ? z
行程开关 , {% F) U' e) Y6 [$ _, E4 f4 C	" C( v6 f8 H1 y# k' L	详细符号 [- A% L5 z7 }$ }. U
行程开关 , {% F) U' e) Y6 [$ _, E4 f4 C	' w; v2 V6 M& V" [! y4 \	一般符号 & j* }: l: k8 A2 {& ^- Y8 w; E

[ 本帖最后由 ymcgh 于 2009-3-19 11:07 编辑 ]

zxczxxc77 · 发表于 2009-3-19 22:45:12

可以查找《电气识图》这本书
很好找的

pangpang · 发表于 2009-3-20 18:44:24

坦率的讲，“通断开关”似乎并不是电气领域的规范性叫法。在电气上所说的开关，其本身就已经具有了“接通”和“分断”的含义，也就没有必要再把它和“通断”进行重复组合。我们通常所说的开关，应当是指“开关电器”——“用于接通或分断一个或几个电路电流的电器”。

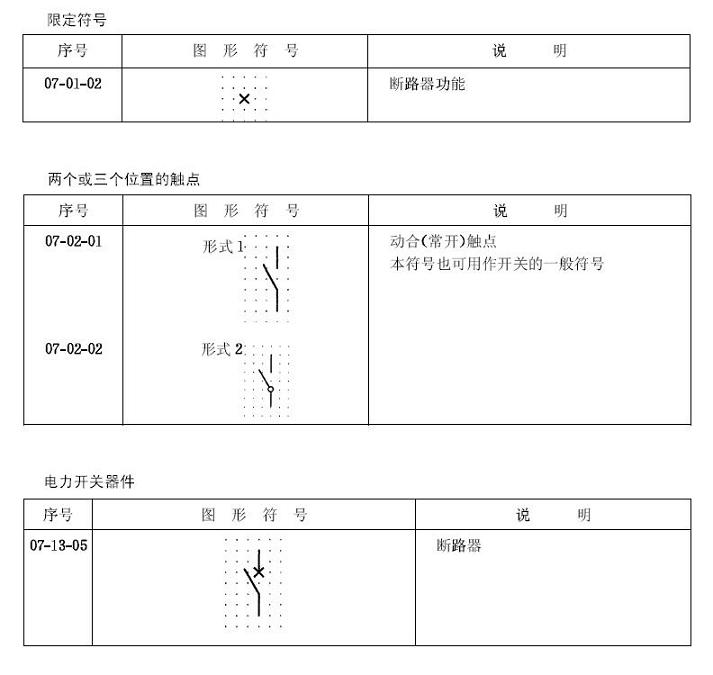

至于“开关”的电气符号和“断路器”的符号是否有什么不同？断路器做为开关的一种，它当然可以用开关的一般符号来简化表示；为了更显性的表示出一个断路器的功能，则可以使用开关的一般符号和断路器功能的限定符号相组合而成的断路器符号。以下图中的内容，可能会把上述说明表现得更清楚些。
图中内容选自国家标准：GB 4728.7-1984 电气图用图形符号开关、控制和保护装置（这是该标准在本论坛的链接）
建议你学习一下这一标准。

[ 本帖最后由 pangpang 于 2009-3-21 10:02 编辑 ]

lw66668 · 发表于 2009-3-20 20:17:44

是啊，这个问题太笼统吧

zhaobyi · 发表于 2009-3-20 20:52:57

我们用的都是美标的，和中国的不一样的阿，中国的不是很清楚

pangpang · 发表于 2009-3-20 22:02:45

原帖由 zhaobyi 于 2009-3-20 20:52 发表 http://www.3dportal.cn/discuz/images/common/back.gif
% o K! @3 _! q k' y: V( e我们用的都是美标的，和中国的不一样的阿，中国的不是很清楚

GB/T 4728 电气简图用图形符号系列国家标准都是等同采用国际电工委员会IEC标准。

10ty · 发表于 2009-3-21 09:38:55

断路器，负荷开头，隔离开关，行程开头等等

guoguo2188 · 发表于 2009-3-29 05:57:54

非常感谢您的帮助

fandixiao · 发表于 2009-3-29 06:08:17

原帖由 zhaobyi 于 2009-3-20 20:52 发表 http://www.3dportal.cn/discuz/images/common/back.gif
, t: S# M) T% ^8 Q$ C6 a; x% B+ O我们用的都是美标的，和中国的不一样的阿，中国的不是很清楚

看到一个美国回来的“海归”派，真的很“羡慕”你啊

机床维修好难 · 发表于 2009-3-29 12:13:15

就是触点的画法不一样大概有三种吧其他都一样
