『0003』UG重用库（截止3月22日）

beyond2009 · 发表于 2009-3-15 20:29:27

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

以前在工作中用UG6的重用库做过一个法兰的标准库。觉得此题既有实用价值又可以锻炼大家的全参数建模！所以想和大家一起讨论一下，如果咱们UG区的朋友都会做重用库来和大家分享，那以后的工作就方便多了。
大家就拿HG 20595的对焊法兰和20593的平焊法兰来做一下吧！20593的好做点！

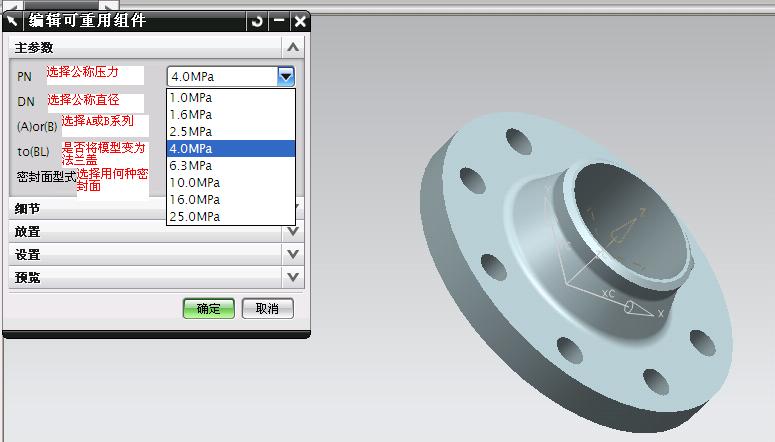

要求:    (1)通过参数表选择参数可直接生成法兰模型。
         (2)参数表不仅可改变尺寸型号，还要求有改变结构特征的功能

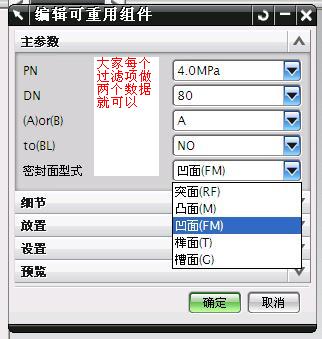

         (3)每个过滤项只做两个数据即可，具体数据可以不用按标准来，达到效果就行.。

附件里有需要的标准和演示文件！

[ 本帖最后由 beyond2009 于 2009-7-23 19:57 编辑 ]

beyond2009 · 发表于 2009-3-16 19:33:14

视频教程已经上传在22#

如果大家觉得有用就多多分享你做的重用库！做什么都可以呀！
附件里加了HG 20595的标准，大家作20595的和20593的都可以。20593简单一点!

[ 本帖最后由 beyond2009 于 2009-7-23 19:57 编辑 ]

tc922827 · 发表于 2009-3-16 23:52:22

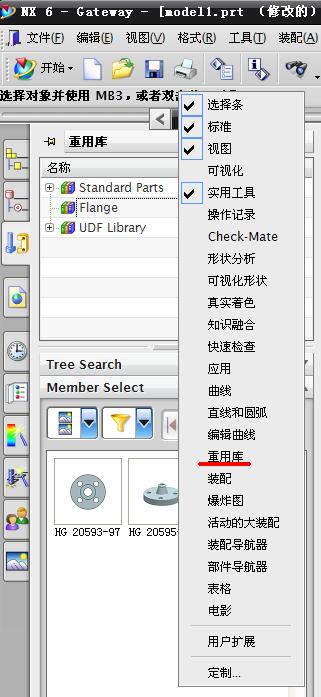

我是新手，第一次听重用库，还不知道怎么把UG右边那个重用库图标弄出来呢~

beyond2009 · 发表于 2009-3-17 08:09:28

UG6.0自带了两个紧固件的重用库，你用一次就出来了！

tc922827 · 发表于 2009-3-17 10:30:30

我用的NX4.0的，找了好久没找到...

157742491 · 发表于 2009-3-17 14:22:47

楼主你的版本是不是高了
才会有的5.0(包括)以下的版本都没有此功能的哈?

陈君 · 发表于 2009-3-17 16:47:12

重用库是用来做什么的啊.....新手啊介绍下

beyond2009 · 发表于 2009-3-17 19:00:37

看来出此题是我的严重失误呀，大家都不知道重用库是什么。
我看是因为论坛里大多数的都是从业模具行业的，研究曲面比较多。但重用库却实很实用呀，特别是对于机械设计行业，很多零件都是直接拿来调用的。
不知道重用库是什么的看一下附件里的演示视频。
看来此题要毙了

看看大家的反响我再决定出不出教程吧！

tc922827 · 发表于 2009-3-17 19:52:50

先出一个把重用库调出来的教程吧~呵呵~
教程还是要出的，一周才一个习题(要是多点就好了~~)，别浪费喽~

自由飞人 · 发表于 2009-3-17 22:31:53

我现在用UG4.0，6.0我还不会请高手们多多指教。我得QQ是739861198

otnt · 发表于 2009-3-17 23:33:12

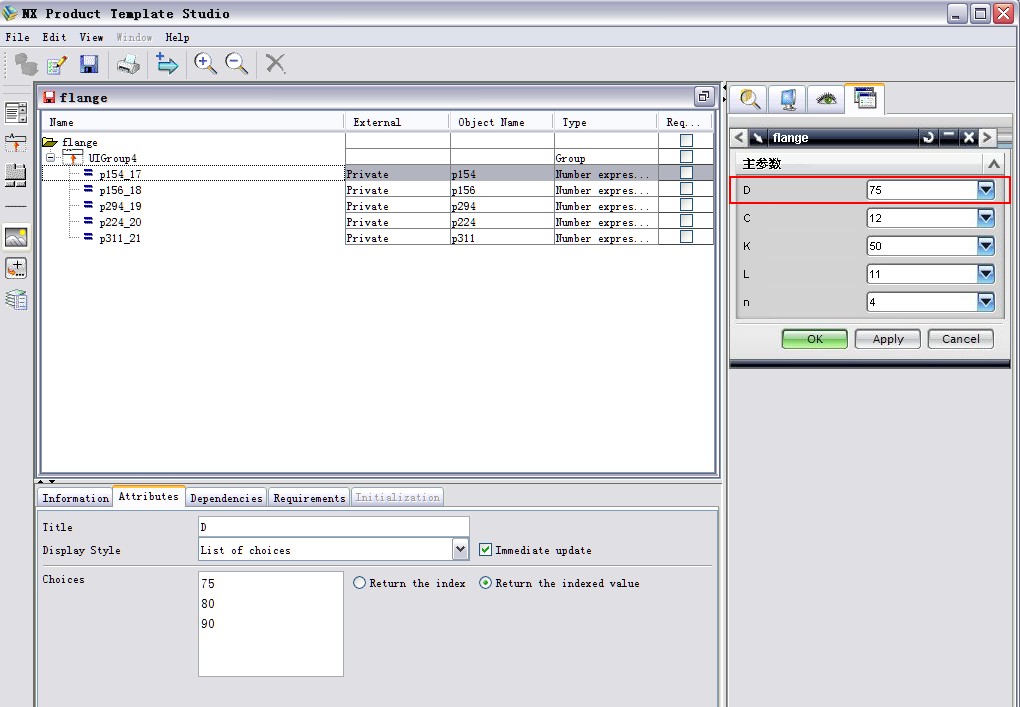

这个应该就是相当于做一个模板，应该可以用Product Template Studio 做吧，在NX6.0的发布会上好像讲过一个齿轮的做法。做这个东西跟建模型的方法有很大关系，因为他主要是参数驱动加上一些特征抑制，如果模型建不好，就有可能做不出来。

我做了一个相当烂的东东，研究了一晚上，传一个小视频吧。实现的功能相当不完全，等有时间再好好完善，而且好像孔的参数不会自动更新，要点击应用才可以，是不是孔的做法有问题？还有就是不知道是我的设置问题还是Crack的问题，为什么我的Product Template Studio 不能实现特征的抑制？

[ 本帖最后由 otnt 于 2009-3-17 23:35 编辑 ]

12345fg · 发表于 2009-3-18 00:06:04

假如我把零件直接调出来　能不能像moldwizard里面那样　调整坐标　（因为每次它都在以前我们创建的坐标上）

beyond2009 · 发表于 2009-3-18 07:23:59

用重用库调用比moldwizard还要方便，生成模型后也可以随意的修改！
重用库主要用于装配件，是以一个组件的形式出现的！

beyond2009 · 发表于 2009-3-18 07:35:39

11楼的朋友是用Product Template Studio 个做的，完全可以呀！它的功能更强大，也更难学一点。（我还没接触过）

我用的是UG6重用库的做法的，其实非常简单。只是大家都不曾应用过。用重用库的方法也完全能够完成我们常见标准库的创建！
看了你的视频不错，基本实现了我们要的功能，只是主参数应该再设筛选项来控制。还有你K（孔中心直径）不做变化，应该是你建模时参数化控制的问题。此题的目的也是来锻炼大家的全参数建模的！

xu_luo · 发表于 2009-3-18 22:25:21

太牛了，还是第一次听说有重用库，刚才打开了UG5发现有这个东西，真是长见识

beyond2009 · 发表于 2009-3-18 22:45:58

:( 鉴于大家对重用库不太熟悉，本次的教程出的比较详细。由于最近工作比较忙，教程还有一半没有完成，预计完成后50M左右。
想了解的朋友再等两天，我抽时间做出来，结束这次痛苦的练习题！

skyhawk789 · 发表于 2009-3-18 22:59:43

===================你的大作噢

tc922827 · 发表于 2009-3-19 08:14:40

麻烦问下，这题NX4能做吗？

beyond2009 · 发表于 2009-3-19 10:05:54

NX4时好像还没有重用库，但从NX5时就有了！我是从6才开始用的！

nmgwxc · 发表于 2009-3-19 17:26:23

第一次，从这里了解到啊！“好好学习，天天向上。”

kc135 · 发表于 2009-3-19 17:55:10

期待大作重用庫
讓大伙長長見識

beyond2009 · 发表于 2009-3-19 19:51:58

开始上传教程啦！共33个压缩卷，2个视频文件。
由于第一次做教程很紧张，大家见谅！

[ 本帖最后由 beyond2009 于 2009-3-19 20:28 编辑 ]

beyond2009 · 发表于 2009-3-19 19:52:30

继续！！！

[ 本帖最后由 beyond2009 于 2009-3-19 20:13 编辑 ]

beyond2009 · 发表于 2009-3-19 20:00:27

最后了！！

[ 本帖最后由 beyond2009 于 2009-3-19 20:48 编辑 ]

sheng7327 · 发表于 2009-3-19 22:40:29

文件太大一定很好啊。
