用UGNX5.0制作带有加强筋剖视图的方法

429081022 · 发表于 2009-3-13 09:26:29

您需要登录才可以下载或查看，没有帐号？注册

x

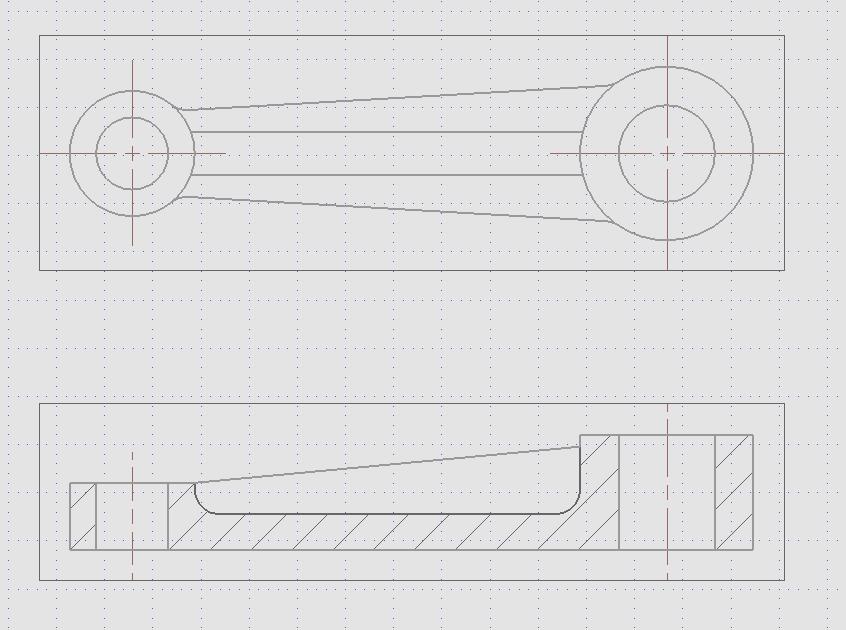

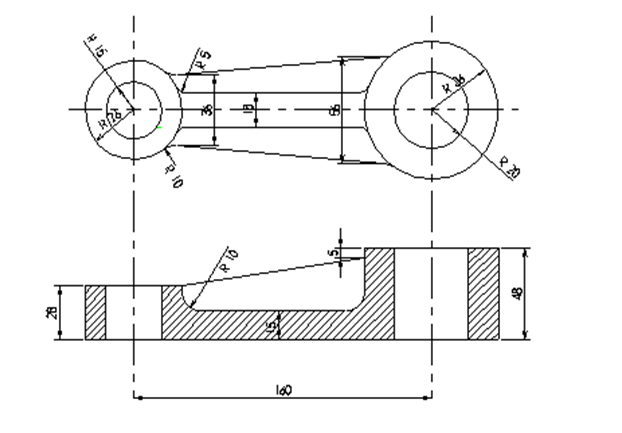

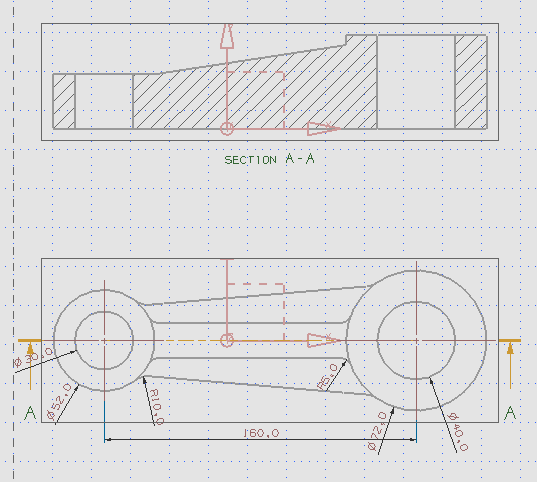

在制图是发现一个问题：怎样使带有加强筋的全剖视图中的筋不参与剖视（如图1所示的效果，图2是我用全剖视图做出来的效果）？
我也想到过用局部剖视图，但绘制局部剖视线时好像很费事儿，不知道各位是否有什么高招没有？请知道的朋友详细解答一下，谢谢！

vienaldo · 发表于 2009-3-13 12:38:29

图1的视图是有问题的

扫街 · 发表于 2009-3-13 14:24:43

提示: 作者被禁止或删除内容自动屏蔽

beyond2009 · 发表于 2009-3-13 20:14:52

做了一下，不是不可以做出来，只是不太实用。这个图最好不要剖，用虚线表示孔就得了！

LRH1111 · 发表于 2010-6-10 20:40:57

有很大一部分还是国标制图方法,,老外还是不懂啊

gp634769181 · 发表于 2010-6-11 10:24:03

手工修改剖面线？

能不能介绍哈

happyforever · 发表于 2010-6-11 15:33:37

我也想知道有什么好的方法

brucezf · 发表于 2010-6-11 16:34:35

遇到同样问题，期望解答
