根据锥度画斜线？

wiebin · 发表于 2009-3-5 04:53:58

您需要登录才可以下载或查看，没有帐号？注册

x

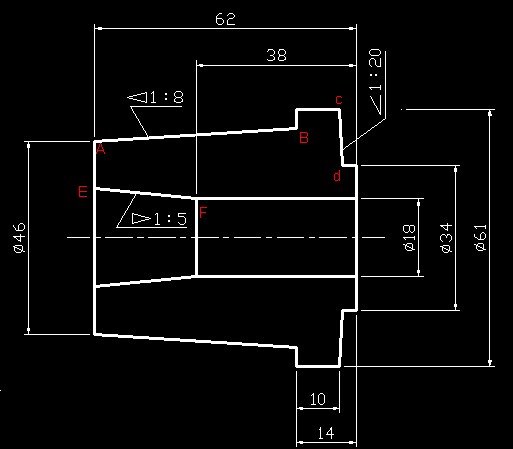

我是刚刚学CAD的，不会做这个图。
我用锥度公式可以做出AB和EF两条线。不过不知道怎么画CD 这条线。希望各位高手可以帮帮忙，谢谢！

[ 本帖最后由 woaishuijia 于 2009-3-6 06:57 编辑 ]

maoyangmy · 发表于 2009-3-5 08:30:36

有什么问题么？图纸看上去画的很好啊？

龍杺起航 · 发表于 2009-3-5 08:40:22

看的我稀里又糊涂，弄不明白你在搞啥？

wiebin · 发表于 2009-3-5 14:59:50

看上去是不怎么难，我用锥度公式可以AB 和EF的坐标。
CD的坐标就不知道怎么算出来了？？

pss0902 · 发表于 2009-3-5 18:36:33

不知道楼主要问什么问题，大家瞎猜啊~~~

sunnyoldman · 发表于 2009-3-6 08:34:56

楼主只需按Y轴方向，按1：20的斜度画出斜线，移动到D点就可以。

pss0902 · 发表于 2009-3-6 08:45:25

先以C为起点，向下画一根长20mm的垂直线，再拖住下面的端点水平向右拉1mm，再修剪掉多余的长度就好了呀。

rongjian · 发表于 2009-3-6 08:49:24

输入画直线命令，选取”C"点做为起点，接着在命令行内输入“@1,-20”回车结束画线，最后将这条直线和水平的那条直线倒一个距离为0的倒角就可以了。
其实在CAD中画图时，是不用进行计算得出坐标后再绘图的，你可以根据锥度的定义先画出一段直线，然后用修剪/延伸等命令进行编辑直线就可以了。

wschx2004 · 发表于 2009-3-6 09:05:59

你是不画出来了吗?奇怪。

lyglhb · 发表于 2009-3-6 09:47:36

画出@1,20的xline线，然后与水平线进行修剪即可

梧桐桩 · 发表于 2009-3-6 11:41:37

CD线的角度可以确定。应该说要确定CD线的位置还差一个尺寸。。

zy402 · 发表于 2009-3-6 11:51:11

在空白地方划一个三角形，锥度比例按1：20，测量角度然后再在图上根据角度来做就可以了

番禺理工 · 发表于 2009-3-6 13:40:47

锥度计算公式：
2tan α/2=1：n
算出α ，然后根据角度确定位置

rgyzgwh · 发表于 2009-3-12 20:47:02

CAD中的斜度和锥度的画法

lingxiao100 · 发表于 2009-3-12 22:50:03

深刻理解锥度的意思应该就不难话出来了，用@a<b，来话直线即可，a表示直线长度，b表示角度，与x轴夹角

keilei001 · 发表于 2009-3-12 22:56:03

最重要的是要理解锥度和斜度的区别。

lingxiao100 · 发表于 2009-3-12 23:22:32

图中1：20锥度的直线就是ab线，你移动过去把相关线连接起来就行了，不知道这样够清楚了没有

skwen · 发表于 2009-3-14 15:37:28

高手如云....

jameswxw · 发表于 2009-3-14 18:47:55

原帖由 rgyzgwh 于 2009-3-12 20:47 发表 http://www.3dportal.cn/discuz/images/common/back.gif5 W4 | L, f& o' k2 N& H
CAD中的斜度和锥度的画法

谢谢分享！

qq1988hxc · 发表于 2009-5-6 20:50:18

有没有CAXA的锥度画法图啊！！！！

lxjwjp · 发表于 2009-5-6 23:11:34

原帖由 rgyzgwh 于 2009-3-12 20:47 发表 http://www.3dportal.cn/discuz/images/common/back.gif9 S0 m( p6 k: W- j3 s
CAD中的斜度和锥度的画法

给人以鱼，不如授人以渔！

[ 本帖最后由 lxjwjp 于 2009-5-6 23:12 编辑 ]

lifengmin · 发表于 2009-11-22 00:00:17

呵呵
总算学到个画锥度的方法了

liuli.0686 · 发表于 2010-4-18 21:27:54

cd是斜度，ef是锥度，要搞清楚，算法很简单，看看书

(gump. · 发表于 2011-10-4 09:56:34

我也不太懂。。。
