草图旋转问题

zzp1995 · 发表于 2009-2-22 14:57:21

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

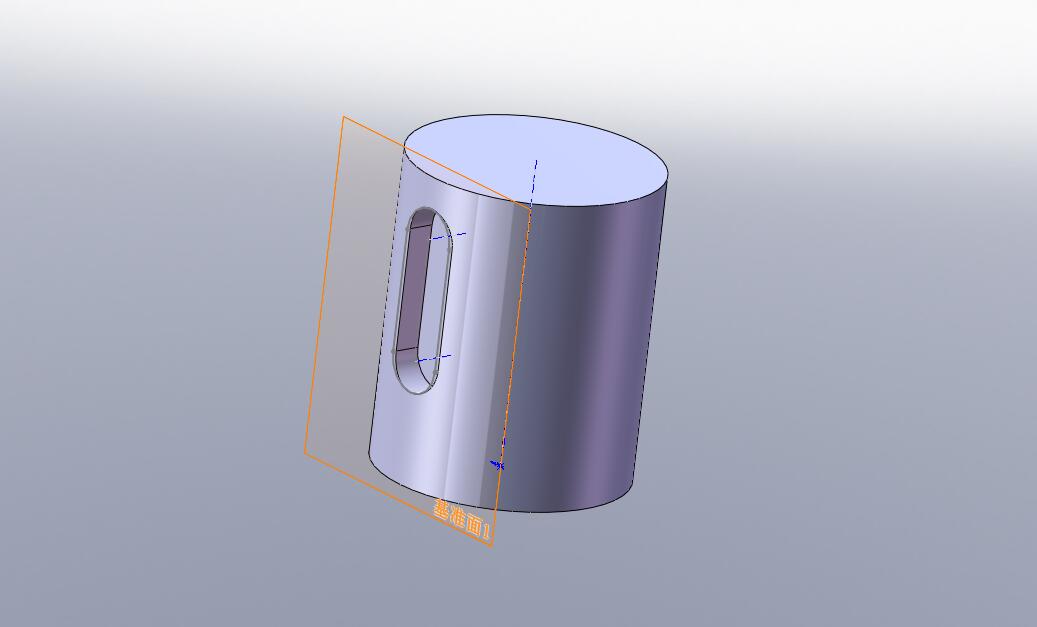

如下图高亮所示草图，怎样操作才能沿中间的构造线（与圆柱体相切）转90度，想拉伸切除键。

caotuwenti.rar (24.17 KB, 下载次数: 15)

alan802008 · 发表于 2009-2-22 14:59:09

沿着中心线分开，用一半的草图旋转180度或360度都可以

alan802008 · 发表于 2009-2-22 15:01:06

你的草图不能言中心旋转180度

zzp1995 · 发表于 2009-2-22 16:03:28

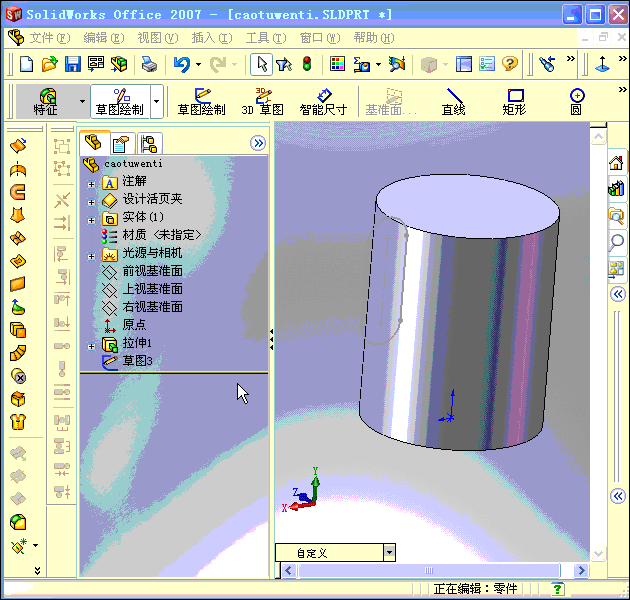

回4楼：编辑草图面里的功能太少，不能实现。见下图

alan802008 · 发表于 2009-2-22 16:31:43

看看是不是这样
插入一个基准面与曲面垂直，选择其他解，直到你需要的平面位置，然后编辑草图平面。

caotuwenti.rar (55.31 KB, 下载次数: 8)

pss0902 · 发表于 2009-2-22 16:41:48

楼主先创建一个基准面与圆柱相切，然后编辑草图平面，选中刚才创建的基准面，再用草图拉伸切除。

YUANMENG · 发表于 2009-2-22 18:07:56

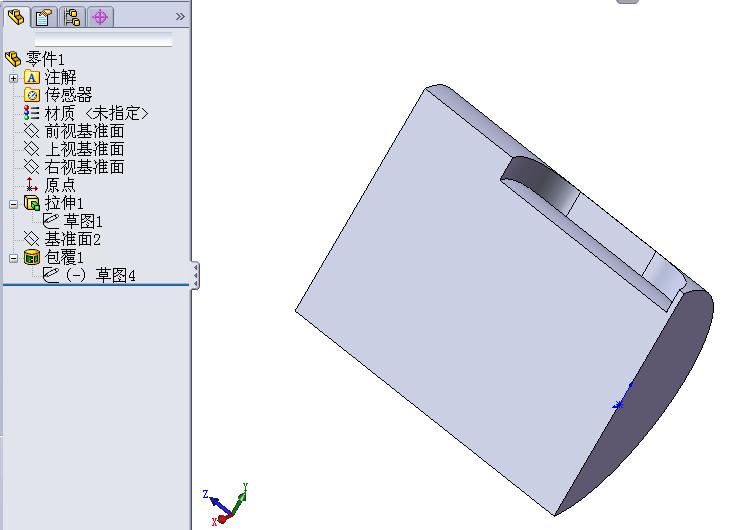

6,7楼的同志你们这样切除的话,键槽的深度可不一侄哟,我想用包覆命令来切除会更好.

扫街 · 发表于 2009-2-22 18:29:43

提示: 作者被禁止或删除内容自动屏蔽

alan802008 · 发表于 2009-2-22 20:48:10

键槽底部应该是平的，而包覆命令的底部是圆柱状，所以不对

zzp1995 · 发表于 2009-2-23 11:30:40

我想明白的是，草图所在的基准面能不能旋转，比如沿草图中的中心线。

zzshuang · 发表于 2009-2-23 11:42:39

原帖由 zzp1995 于 2009-2-23 11:30 发表 http://www.3dportal.cn/discuz/images/common/back.gif# b8 R" C# G) l: v1 v3 R( |
我想明白的是，草图所在的基准面能不能旋转，比如沿草图中的中心线。

基准面是不能旋转的。
但你可以换一种思维方式，将本体选择90度，等完成你需要的工作后再转回去就是罗！

[ 本帖最后由 zzshuang 于 2009-2-23 11:46 编辑 ]

alan802008 · 发表于 2009-2-23 11:43:24

草图所在的基准面不能参照自己旋转，只能另外建立参照物，与该基准面没有关联的

danilso · 发表于 2009-2-23 11:53:12

原帖由 zzp1995 于 2009-2-23 11:30 发表 http://www.3dportal.cn/discuz/images/common/back.gif$ c- h( v# i+ l6 D
我想明白的是，草图所在的基准面能不能旋转，比如沿草图中的中心线。

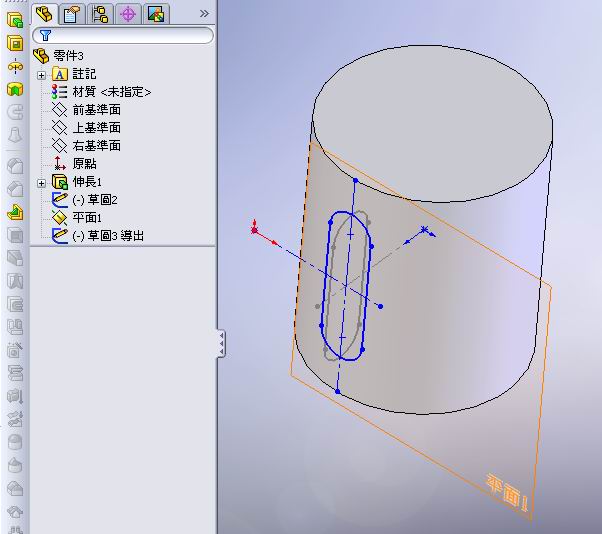

我的回答是:能如圖我就是參考草圖線段但是要在旋轉後的草圖導出原草圖

zzp1995 · 发表于 2009-2-23 12:29:05

danilso大师能说说具体的步骤吗？

suning0127 · 发表于 2009-2-23 12:34:26

大师用的是“派生草图”吧

zzp1995 · 发表于 2009-2-23 12:34:55

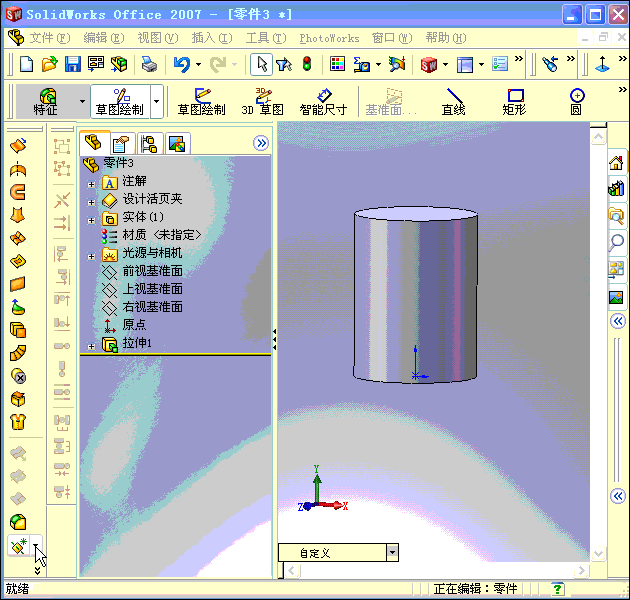

真正的目的是草图旋转问题，至于画键的更直接的方法如下图：（当然，这是看了大家的回帖后刚会的）

[ 本帖最后由 zzp1995 于 2009-2-23 14:28 编辑 ]

浮萍 · 发表于 2009-2-23 13:21:09

没错，兄弟做得很好啊！！

hahap · 发表于 2009-2-23 16:51:32

原帖由 zzp1995 于 2009-2-22 14:57 发表 http://www.3dportal.cn/discuz/images/common/back.gif5 @# f- K1 I1 U$ i, s5 w
如下图高亮所示草图，怎样操作才能沿中间的构造线（与圆柱体相切）转90度，想拉伸切除键。) w& ^, f" W. P# u% O9 h2 {% p
1185478
8 r' u# b$ _ P7 E# N3 k7 z. I0 ^4 E/ p2 ~0 ?& u
11854799 C: o2 E5 |9 I T" I# ]+ ?- x" g

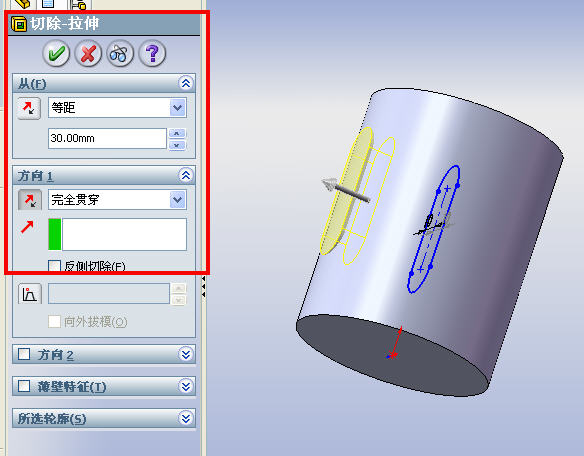

9 _4 C( W$ `& x5 e. E' t注：主要问题是草图旋转，至于画键的更好办法见17楼。

不用做基准面的，把键槽草图移到中心位置，设置“等距”切除就好。

[ 本帖最后由 hahap 于 2009-2-23 16:58 编辑 ]

danilso · 发表于 2009-2-23 18:37:17

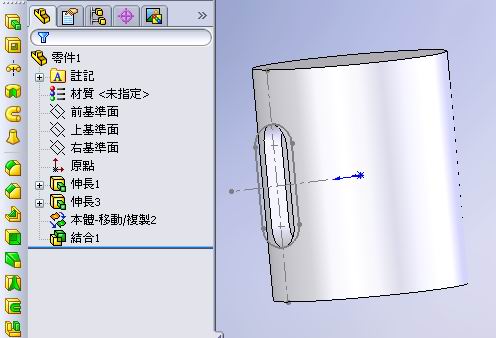

移形換影法-不轉草圖轉實体再切除.

bj999999999 · 发表于 2009-2-23 18:47:51

来到这里，我又学了一招，谢谢大家了

zzp1995 · 发表于 2009-2-23 20:06:09

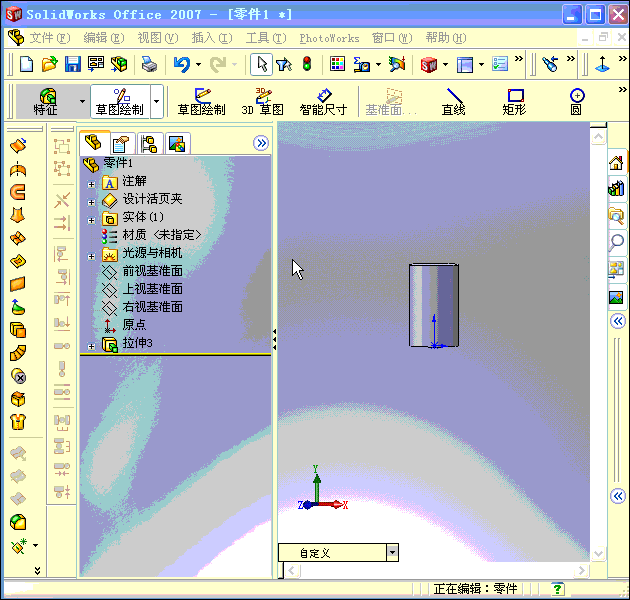

回复20楼：斑斑的方法比我在17楼的更简便，只是不应用贯通，用指定深度才更符合键的加工要求（见下图）：

[ 本帖最后由 zzp1995 于 2009-2-23 20:15 编辑 ]

liumxiucai · 发表于 2009-2-23 20:49:03

斑竹厉害　。。我又学到了

lw15923993856 · 发表于 2009-2-23 21:00:37

学习中，今天你们又让我学了一课。谢谢

zhaowenzhu · 发表于 2009-2-23 21:09:44

都吧自己转晕了，直接建草图拉伸切除多好，费劲。

dzhenghua · 发表于 2009-2-23 21:14:37

不错，支持一下。
