[已解决] 草绘时导入sec文件定位方法求助

[复制链接]
发表于 2009-2-19 19:59:09 | 显示全部楼层 |阅读模式 来自: 中国广东深圳

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
复杂的截面在草绘中画好后,保存为sec文件,可以在其他时候调用,即在草绘时用数据来源于文件。但是导入后怎样定位呀?怎样和基准面定位呀?谢谢各位!!$ a- f, t  `. s2 Q' d7 x
发表于 2009-2-19 20:20:40 | 显示全部楼层 来自: 中国广东东莞
这个嘛,你最好是把sec文件的尺寸先加强,然在调入时调好角度和大小比例,再用约束器来约束就行了,比如点对齐到点,,,
发表于 2009-2-19 20:28:21 | 显示全部楼层 来自: 中国广东东莞
楼上说得对,你可以通过导入SEC文件时出现的对话框调整尺寸比例以及旋转角度,同时可以利用鼠标移动将图放到大概位置,最后使用约束进行精确定位。
发表于 2009-2-19 22:29:16 | 显示全部楼层 来自: 中国广东深圳

回复 1# szzhaoj 的帖子

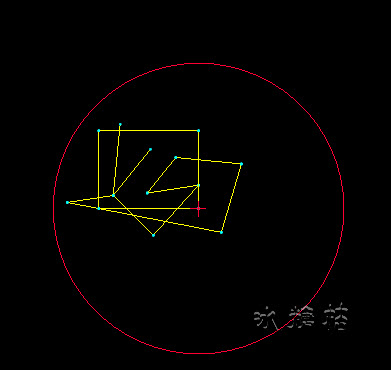

复杂的截面在草绘中画好后,在保存sec文件前。先画一个大圆,圆要大到超出所有草绘图元,圆心你根据实际情况来定,这个圆心就像CAD里定义块时选的插入基准点。
. H& m/ o! D2 F# G然后再保存成sec文件。
% i9 B+ e2 e" S# ~4 I+ b: T& a3 N# F% ~' |2 C" v8 A" T  r) F
22-13-46.jpg ) x0 `' y; g1 S+ V+ {% `6 ~) a
( n4 H7 Y" l( u

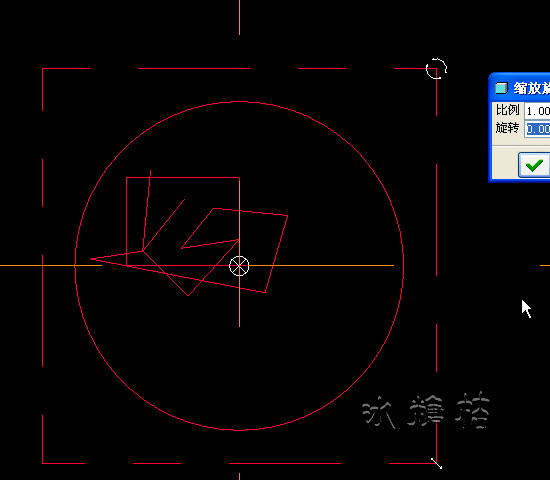

4 M- f3 [3 y3 N. D) i/ o在后面要调用时,当从文件导入时就会自动以最大圆的圆心为基准点,这时的这个圆心点是可以捕捉到其它的参照面、点的。定好后再删掉圆。
: A( t6 ~$ l9 I* x6 D$ D 2009-2-19 22-15-38.jpg

评分

参与人数 1三维币 +6 收起 理由
wz_111 + 6 应助

查看全部评分

发表于 2009-2-20 12:23:02 | 显示全部楼层 来自: 中国河南濮阳
楼上的说法不错,是一种实用的技巧。
+ {0 i) W$ z' l* N, \& X如何把槽钢等型材的截面作为库并可以方便调用呢?
发表于 2009-2-20 20:52:58 | 显示全部楼层 来自: 中国湖北武汉
四楼的果然好办法,我以前怎么没想到!!!!!!!!
发表于 2009-2-21 00:10:27 | 显示全部楼层 来自: 美国
插入的时候有个基准点,那个基准点可以调的
发表于 2009-2-21 21:56:38 | 显示全部楼层 来自: 中国陕西西安
你有右键点中心十字那个园,然后定位到你要的位置,再点左键放置到合适的位置
发表于 2009-2-26 23:43:37 | 显示全部楼层 来自: 中国北京
四楼的做法确实不错,又学了一招。
发表于 2009-2-27 07:34:33 | 显示全部楼层 来自: 中国福建厦门
又学到了! 5 Y" R' R" x& R1 K8 C3 H* J( a
( `9 d3 ]# n/ p$ A7 {5 i% X
想想也是,同样都是图,都要有设计基准或定位基准!
3 q3 M& G4 e5 {! c1 N4 G* {- N7 \1 ~( H; Q. X; ~+ N- W
只要在作图时找出这些要领,你的草图要怎么放,放哪里应该就会很明朗了
发表于 2009-2-27 08:09:53 | 显示全部楼层 来自: 中国江苏无锡
四楼的方法也不是最好的,其实软件里已经考虑到这一点了。细心的人会发现:那个质心位置是可以拖动的,而图形不跟着动!
发表于 2009-4-17 18:40:58 | 显示全部楼层 来自: 中国北京
那个点,我拖动那个点时怎么不能自动捕捉呢?
发表于 2009-4-17 18:46:28 | 显示全部楼层 来自: 中国湖北荆州
在草绘做个坐标系吧,插入后,直接定位坐标系
发表于 2009-4-17 20:21:03 | 显示全部楼层 来自: 中国江苏无锡
因为你没有定义好参照!
发表于 2009-4-17 20:50:44 | 显示全部楼层 来自: 中国广东东莞
原帖由 huhusun 于 2009-4-17 18:46 发表 http://www.3dportal.cn/discuz/images/common/back.gif3 p2 O: y2 ]3 r' n& p
在草绘做个坐标系吧,插入后,直接定位坐标系
0 l+ o& ]$ Z$ o
确实可以在草绘中做坐标系,插入后定位,但是所谓的定位也只能通过“约束”来达成。
0 h- X" y! y+ t( ^3 _5 `另外除了约束之外,还可以通过标注尺寸来定位插入的截面。
  ^/ h9 D( _  S其实等截面插入到草绘图后,截面图就跟在草绘中绘制的一样,接着你就像平时绘图一样标尺寸,定约束就可以啦。

评分

参与人数 1三维币 +2 收起 理由
wz_111 + 2 应助

查看全部评分

发表于 2009-4-17 20:53:18 | 显示全部楼层 来自: 中国广东东莞
原帖由 _troy 于 2009-4-17 18:40 发表 http://www.3dportal.cn/discuz/images/common/back.gif  x( G8 j$ o9 [3 K
那个点,我拖动那个点时怎么不能自动捕捉呢?
8 ?) w' Z  ~$ h- G. F  @- T
这个点确实不可以自动捕捉,需进行约束才可以。
2 {& f% W+ D. p; ^& l" l& u拖动那个点只能将其放到大概位置。
发表于 2009-4-17 23:53:01 | 显示全部楼层 来自: 中国湖南
四楼的果然好办法,有学到了一点知识
发表于 2009-4-18 03:46:08 | 显示全部楼层 来自: 中国台湾
感謝四樓及南柯的解說,再學習一些PROE的技巧!
发表于 2009-4-19 07:46:17 | 显示全部楼层 来自: 中国浙江杭州
注意基准点和坐标系,尺寸设为0,就可以定位,还有比例为1
发表于 2011-11-9 21:16:57 | 显示全部楼层 来自: 中国湖北
您的方法真实用。。谢谢
发表于 2011-11-9 22:01:29 | 显示全部楼层 来自: 中国江苏苏州
楼主说的方法不错,支持一下。
