[求助] 如何做这个焊接模块的自定义结构件

[复制链接]
alfred
发表于 2009-2-1 09:23:58 | 显示全部楼层 |阅读模式 来自： LAN

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

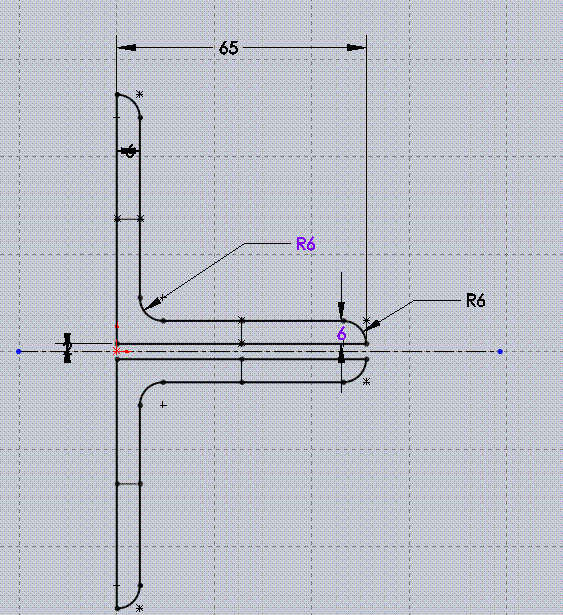

如何做这个焊接模块的自定义结构件
. L( r- `/ ^( D+ v. E" e如图9 Y# B2 Y6 m. {0 \( G. r

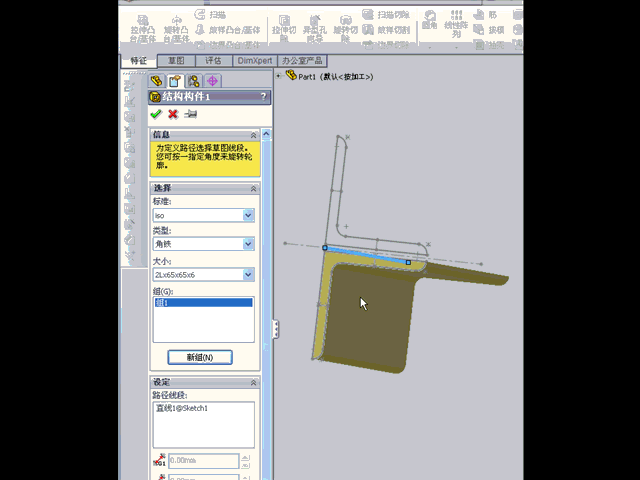

1.gif - X3 b- j4 D: t, i3 S9 i
我想把两个角钢作为一个结构件
: t2 d, s0 B' J. Y! d3 G' g% Z但是没有成功, U% M' A8 h" o. c6 A5 Z0 C5 d, \
不知道SolidWorks能不能定义这样的结构件
- W6 b8 f7 f% O% {6 j: ~或者我的步骤不对
回复

举报

扫街
头像被屏蔽
发表于 2009-2-1 09:42:09 | 显示全部楼层 来自： 中国辽宁营口
提示: 作者被禁止或删除 内容自动屏蔽
回复 支持 1 反对 0

举报

alfred
 楼主| 发表于 2009-2-1 09:59:34 | 显示全部楼层 来自： LAN
http://file:///C:/DOCUME%7E1/huangcy/LOCALS%7E1/Temp/moz-screenshot-2.jpg现实中没有就不一定不能建模啊
  r& }( J4 @' J. M现将截面图上传上来! r4 f: _" J, R4 [$ ~
回复 支持 1 反对 0

举报

lizuoshan
发表于 2009-2-1 10:27:54 | 显示全部楼层 来自： 中国广东广州
把草图保存到结构件轮廓目录就可以，注意文件的扩展名。
回复 支持 1 反对 0

举报

lizuoshan
发表于 2009-2-1 11:12:55 | 显示全部楼层 来自： 中国广东广州

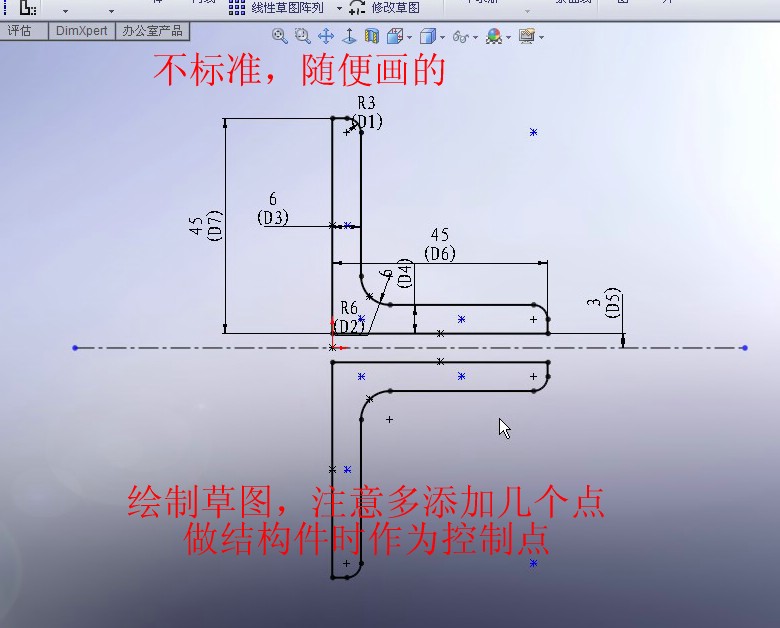

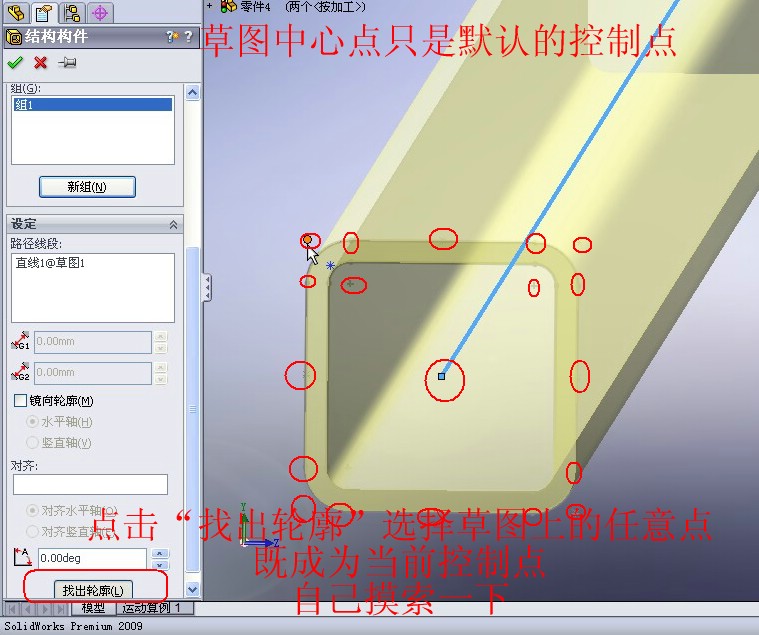

截屏1.jpg ; N1 d/ m+ }5 w3 V

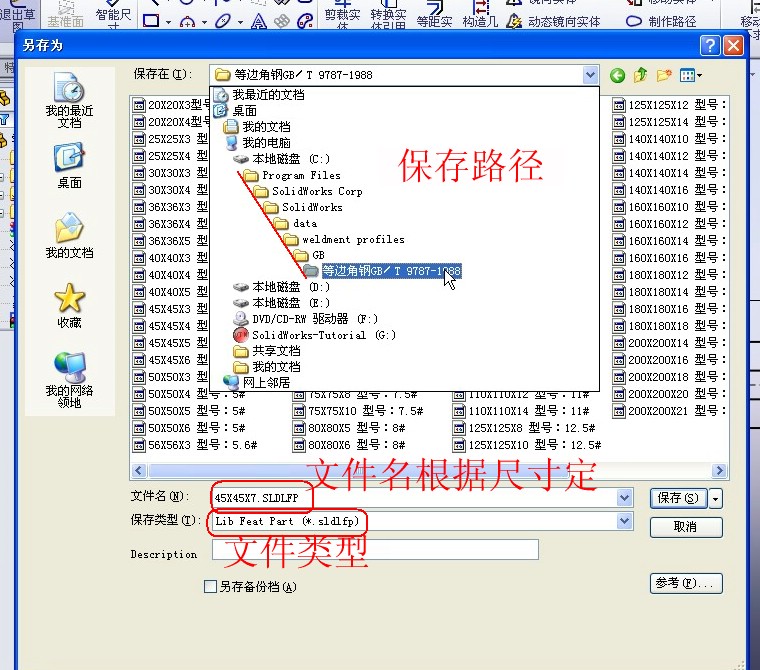

& s% L+ U2 Z# e) T, I+ I0 H 截屏2.jpg

评分

参与人数 1三维币 +3 收起 理由
mr.lee + 3 应助

查看全部评分

回复 支持 1 反对 0

举报

alfred
 楼主| 发表于 2009-2-1 11:22:21 | 显示全部楼层 来自： LAN
原帖由 lizuoshan 于 2009-2-1 10:27 发表 http://www.3dportal.cn/discuz/images/common/back.gif
6 p0 P) j3 o2 ~, G! {1 M5 {把草图保存到结构件轮廓目录就可以，注意文件的扩展名。
8 m4 o" `9 V. B4 `1 P* n- p
截面图我做的没问题
8 q  X: z, }; J5 {主要是我在做构件的时候
* J. @- C, M  P( \5 t$ B* H: S# T2 T不能将两个对称的角钢沿一个路径同时拉出
) G% K3 k0 x* a. g* R! }1 w# P% m见一楼的效果
) p3 k' {, n4 x! T我希望草图的两边都有角钢
/ C8 B1 p: H3 J. f; v感谢lizuoshan
回复 支持 反对

举报

lizuoshan
发表于 2009-2-1 12:04:25 | 显示全部楼层 来自： 中国广东广州
要拉伸时，你在草图里面画两条路径，约束好两条路径，做两次拉伸。
回复 支持 反对

举报

alfred
 楼主| 发表于 2009-2-1 12:11:33 | 显示全部楼层 来自： LAN
能不能用一个路径% e- j' l4 }: d6 W" S3 @- n0 ]
作出两个角钢？
回复 支持 反对

举报

扫街
头像被屏蔽
发表于 2009-2-1 13:23:08 | 显示全部楼层 来自： 中国辽宁营口
提示: 作者被禁止或删除 内容自动屏蔽
回复 支持 反对

举报

lizuoshan
发表于 2009-2-1 14:06:20 | 显示全部楼层 来自： 中国广东广州
原帖由 alfred 于 2009-2-1 12:11 发表 http://www.3dportal.cn/discuz/images/common/back.gif$ G7 d0 n7 H& u2 ^3 j6 N9 F6 W9 M
能不能用一个路径& F8 m' }. f& u5 K' ~
作出两个角钢？
: _7 ^/ x0 p& ], G! I
; G; b# ?2 b; g# r
可以，注意控制点的选择。
回复 支持 反对

举报

alfred
 楼主| 发表于 2009-2-1 16:08:05 | 显示全部楼层 来自： LAN
原帖由 lizuoshan 于 2009-2-1 14:06 发表 http://www.3dportal.cn/discuz/images/common/back.gif$ O' s$ R( _5 r  h0 F

/ T0 Y7 C( L2 D' e9 E% `& g" N" M
1 e; z9 q$ l5 I可以，注意控制点的选择。
$ s0 W+ U" b! x8 z  H+ `
怎么定义控制点？% J$ X4 ?7 _; z: N3 f
lizuoshan救命啊
回复 支持 反对

举报

lizuoshan
发表于 2009-2-1 17:00:34 | 显示全部楼层 来自： 中国广东广州

评分

参与人数 1三维币 +3 收起 理由
mr.lee + 3 应助

查看全部评分

回复 支持 反对

举报

dwsxsl
发表于 2009-2-2 18:50:45 | 显示全部楼层 来自： 中国陕西西安
可以先定义一个单角铁轮廓后，用不同的插入点分两次定义构件。
# X1 L; D8 a) u5 x8 v我用同样的方法绘制过双槽钢对焊的钢架

评分

参与人数 1三维币 +2 收起 理由
mr.lee + 2 应助

查看全部评分

回复 支持 反对

举报

alfred
 楼主| 发表于 2009-2-4 17:50:14 | 显示全部楼层 来自： LAN
这样做的缺陷很明显
( ~/ U1 v/ G8 g$ l& X首先，角钢是背对背的，这样建模效率低下0 @: G# [2 }  u% [, S) m' |
其次，角钢之间是有间隙的，还要重新定位' T) D, f# P& {
不过非常感谢 dwsxsl
回复 支持 反对

举报

姓斗士
发表于 2009-2-5 01:13:53 | 显示全部楼层 来自： 中国广东东莞
可以的，自定义结构构件就行，草图要自己画

评分

参与人数 1三维币 +2 收起 理由
mr.lee + 2 应助

查看全部评分

回复 支持 反对

举报

alfred
 楼主| 发表于 2009-2-5 09:15:26 | 显示全部楼层 来自： LAN
原帖由 姓斗士 于 2009-2-5 01:13 发表 http://www.3dportal.cn/discuz/images/common/back.gif
( q# j. W3 N' t; k' i$ q可以的，自定义结构构件就行，草图要自己画

3 O3 Y  f0 H* `草图当然是自己画的- f2 g( `) |; q8 ^& |% ]4 d$ h7 F
但是就是没有成功姓斗士能不能上传个文件看看？
回复 支持 反对

举报

dwsxsl
发表于 2009-2-5 22:38:15 | 显示全部楼层 来自： 中国陕西西安
首先，自己定义好框架，最好以两角钢中心线定义框架
) l% |! O1 `5 P  [  d2 [8 f至于两角钢间的缝隙可用焊缝填补% G" W: H6 y0 F. f% Q; @# E! @
这样更符合机械设计和实际
回复 支持 反对

举报
