爆炸图行业标准

ccrl · 发表于 2009-1-21 10:44:46

您需要登录才可以下载或查看，没有帐号？注册

x

爆炸图的制作是否有行业标准啊？
工作上经常要使用爆炸图，如何保证制作的图简洁易懂，层次分明呢？另外编辑线的制作是否有相应的标准呢？
哪位大大知道？如果有觉得自己爆炸图做的很漂亮很好的也请上传一些供菜鸟们学习学习，参考参考！
先谢谢了！

ccrl · 发表于 2009-1-21 11:25:15

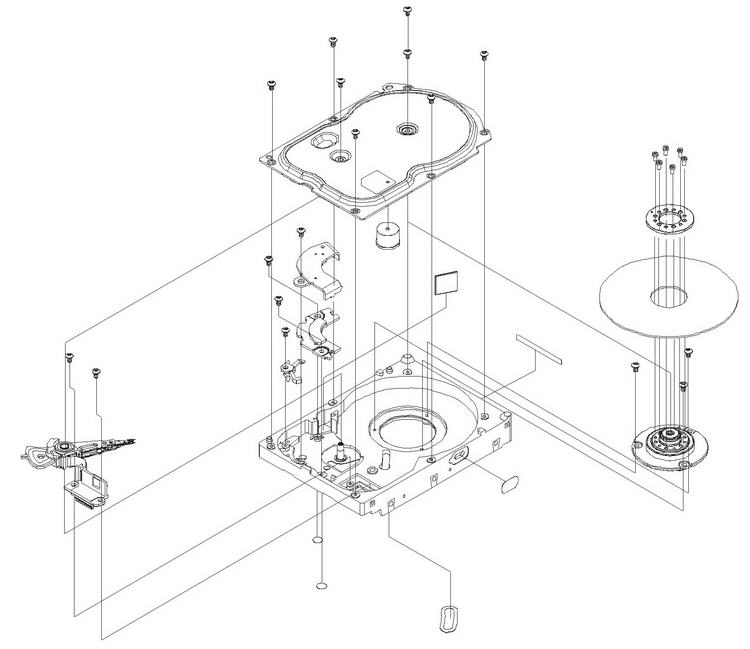

贴一个做个示例：

sssamg · 发表于 2009-1-21 12:13:10

这个还有行业标准吗

delimon · 发表于 2009-1-22 05:05:17

这个好像没有行业标准，主要是能让别人清楚地理解就可以了

lyw_business · 发表于 2009-1-22 06:15:01

这个好像没有行业标准

daji · 发表于 2009-1-22 07:29:00

请教2#
有没有快速形成您所贴图的方法。我都是一个件一个件地移动出来的，还要两个方向甚至三个方向移动。费时很费力。

pscgd · 发表于 2009-1-22 08:38:04

提示: 作者被禁止或删除内容自动屏蔽

扫街 · 发表于 2009-1-22 09:22:21

提示: 作者被禁止或删除内容自动屏蔽

wis101 · 发表于 2009-4-2 08:31:52

可以学习一下Pro/assembly process模块

sjzh2000 · 发表于 2009-4-2 14:49:48

提示: 作者被禁止或删除内容自动屏蔽

jh781600 · 发表于 2009-4-7 07:53:45

具体情况要看你自己如何画方便了。没有什么固定的模式

zhanglili167 · 发表于 2009-4-7 09:51:47

其实这个也无所谓标准不标准，最重要的是要简洁明了，表达全面。
1. 零件的爆炸一般以装配的先后顺序为序，一方面看着清晰明了，也是为了指导生产方便易懂。
2. 零件球标的标注一般要只有一个方向，顺时针或逆时针，不可以随便给出。
2楼的贴图确实是一个很好的例子，只是其中没有标注球标。

jsnjlgq · 发表于 2009-4-7 10:50:45

这个图里面的导引线是怎么做出来的,我做的都没有线

luxsdck · 发表于 2009-4-9 01:21:24

提示: 作者被禁止或删除内容自动屏蔽

CHYJUN · 发表于 2009-4-15 16:57:17

你们的　导线是怎么　引出来的　，要做爆炸图是不是对装配要求很高吗，我生成的　爆炸图觉得没上面的　例子好看

denniswang · 发表于 2009-4-15 17:20:40

国标中有几个主要原则，好像没有标准化。

烟斗无烟 · 发表于 2009-4-15 17:49:34

就是个说明书用得，表达清楚就可以了，好像没有标准。
