怎么在圆筒里面画调节槽阿？

鱼与熊掌 · 发表于 2009-1-15 13:01:42

您需要登录才可以下载或查看，没有帐号？注册

x

内外径尺寸随意
在内壁画深度为1.5mm的调节槽怎么画阿？
偶是菜鸟，希望高手指教一下。
谢谢

卫民 · 发表于 2009-1-15 13:26:17

等代高手出来讲解

jiuyue · 发表于 2009-1-15 14:12:32

什么样子的，有没有图？

157742491 · 发表于 2009-1-15 14:15:07

楼主最好贴个示意出来
也好棒你做

鱼与熊掌 · 发表于 2009-1-16 14:08:32

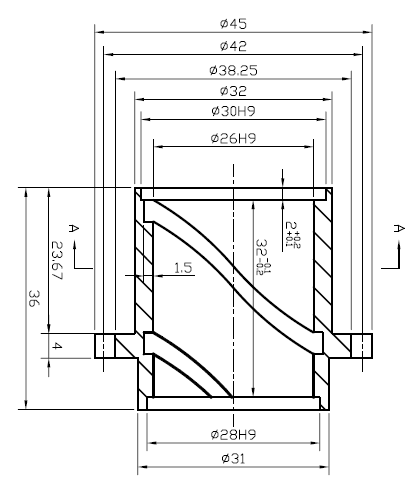

这是我画的剖面图
不知道三维怎么画
指点一下

funny_lee · 发表于 2009-1-16 14:52:20

画出一条螺旋线，然后沿着螺旋线扫描。不可以吗？？？

鱼与熊掌 · 发表于 2009-2-5 10:41:12

原帖由 funny_lee 于 2009-1-16 14:52 发表 http://www.3dportal.cn/discuz/images/common/back.gif
: Q/ s& V+ }9 n# N$ }; ~- e7 j画出一条螺旋线，然后沿着螺旋线扫描。不可以吗？？？

不知道为什么螺旋线总是和我想画槽的面垂直

jiuyue · 发表于 2009-2-5 17:22:58

螺旋线默认增长方向为+ZC，默认原点为工作坐标系坐标原点，默认起点为+xc。楼上的螺旋线与画槽面垂直的问题，可以通过螺旋线对话框中的定义方位和点构造器来指定螺旋线的原点和方向。

鱼与熊掌 · 发表于 2009-2-6 16:34:53

谢谢诸位的帮助阿

weiwuer · 发表于 2009-2-6 16:39:34

多谢指教。

gxb821224 · 发表于 2009-2-6 23:05:39

多谢指教啊
