6.0的局部剖

gyhrp · 发表于 2009-1-5 20:22:47

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

6.0的局部剖与以前版本不一样，无法用“扩展”，用“扩展”时草绘及曲线为不可选状态！后来才发现在右键菜单中多了“活动草绘视图”命令，在要局部剖的视图上击右键---活动草绘视图---在要局部剖的地方绘制边界线---局部剖。。。。选边界线--确定！只是还没搞清楚怎样退出“活动草绘视图”命令，我只好将其（虚线框）转移到图纸边界。因为选下一个“活动草绘视图”后，上一个视图的虚线框就消失了（选图纸边界也有此命令选项）。希望大家能相互告知！

yanglanyue · 发表于 2009-1-5 21:41:37

好的资料,收益非浅

0402140306 · 发表于 2009-1-5 22:12:02

不错。学习了，谢谢楼主

gyhrp · 发表于 2009-1-6 12:08:17

有哪位大虾出招来完善此项操作，让大家都受益？

a122755311 · 发表于 2009-2-2 17:53:47

谢谢楼主的心得~~！以后遇到问题向楼主请教~！！

xingyu114 · 发表于 2009-2-2 23:16:25

6.0的局部剖与以前版本不一样，无法用“扩展”，用“扩展”时草绘及曲线为不可选状态！后来才发现在右键菜单中多了“活动草绘视图”命令，在要局部剖的视图上击右键---活动草绘视图---在要局部剖的地方绘制边界线---局部剖。。。。选边界线--确定！只是还没搞清楚怎样退出“活动草绘视图”命令，我只好将其（虚线框）转移到图纸边界。因为选下一个“活动草绘视图”后，上一个视图的虚线框就消失了（选图纸边界也有此命令选项）。希望大家能相互告知谢谢

ssiiie · 发表于 2009-5-18 12:28:56

谢谢心得！

cqwqa · 发表于 2009-8-16 01:00:38

[quote]原帖由 gyhrp 于 2009-1-5 20:22 发表 http://www.3dportal.cn/discuz/images/common/back.gif
6.0的局部剖与以前版本不一样，无法用“扩展”，用“扩展”时草绘及曲线为不可选状态！后来才发现在右键菜单中多了“活动草绘视图”命令，在要局部剖的视图上击右键---活动草绘视图---在要局部剖的地方绘制边界线--- ... [/quoter

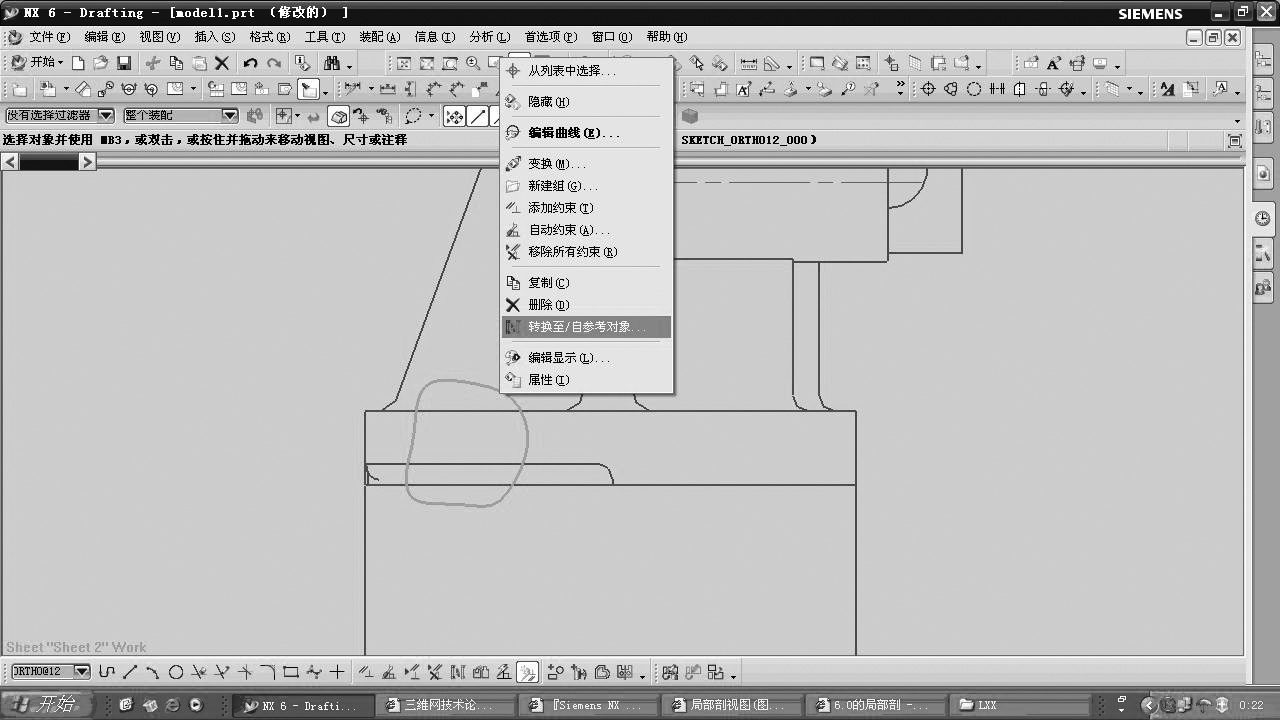

接楼上的,这个只要在边界线绘完以后,右键选"转移至/自参考对象"这个就OK了,然后按以前版本的方式就可以了,

cqwqa · 发表于 2009-8-16 01:08:24

原帖由 gyhrp 于 2009-1-5 20:22 发表 http://www.3dportal.cn/discuz/images/common/back.gif I2 g$ w# }) Q8 u/ F
6.0的局部剖与以前版本不一样，无法用“扩展”，用“扩展”时草绘及曲线为不可选状态！后来才发现在右键菜单中多了“活动草绘视图”命令，在要局部剖的视图上击右键---活动草绘视图---在要局部剖的地方绘制边界线--- ...

以上问题有另外的解法(接上面的):

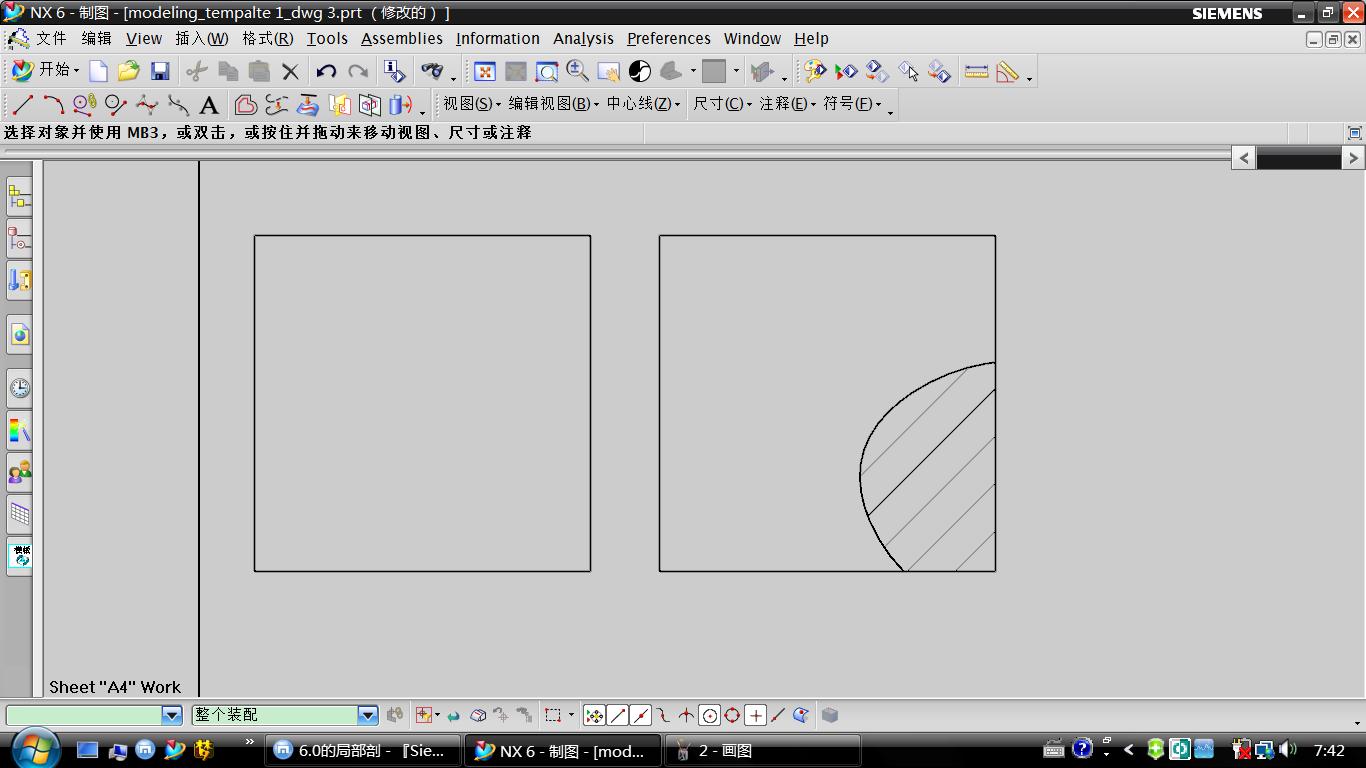

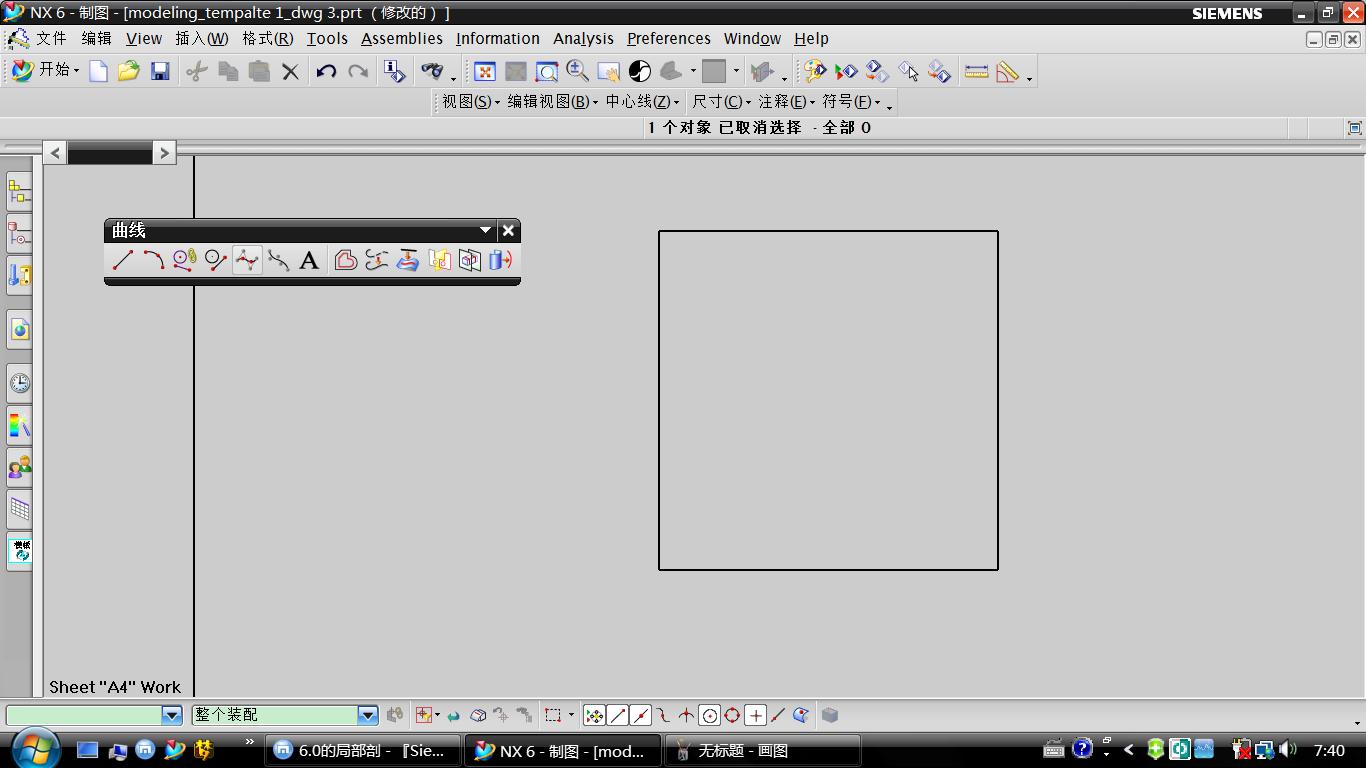

的视图上击右键---活动草绘视图的视图上击右键---活动草绘视图把"草图工具"开启,_用"样条曲线"作好边界并退出.和以前版本比较多一步"右键选"转移至/自参考对象",接下来的步骤不变.

yancx · 发表于 2009-8-16 07:43:49

"用“扩展”时草绘及曲线为不可选状态！"这个描述是错误的!!!!

如下:

张智中 · 发表于 2009-12-23 18:43:40

太强了哈师傅

gyhrp · 发表于 2009-12-23 23:44:55

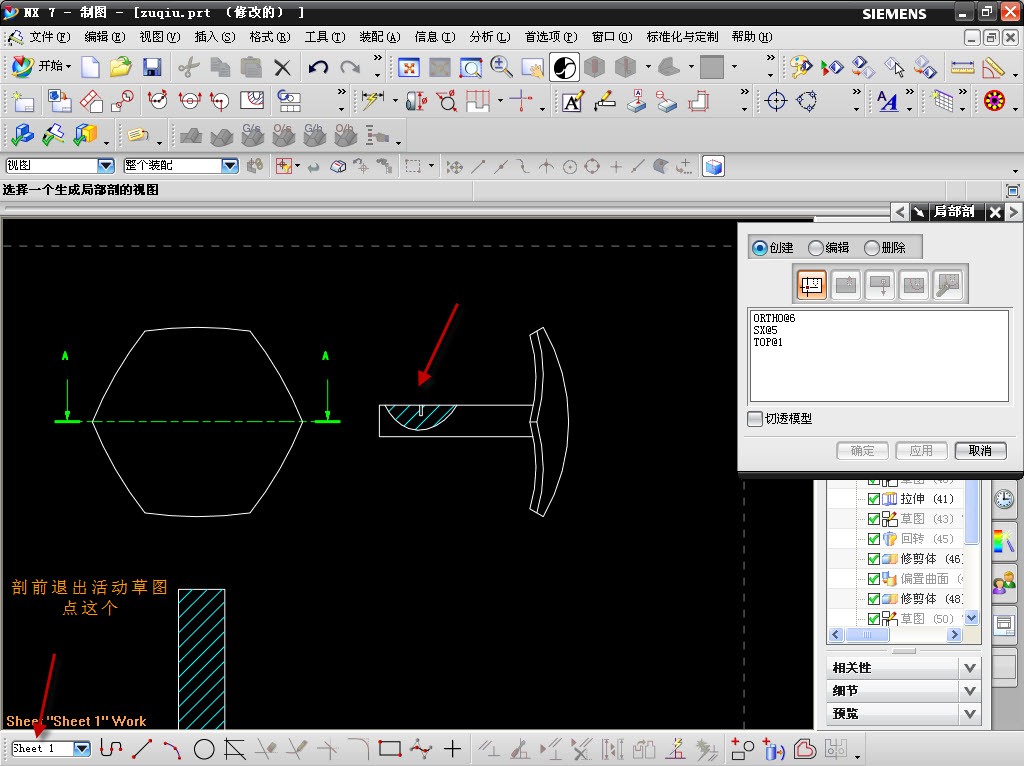

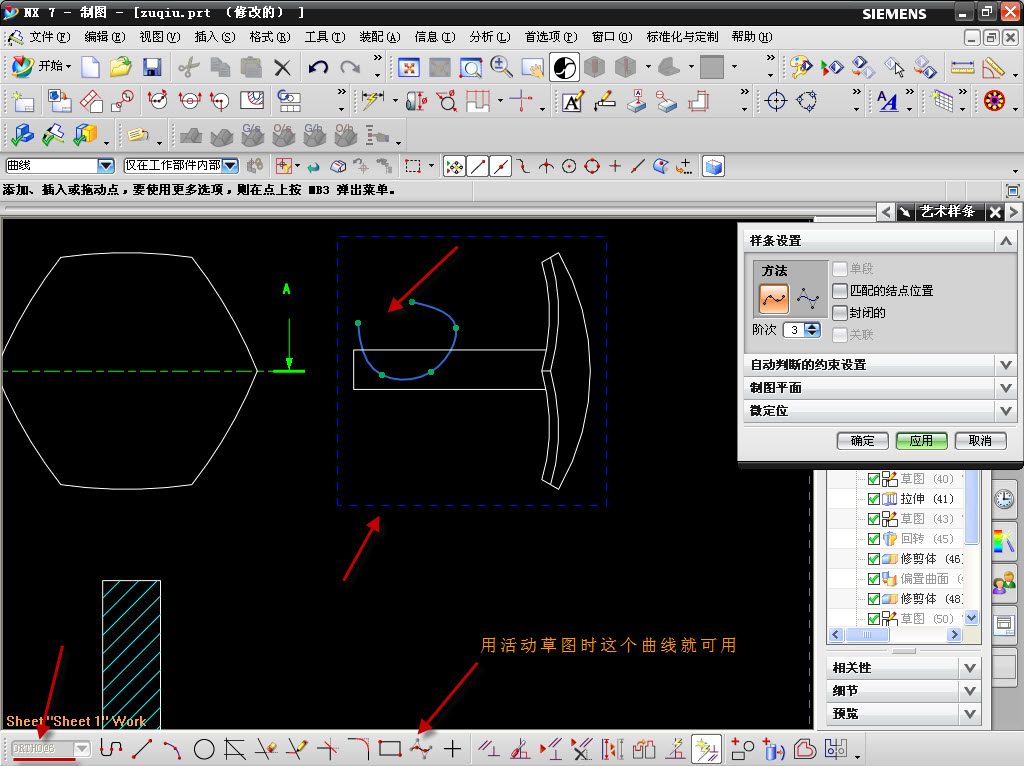

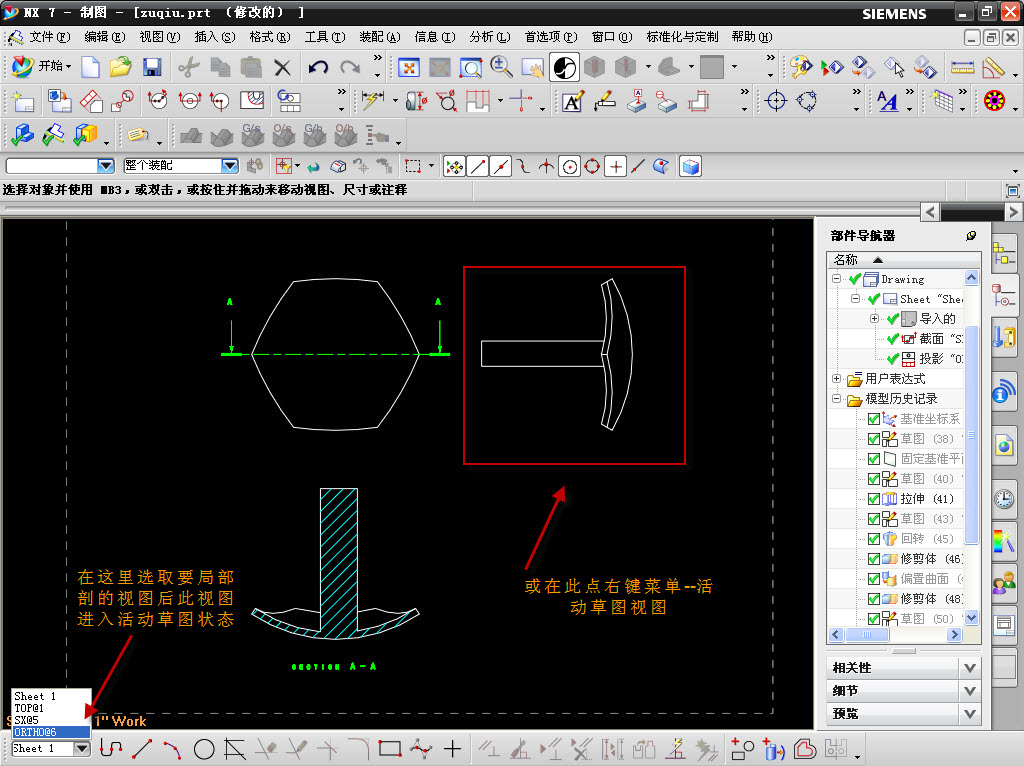

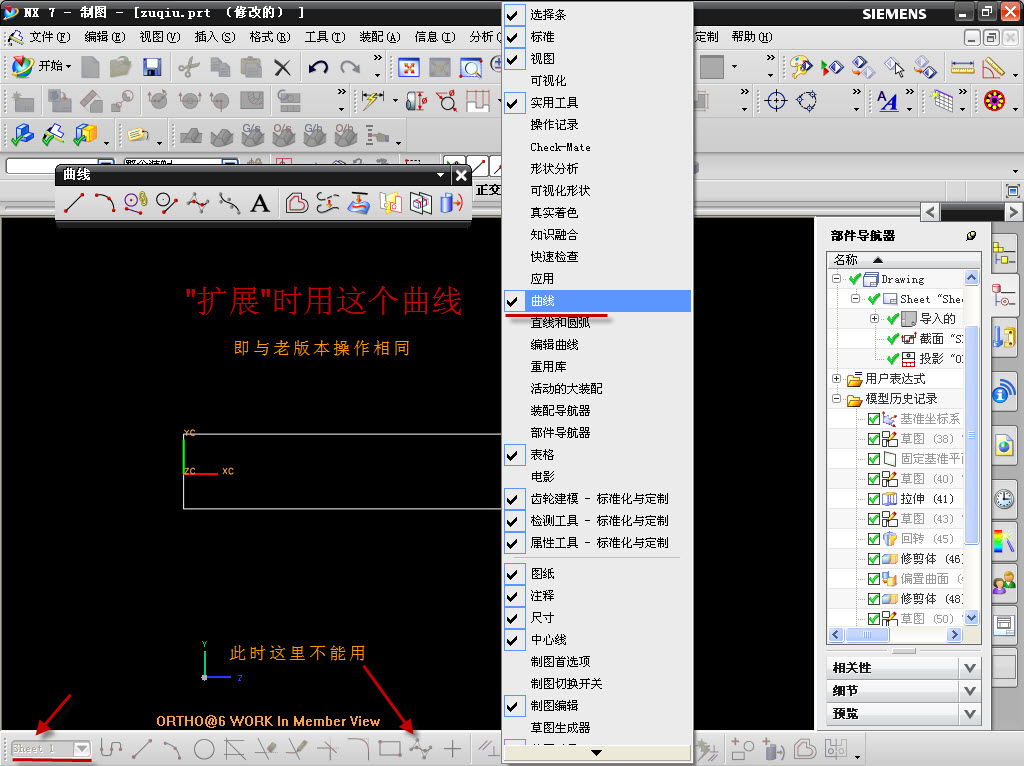

既然此帖还有人关心，就再加上一贴以完善。6.0和7.0的两种局部剖的方式：

ssnrt1121 · 发表于 2009-12-24 13:50:00

可以用的，将定制中的样条拉出来，就可以用了

liusihai520 · 发表于 2009-12-28 14:11:54

不错，深刻了
