Solidworks的包覆

l_p · 发表于 2008-12-5 14:35:56

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

Solidworks的包覆特征在生成文字的时候还是挺好用的，虽然在普通情况下跟拉伸（从曲面到曲面）生成的特征一致，但是拉伸（从曲面到曲面）中的拉伸字体时，总是特征不对，如我们拉伸A1235时会出现A中间那一块也跟着拉伸出来了（奇怪的现象，不知道Solidworks这个特征的计算的依据是什么！呵，也许是孤岛计算方式不一样吧***2007及以下版本，2008已解决）所以做文字的时候还是用包覆吧，有三个选项
1、  浮雕：
2、  蚀雕，
3、  刻划：如果没什么特殊要求，个人推荐用这个。因为这个对于标注尺寸的影响要少一点，另外在工程图中也会显得好看一点。
有些时候点点反向，收获也会挺大的，至少不用为了包覆一个小动作，我还要建一个基准面吧。呵呵。太简单了。
   另外，包覆草图的面一定要平行于被包覆面（被包覆面也不能是有锥度的），否则也是包覆不起来的，这时可以考虑用拉伸（从曲面到曲面）命令。适当基准面的建立也可增加你包覆的美观程度。看来这一点，Solidworks公司就应该加强才形啊！

欢迎大家一起交流

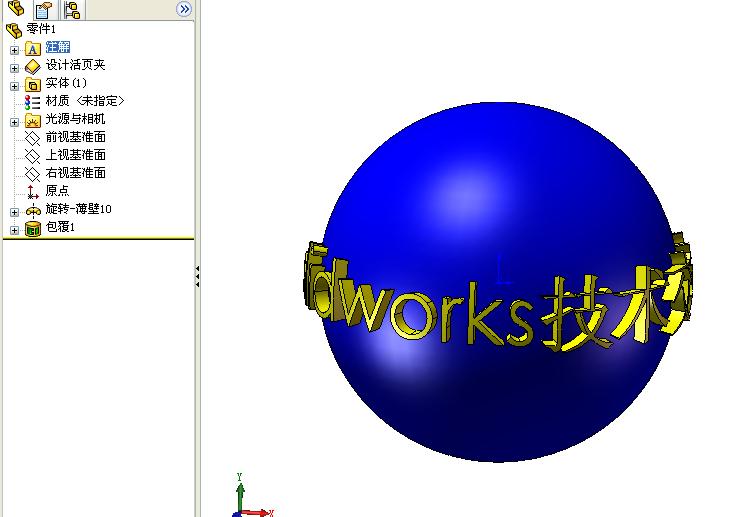

zhaowenzhu · 发表于 2008-12-5 14:41:45

原帖由 l_p 于 2008-12-5 14:35 发表 http://www.3dportal.cn/discuz/images/common/back.gif/ I/ `1 ]! b9 ^) h" c2 h
Solidworks的包覆特征在生成文字的时候还是挺好用的，虽然在普通情况下跟拉伸（从曲面到曲面）生成的特征一致，但是拉伸（从曲面到曲面）中的拉伸字体时，总是特征不对，如我们拉伸A1235时会出现A中间那一块也跟着拉 ...

。。。。。。。。。。。。。。。。。。。。

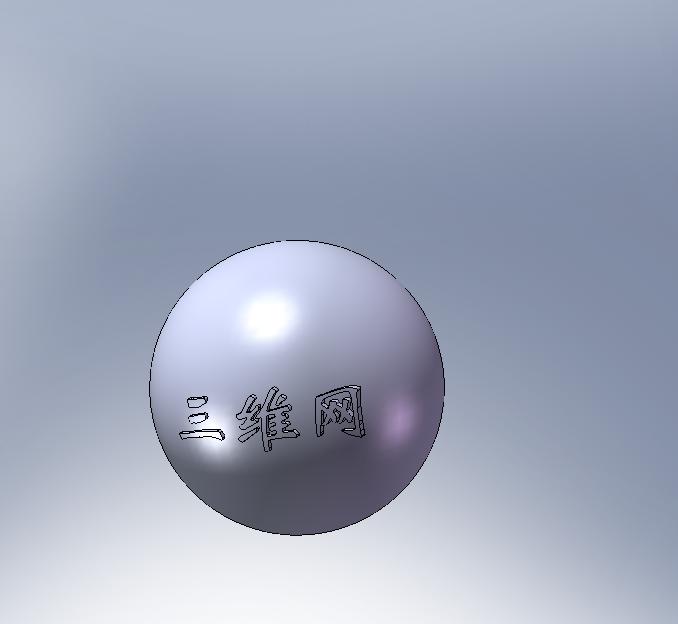

l_p · 发表于 2008-12-5 15:00:29

惭愧啊。2楼发个PART上来我看看怎么成功的。俺就成功不了。

（不支持的曲面类型）

junjun1986 · 发表于 2008-12-5 15:12:59

原帖由 l_p 于 2008-12-5 15:00 发表 http://www.3dportal.cn/discuz/images/common/back.gif
5 U7 C* K1 z5 [* s' Z5 w+ ^惭愧啊。2楼发个PART上来我看看怎么成功的。俺就成功不了。（不支持的曲面类型）
