切除或扫描切除

wzcad2 · 发表于 2008-12-4 22:40:13

您需要登录才可以下载或查看，没有帐号？注册

x

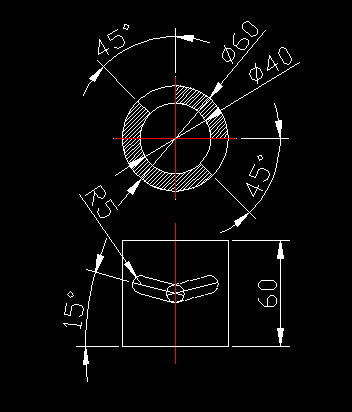

请教各位大佬，如何在SW三维中切除画出此图中的两个角度的槽？

wzcad2 · 发表于 2008-12-4 22:42:21

请教各位大佬，如何在SW三维中切除画出此图中的两个角度的槽？

[ 本帖最后由 hahap 于 2008-12-6 08:11 编辑 ]

ld0520 · 发表于 2008-12-4 23:42:50

可以用圆周阵列。

alan802008 · 发表于 2008-12-4 23:43:21

做两个垂直于槽的基准面，用槽的截面纳肾切除后倒圆角即可，

wzcad2 · 发表于 2008-12-5 01:00:49

因为他在圆周上有角度，如中螺旋线，但只旋转一定的角度，我还是没有搞明白,请再指点

danilso · 发表于 2008-12-5 08:14:50

有問題除了發上原文件外應先附上jpg圖論壇上的朋友比較好確認是否有能力幫忙!!!

cahors · 发表于 2008-12-5 09:05:54

提示: 作者被禁止或删除内容自动屏蔽

pss0902 · 发表于 2008-12-5 09:33:59

没看明白楼主的图,这是CAD画的图,槽究竟是什么形状的,是螺旋槽,还是就象楼主俯视图那样投影到俯视图是直线,螺旋槽加工比较方便,但中心线投影到俯视图是正弦曲线~~~,投影到俯视图是直线的话,就该是椭圆了~~~加工就会很困难~~~

wangpeng1046 · 发表于 2008-12-5 09:37:43

俺也没弄明白

jssuper · 发表于 2008-12-5 13:48:09

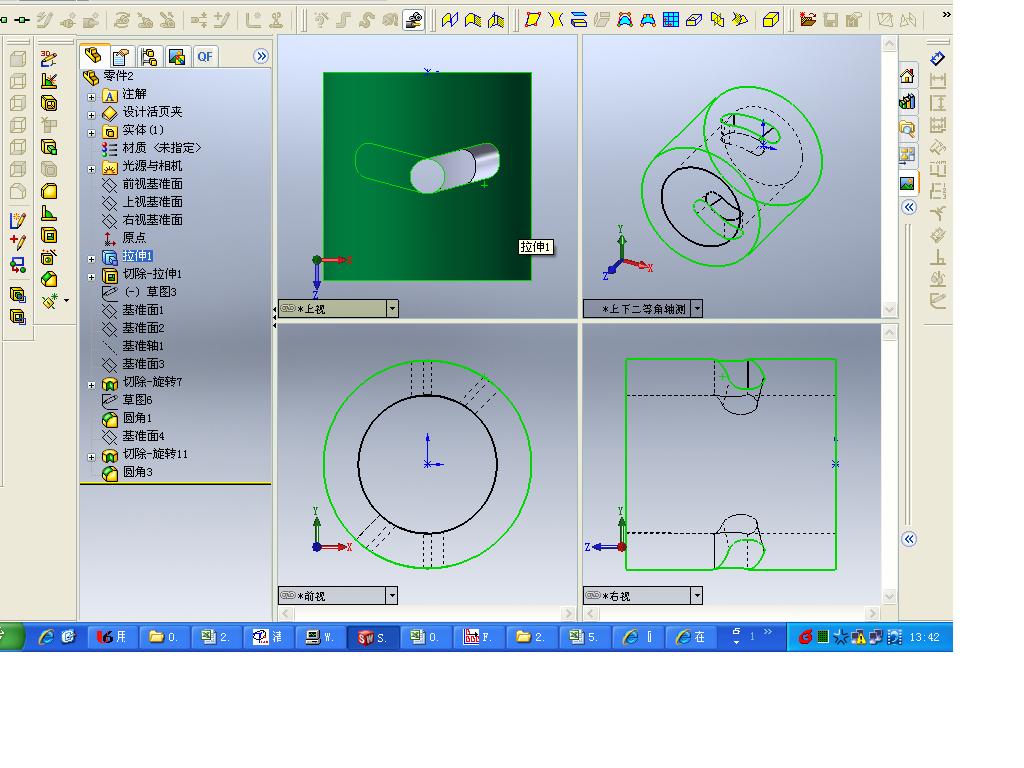

是不是这样的

jssuper · 发表于 2008-12-5 13:51:34

加入图片~~~~~~~~

gzyhome · 发表于 2008-12-5 14:24:11

有些搞不明白

wzcad2 · 发表于 2008-12-5 20:04:24

结果如8楼，谢谢了

wzcad2 · 发表于 2008-12-5 21:10:27

很感谢，正是我想问的结果，请问三楼的移动面是怎么做出来的

wzcad2 · 发表于 2008-12-5 21:18:36

很感谢，正是我想问的结果，请问三楼的移动面是怎么做出来的，移动面后会不会改变弧线长度?
