如何将这两个啮合到一起？？

junjun1986

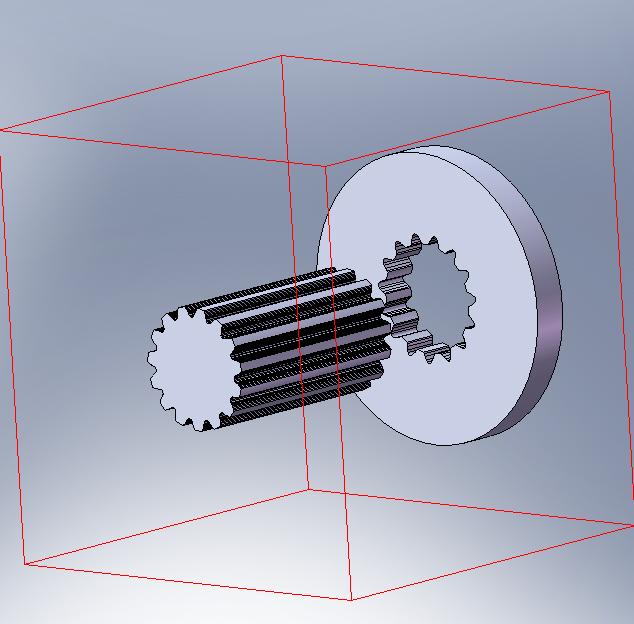

+ c: k; z, n8 Y各位，我做了两个齿轮，可是做装配体时不会啮合了，希望给予帮助啊。谢谢啊。

junjun1986

各位大侠，帮帮忙啊。很想知道这是怎么做的？

wjxwin2006

1. 首先将内齿轮和外齿轮同轴。具体做法：菜单：插入——>配合，按住Ctrl键选择内齿轮和外齿轮的圆柱面（不需完整的圆柱面），然后点击“同轴心”，点左上角的对勾即可。
! z* }8 ^3 {$ d+ m0 s% d2. 选择内齿轮轮齿的一个侧面，按住Ctrl键选择外齿轮轮齿的对应侧面，加“相切”的约束即可。
7 w+ p5 g( y/ [# x6 K6 W+ g3. 轴向的约束就不需要说了。

junjun1986

原帖由 wjxwin2006 于 2008-11-18 13:08 发表 http://www.3dportal.cn/discuz/images/common/back.gif
. E/ I8 T2 {5 b$ a1 a. m, A1. 首先将内齿轮和外齿轮同轴。具体做法：菜单：插入——>配合，按住Ctrl键选择内齿轮和外齿轮的圆柱面（不需完整的圆柱面），然后点击“同轴心”，点左上角的对勾即可。
; d" e- i/ L3 o" r+ `7 i7 A  a2. 选择内齿轮轮齿的一个侧面，按住Ctrl键选 ...

恩，学会了 ，谢谢啊。

junjun1986

原帖由 wjxwin2006 于 2008-11-18 13:08 发表 http://www.3dportal.cn/discuz/images/common/back.gif
1. 首先将内齿轮和外齿轮同轴。具体做法：菜单：插入——>配合，按住Ctrl键选择内齿轮和外齿轮的圆柱面（不需完整的圆柱面），然后点击“同轴心”，点左上角的对勾即可。
1 ~1 c4 m  E3 P1 S; y2. 选择内齿轮轮齿的一个侧面，按住Ctrl键选 ...

可是外齿轮啮合怎么 做啊？和内齿不大一样啊。

kingcer

外齿轮啮合怎么做

junjun1986

原帖由 kingcer 于 2008-11-18 14:52 发表 http://www.3dportal.cn/discuz/images/common/back.gif
: _( }" Q& A# b7 y/ _& Y外齿轮啮合怎么做

1 a6 J2 T. q+ d+ K/ L% j, Q' a; x4 h4 B三楼已经说了啊。

zhejung

:handshake 学习

junjun1986

原帖由 wjxwin2006 于 2008-11-18 13:08 发表 http://www.3dportal.cn/discuz/images/common/back.gif
0 K: `8 `! g1 _  x6 E1. 首先将内齿轮和外齿轮同轴。具体做法：菜单：插入——>配合，按住Ctrl键选择内齿轮和外齿轮的圆柱面（不需完整的圆柱面），然后点击“同轴心”，点左上角的对勾即可。
" m1 v1 j8 y9 x$ U6 e, u" {2. 选择内齿轮轮齿的一个侧面，按住Ctrl键选 ...

能不能再说说外齿轮啮合的步骤？谢谢啦

8516

具体做法：菜单：插入——>配合，按住Ctrl键选择内齿轮和外齿轮的圆柱面（不需完整的圆柱面），然后点击“距离”，输入轴间距值，点左上角的对勾即可。其他步骤同。

junjun1986

原帖由 8516 于 2008-11-18 22:51 发表 http://www.3dportal.cn/discuz/images/common/back.gif
& N- _  y9 t7 T7 \5 j具体做法：菜单：插入——>配合，按住Ctrl键选择内齿轮和外齿轮的圆柱面（不需完整的圆柱面），然后点击“距离”，输入轴间距值，点左上角的对勾即可。其他步骤同。

. `3 d- L- O" ^% m: y' y, ~! b- j不好意思，我还是不是很懂啊？能不能说的详细一点啊。

junjun1986

期待高手来解决啊。
