画齿轮的差别

sxlfr

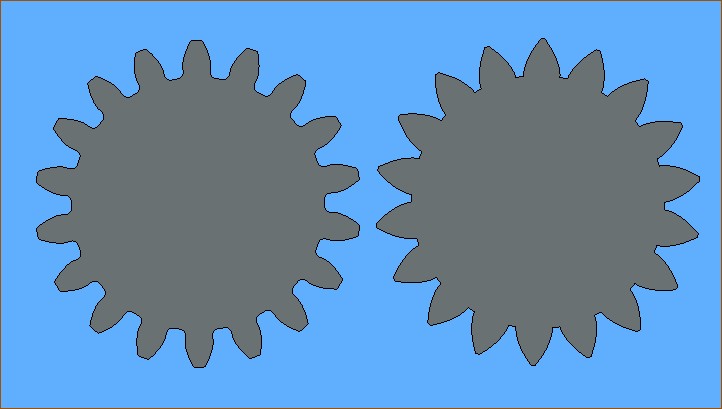

用实体设计“设计元素”的齿轮特征画了一个渐开线齿轮，又用其它软件（插件自动生成）先画了一个齿轮转成dxf格式，又在实体设计里用拉伸特征做出齿轮。两个齿轮的基本参数一样（18齿，模数7），可是画出的实体齿形却差别很大。请问那种方法画的更正确？见附图，左图为dxf转过来的，右图为实体元素生成的渐开线齿轮。

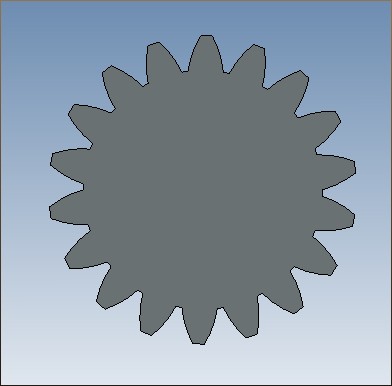

* i# U* O: I$ n4 r: d下图是选圆弧做的
' j1 }, y& l2 d4 j! g( l' o& o

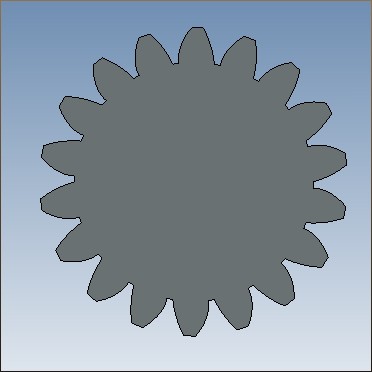

& c& N9 L' `, b: Y" B" O下图是选双曲线做的

' G' s  O" z+ K" V& A
[ 本帖最后由 sxlfr 于 2008-11-12 20:25 编辑 ]

dongchongxiacao

呵呵，楼主想直接从图库中调入齿轮观察一下还可以，要想和实物一样恐怕不太好办。因为齿轮有复杂的参数，如齿顶园、齿根园，公法线、压力角、变位齿轮的变位系数等要求有一项错误，出来的图形与实物就有差异了。如果你的要求不太严格，可以用图版的齿轮生成程序生成草图，再到实体中去拉伸，其结果与你的第一个图差不多。也比较接近实物。

sxlfr

版主的意思是如果画实际齿轮还需要用图板，而实体里做的齿轮不符合真实的齿轮。

dongchongxiacao

包括图版在内只能说目前还不太完善。因为软件提供的参数输入选项太少，也就无法与实物同步了。正真的参数表达还是在两维图中。演示一下用图版生成的还马马虎虎。

空空如也

楼主真细心 齿轮确实完全画对的话 除非进行曲线编程 PROE里有这个功能
不过只知道怎么编渐开线的
我也是才知道原来这些软件 画出来的差距这么大

sxlfr

我不是搞机械设计的。看来图纸上画的齿轮齿形只是表示基本形状的，加工齿形需要的是齿轮参数表，也就是说齿轮图纸上没有齿形也能加工出齿轮。
