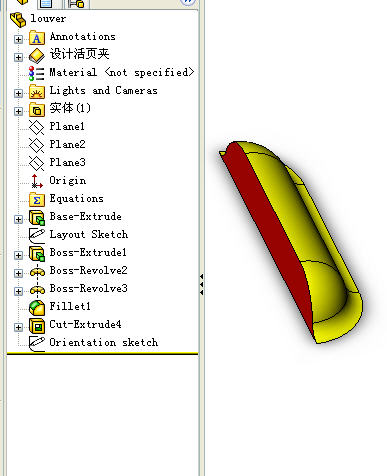

1.这个成形工具安装SW后就有的，打开位置：X:\Program Files\SolidWorks\data\design library\forming tools\louvers\louver零件。9 i, `/ b& h6 b$ ]( k! m
! c3 ~ r! w2 @6 z7 d7 G' s! B. `SW2007之前的版本钣金成形工具是由颜色来定义的，红色为切除面，黄色为保留面。
# n" A; k# S/ ~6 p
3 V7 p- l& u5 H8 ?( f% E6 x也可以自己新做一个。
5 E$ y/ T, K# A k6 Y* M9 T# @
1 W- J$ o5 @1 `/ x$ ?, _) e
! q$ i8 T: @) k$ x9 \! [; }' H* ?1 gSW2007及更高版本钣金多有一个定义成形工具的命令

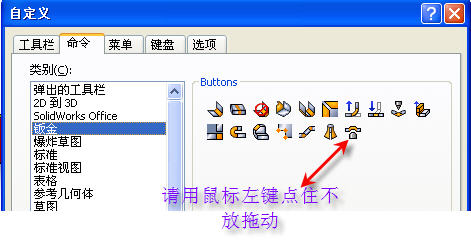

，使自定义成形工具更为方便，要是在钣金工具条找不到这个命令，可以自己到SW菜单栏：视图－－工具栏－－自定义－－（自定义菜单）－－命令－－类别－－钣金－－看到这个，请用鼠标左键点住不放拖动，把图标命令拖出来添加到钣金菜单中。% W3 i% q! V# Z8 O3 q5 }
$ M1 i0 V8 m8 ^" f" f3 |% E4 a
8 H+ ?. H+ P- ?. I- W* y E+ e7 i4 x4 R: G3 Y( z

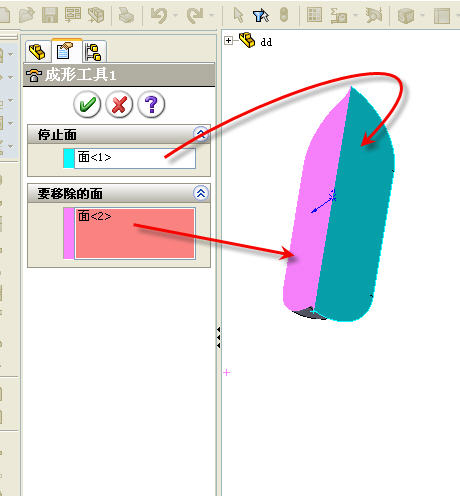

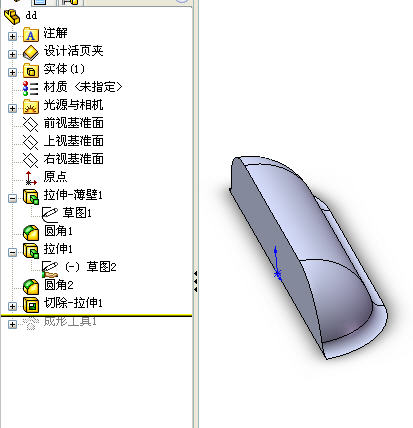

定义成形工具，看下图：
4 \# M* f; p* ~2 N4 ?% Y- x4 Z* K8 o/ s% _" E
, b* G4 A: n" l/ n1 w
* f) S C4 m. g" a

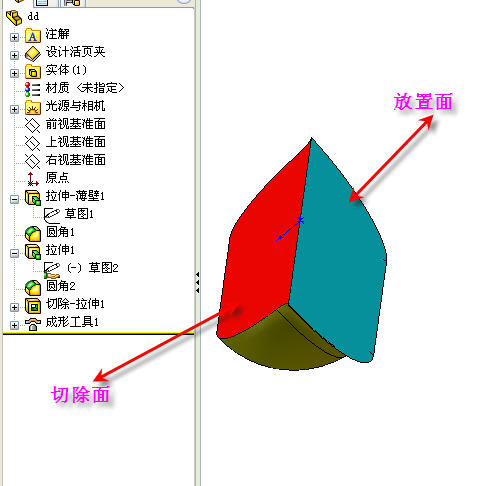

够简单啦，定义成形工具的放置面（必需为平面），切除面。完成啦！
, W& w) a' t6 z0 ~% ]# z# ?8 p8 M" ~! w
3 V) ^) I1 N* e( s+ \' O$ S/ l1 }
& S/ o9 i: `0 y
, Z' T. Q" F1 x/ P' u
* q! }( E) \$ S: V5 u. ?* U
成型工具的使用：! O3 P; n) P- M2 {1 m: L4 [
3 ]% F: [/ C& h" m& k

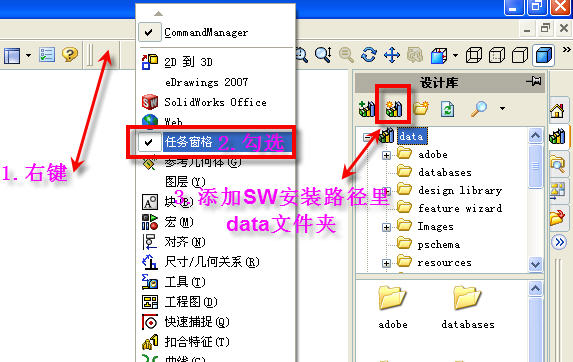

添加data文件夹（要您的设计库已有data这个文件夹，这一步可省）
* c; o" m' U6 J1 k$ x3 k
) e* j3 @' y# M* G7 n9 _

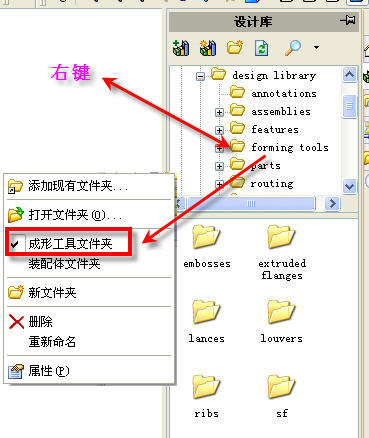

: n- y% }6 d+ S, R/ K2 t将“forming tools”定义为成形工具文件夹' [2 O m6 A/ u0 {# p/ N% v" U
g& g O4 L6 A; w M5 v$ ]
1 P' A5 e3 f: Y" `3 e" c9 Z$ i
+ f/ y9 g; F) x" _2 i然后将您自己制作的成开工具存放到上面定义的文
" g2 p* G& {0 d+ l$ W- q件夹内“X:\Program Files\SolidWorks\data\design library\forming tools”，零件名随你喜欢啦！# D$ Y# }& N& z1 g: u. K0 v2 H
* R C5 X3 @ x' O7 z: X0 c" r
使用操作过程：
, s9 \3 m& y; p* Y2 y
" S2 E9 E* \0 L7 _! v' h
3 S- }% [4 \5 M$ V5 s* c& ]% R
+ W1 e+ [, P9 }6 @; R
SW2007成形工具：
