斜边的尺寸怎么标注？

csl01514218 · 发表于 2008-11-6 18:37:24

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 chenjun520601 于 2010-7-16 12:10 编辑

斜边的尺寸怎么标注？
斜尺寸怎么标注?

zhanlong · 发表于 2008-11-6 18:43:24

给一个长度尺寸，和一个角度，或者断点坐标

renshengle · 发表于 2008-11-6 19:58:11

先标一个X向或Y向的垂直尺寸，再标一下这条斜线和X轴或Y轴的夹角就可以了。

chenjun520601 · 发表于 2008-11-6 20:48:19

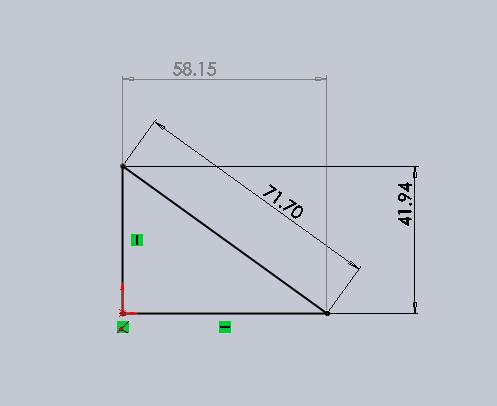

如图，可以只标一斜边长度及角度，也可以标注斜边的坐标尺寸！
