重合剖面的画法？

aviq · 发表于 2008-10-31 11:36:06

您需要登录才可以下载或查看，没有帐号？注册

x

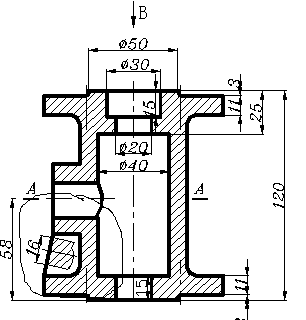

如图所示，该图中画圈的重合剖面如何绘制？采用另建基准面（垂直于筋板斜边），然后插入-绘图视图-旋转，选择局部，能生成图形，却不好定位。哪位有好的方法呢

yifeng-xz · 发表于 2008-10-31 16:39:35

我也遇到过！！！！！！

:call:

daojianljb · 发表于 2008-10-31 17:30:32

我也想不懂，期待高手指教

jack_596 · 发表于 2008-10-31 20:25:09

我也想知道期待解决

本博 · 发表于 2008-10-31 22:59:29

看的不是太懂,把三维模型挂上,我尝试处理一下

ares-w.xiong · 发表于 2008-10-31 23:55:39

期待高手提供解决方案
