谁能帮忙把这个件给展开啊，谢谢~

jianlicui · 发表于 2008-10-31 10:37:19

您需要登录才可以下载或查看，没有帐号？注册

x

不会钣金用了几个软件都没有成功。

这个件是我用CAXA做好在软件中拉伸的，以前用Solidworks做过一个简单的L形钣金，加入一个折弯很方便的就展开了，但是这个图形有些复杂，不知道改怎么操作，希望高手们帮忙，谢谢！如果有时间能告诉拉伸体如何展开最好。非常感谢！

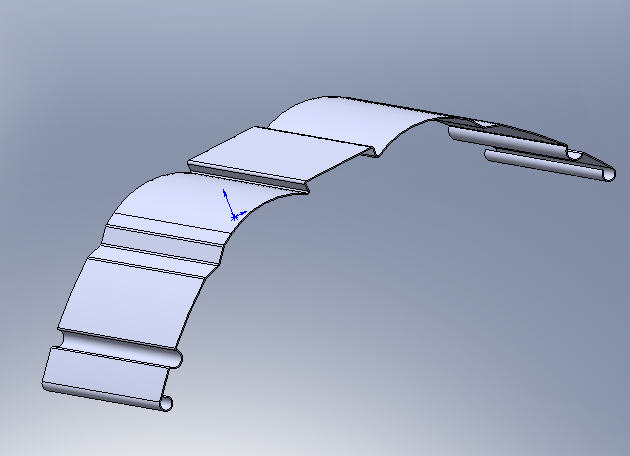

截图：

源文件：

灯罩.rar (100.72 KB, 下载次数: 17)

hongge121 · 发表于 2008-10-31 12:48:55

你要先告诉我们是用什么软件画的，直接画草图~~钣金拉伸就好了

jianlicui · 发表于 2008-10-31 13:13:45

CAXA做的轮廓，用SOLIDWORKS拉伸的。

lssxll · 发表于 2008-10-31 14:37:21

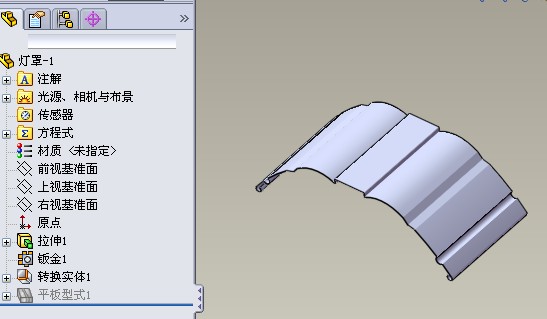

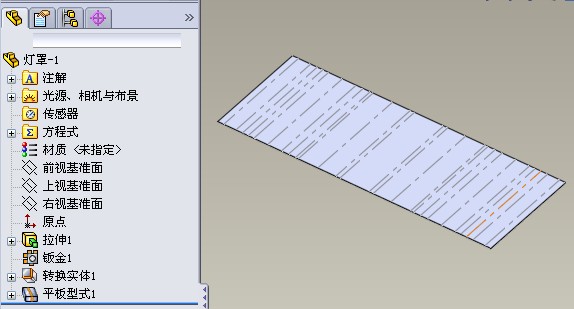

在你的基础上加了钣金转换实体，已上传PART慢慢看吧。

ahzsc · 发表于 2008-10-31 14:52:30

SOLIDWORKS拉伸的

hahap · 发表于 2008-10-31 14:56:30

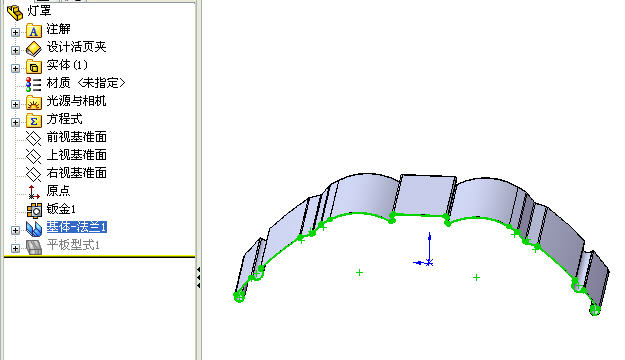

使用钣金模块直接拉伸出基体法兰更快捷。

SW07：

灯罩.rar (141.98 KB, 下载次数: 6)

michael1984 · 发表于 2008-10-31 15:19:21

呵呵,的确是蛮好的方法

gxj528 · 发表于 2011-5-20 13:54:30

这个画草图时是不是挺麻烦？
