SolidWorks FeatureManager 设计树中出现奇怪的右箭头

tempzizi · 发表于 2008-10-30 00:29:44

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

各位，我遇到了一个小小的问题，希望大家能帮忙！！

最近设计了一个配件，它是装配体的一个组成部分。昨天再次打开文件的时候发现设计树中这个配件的名字和它的一个拉伸右侧都出现了一个右箭头。

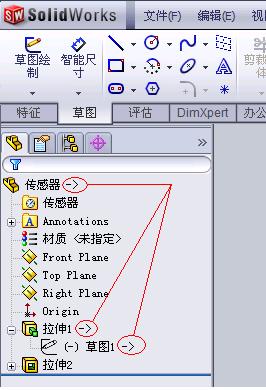

记得学习软件自带的Tutorial的时候曾经有讲过这个右箭头代表什么意思，可是现在想不起来了，把以前读过的Tutorial仔细的看了一部分，也没有找到相关的说明，我刚学用SolidWorks不久，希望大家能帮我解释一下，具体问题的截图已经包含在附件里了，多谢各位了！

chenjun520601 · 发表于 2008-10-30 07:46:33

这个箭头指的就是这个零件是你的装配体特征中生成的的零件，它具有在位的关联性！也就是说它借用了装配体中的约束！

shubinf · 发表于 2008-10-30 08:51:06

在 FeatureManager 设计树中右键单击带外部参考的特征或零部件，然后选择列举外部参考引用。
此项的外部参考对话框出现。
单击全部锁定以锁定此零部件的所有外部参考引用。
零部件的后缀从 -> 改变为 ->*。
单击全部解除锁定以解除此零部件参考引用的锁定。
该零部件的后缀改回到 ->。
单击全部断开以永久中断此零部件的外部参考引用。
该零部件的后缀改为 ->x。

tempzizi · 发表于 2008-10-30 08:54:14

明白了，多谢！！

yigedala · 发表于 2012-2-9 13:52:50

同意3楼...
