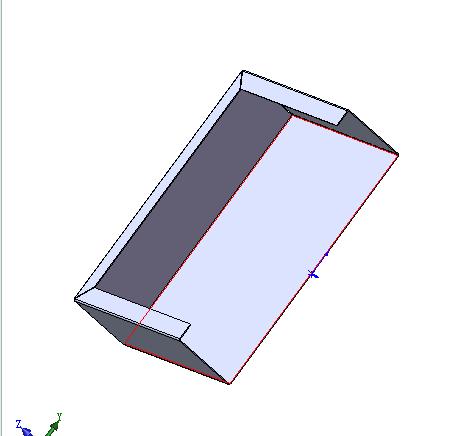

碰到一个钣金，不知道怎么画，向大侠求助

chungxh · 发表于 2008-10-22 11:46:15

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

弄了几次没能弄好，恳请大侠指教一下板子厚度1.5mm，折弯内侧半径1.5mm

[ 本帖最后由 chungxh 于 2008-10-22 11:47 编辑 ]

wangjinglengyue · 发表于 2008-10-22 12:10:27

是用CAD画的图吗？用SW钣金应该可以处理的，如果钣金不行那这部分可以用直接建模的方法来解决，其它的依然可以用钣金啊，希望对楼主有所帮助。

wintlj · 发表于 2008-10-22 12:32:19

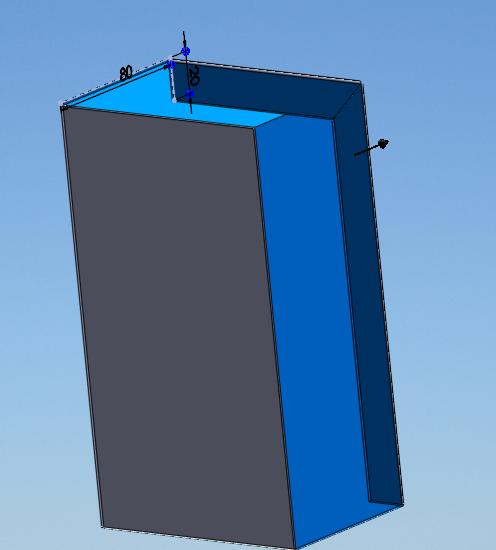

是这样吗？？？？

chungxh · 发表于 2008-10-22 13:13:37

楼上的大哥，不知道是怎么画出来的，能给个操作步骤吗

wendyfighting · 发表于 2008-10-22 13:23:03

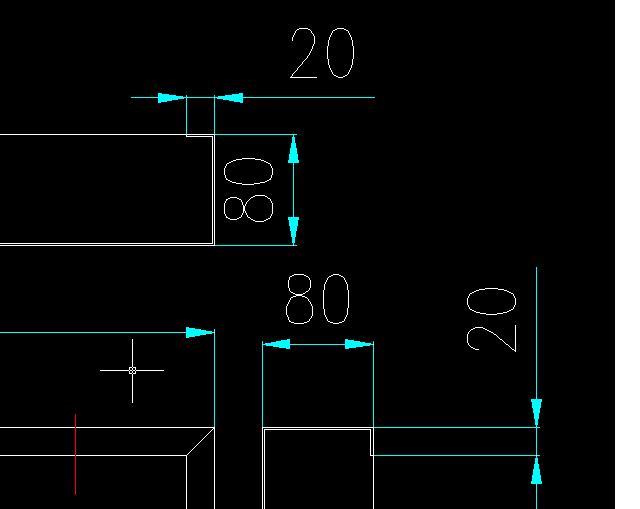

這圖給的CAD圖不是很清楚啊

zhaowenzhu · 发表于 2008-10-22 13:53:31

原帖由 chungxh 于 2008-10-22 11:46 发表 http://www.3dportal.cn/discuz/images/common/back.gif" Q. f9 k k& v M9 l7 w2 Z
弄了几次没能弄好，恳请大侠指教一下板子厚度1.5mm，折弯内侧半径1.5mm

。。。。。。。。。。。。。。。。。。。。。

tiger79 · 发表于 2008-10-22 14:04:28

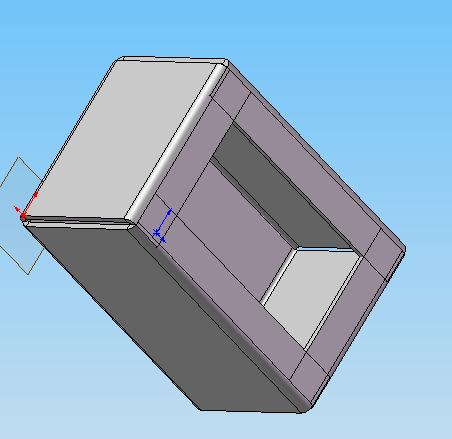

是这样吗?不清楚是不是这样

hongge121 · 发表于 2008-10-22 14:19:42

你提的问题要说清楚

beyond1314 · 发表于 2008-10-22 14:52:09

向高手学习。

xl20202020 · 发表于 2008-10-22 16:44:30

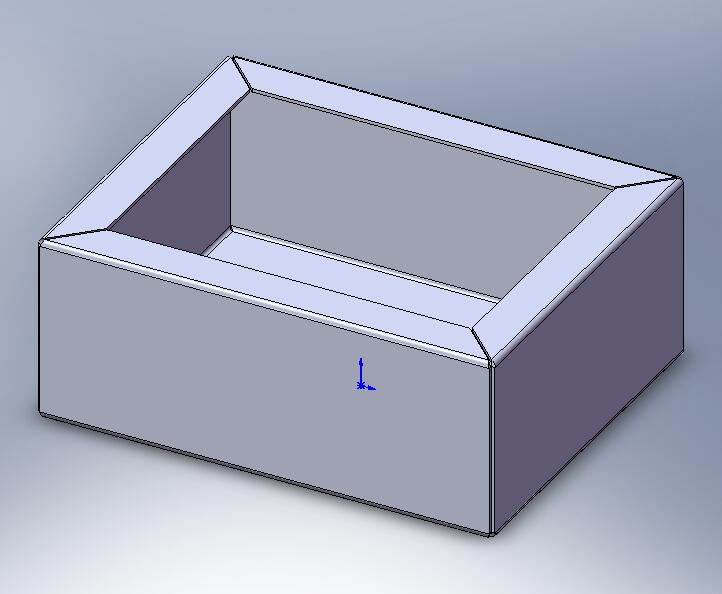

画了一个，不知对不对。SW2007格式，附源文件。

1

零件1.rar (17.87 KB, 下载次数: 45)

chungxh · 发表于 2008-10-22 20:29:16

原帖由 xl20202020 于 2008-10-22 16:44 发表 http://www.3dportal.cn/discuz/images/common/back.gif
/ ]/ Z2 f( B! e- s画了一个，不知对不对。SW2007格式，附源文件。

感谢xl20202020赐教，学习了，以前只知道画直的法兰，今天才知道还可以这样画法兰。

cen_wh · 发表于 2008-10-22 21:51:28

学习中，谢过各位高手的指导

pss0902 · 发表于 2008-10-23 09:14:34

本来嘛，这个钣金件就是典型的基体法兰加斜接法兰就两个特征，没啥~~~

zhoumin8016 · 发表于 2008-10-31 11:57:27

用衔接法兰话，或者用边线法兰编辑法兰草图

chen9646 · 发表于 2008-11-4 20:58:41

你可以用钣金手册的工具展开,用它给的座标,在CAD或SW里就可以出图了

jkyaya · 发表于 2008-11-5 12:36:03

展开　出来后出个工程图，弄个剖视图，再转个ＤＸＦ么不就有了
